Ворота з профнастилу своїми руками: різновиди та креслення
Автор:Анастасія
На сьогоднішній день популярною моделлю воріт і хвірток є каркас з металевого профілю, обшитий профнастилом. Конструкції відрізняються малою вагою, простотою виготовлення, довгим терміном експлуатації. Профнастил придбав таку популярність, що їм почали обшивати не тільки в’їзні, але і гаражні ворота. Сьогодні ми розглянемо найпоширеніші способи, як виготовити і монтувати ворота з профнастилу своїми руками.
Найпростішою конструкцією є розпашні ворота. Їх легко зробити самостійно, маючи найменші навички зварювального справи. Ворота складаються з 2-х распахивающихся стулок, закріплених петлями до стійок, встановленим біля опор паркану. Зазвичай стулки роблять, що відкриваються всередину двору, але, за необхідності, їх можна зробити відкриваються назовні. Розрахунок ширини стулок виробляють індивідуально: для в’їзду легкового автомобіля достатньо 4 м ширини воріт, для вантажного авто отвір буде потрібно розширити до 5-6 м. Отже, ширина кожної стулки складе від 2 м до 3 м.
Зварює каркас стулок

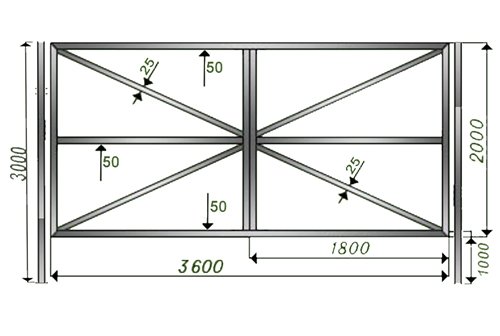

Перш ніж зварити розсувні стулки, обов’язково зробіть креслення з урахуванням всіх розмірів і вузлів конструкції. Для периметру каркаса підготуйте металевий профіль або куточок перетином 50х50 мм Внутрішні перемички каркаса встановіть з профілю меншого перерізу. Вони посилять розсувні стулки, крім того, знадобляться для кріплення листів профнастилу.
Підготувавши матеріал, починаєте виготовлення каркасу:
Керуючись складеним кресленням, за розміром нарізати болгаркою профіль.
Щоб розсувні стулки вийшли ідеальними, підготуйте рівну поверхню з негорючого матеріалу, наприклад великий лист металу. Зробіть із двох дерев’яних брусків прямий кут і закріпіть його на поверхні аркуша.
Всі зварювальні роботи робимо на нашому пристосуванні. Зістикований біля нього профіль утворює прямий кут. На пристосуванні 2 елемента прихоплює зварюванням, прибираєте в інше місце, де повністю обвариваете стик. Аналогічним способом зварюєте всі кутові елементи. Правильно зварені розсувні стулки по діагоналі повинні мати однакову довжину.
Каркас готовий. Тепер потрібно виготовити внутрішні перемички. Їх привариваете в горизонтальному положенні до каркаса стулок. Якщо ширина стулок велика, збільшити жорсткість конструкції допоможуть додаткові перемички, приварені по діагоналі протилежних кутів.
До готового каркаса стулок приварите по 2 петлі, знизу і зверху.
Монтажні роботи
Отже, виготовлення каркаса закінчено, приступаємо до його встановлення:
Спочатку визначитеся, в якому місці забору будете встановлювати ворота. Зробіть розмітку під опорні стійки. Їх буде 2 штуки, по 1-й для кожної стулки.
Під опори буром викопуєте ями глибиною не менше 1 м в одному ряду зі стійками паркану.
В ями засипте шар щебеню для опорної подушки завтовшки 15 див.

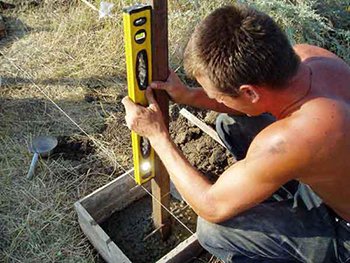

Опорні стійки встановіть суворо вертикально в ями. Вирівняйте їх схилом і зафіксуйте підпорами.
Ями залийте цементним розчином з додаванням каменів. Поки бетон не застигне, підпірки прибирати не можна. Краще, якщо він вистоїться близько тижня.
Через тиждень прибираєте підпірки і приступаєте до встановлення стулок.
Стовпи для воріт повинні бути встановлені строго вертикально
Каркас стулок виставляєте на цеглу в одній площині огорожі.
На стійках відзначаєте місце фіксації другий частини петель, привариваете їх і навішуєте стулки. Щоб надати стійкості стійок воріт, приварите їх до опорних стовпів огорожі. Якщо ворота розраховані для в’їзду тільки легкового авто, стійки стулок зваріть зверху між собою перемичкою з профілю. Готовий каркас пофарбуйте під один колір усіх елементів огорожі.
Листи профнастилу подрежьте електроножиці по висоті стулок. Розмітьте місця кріплення, просвердлите отвори в профнастилі і профілі каркаса.
Листи укладіть внапуск, фіксуючи оцинкованими саморізами через 1 хвилю.
У наступному відео розказано, як надійно встановити ворота з прилеглими до них хвірткою.
Виготовляємо самостійно відкатні ворота
Виготовити відкатні ворота з профнастилу своїми руками складно. Основна трудність полягає в правильній заливанні фундаменту і виставлення роликового механізму. Якщо вірно скласти схему, розрахувати розміри і слідувати інструкції, відкатні конструкцію все ж можна зробити своїми руками.

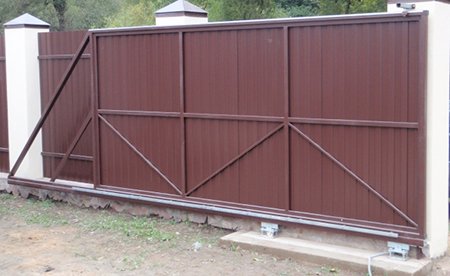

Вид відкатних воріт зсередини
Облаштовуємо підстава воріт
Спочатку встановлюєте 2 опори для прольоту воріт на одній площині огорожі. Стовпи з швелера або профільної труби бетонируете в ямах глибиною не менше 1 м.

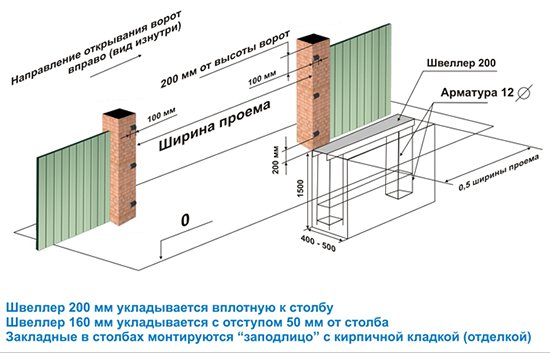

Далі приступаєте до спорудження фундаменту. Впритул до опор копаєте П-подібну траншею глибиною 50 див. Біля опор глибину траншеї робите близько 1,5 м. Дно траншеї засинаєте 10 см шаром піску.
З швелера шириною 160-200 мм зварює «банкетку». Саме по ній будуть відкочуватися ворота. «Банкетку» робимо з обрізків арматури або труб діаметром 10-15 мм. Їх приварюють вертикально до полиць швелера.
«Банкетку» опускаєте в траншею арматурою вниз так, щоб поверхня швелера була на одному рівні з землею. Якщо для конструкції використовували 200 мм швелер, то його прислоняете впритул до опорних стовпів. Швелер шириною 160 мм маєте з відступом від опор 50 мм.
Виставивши металоконструкцію за рівнем, заливаєте траншею бетоном. Поки бетон буде застигати не менше тижня, необхідно зробити каркасну конструкцію. Її виготовлення аналогічно вище розглянутих стулок воріт. Оптимальна висота воріт – на 100 мм вище паркану. Але загальна висота конструкції не повинна перевищувати 2 м.
Встановлюємо каркас на роликовий механізм
Готовий каркас після фарбування монтуємо на своє місце:
За забетонированному швелеру з максимальним розлученням розміщуємо ролики. Врахуйте, що діаметр кінцевого ролика – 150 мм. Виставити дальній ролик треба так, щоб при закритті воріт він не вибив заглушку.
На виставлені ролики встановлюєте за рівнем каркас і привариваете їх зварюванням.
Перевірте правильність усієї конструкції. Якщо все вірно, привариваете верхній і нижній уловлювачі, а так само кінцевий ролик. Обов’язково упевніться, щоб кінцевий ролик потрапляв в нижній уловлювач.
Встановлений каркас випробуйте на працездатність, і можете приступати до обшивки профнастилом.
При бажанні додатково можна придбати і встановити автоматику.
Самостійне виготовлення хвіртки

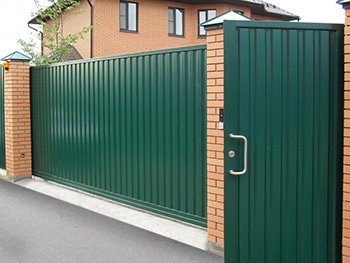

Обшитий профнастилом хвіртка – економний і естетично привабливий варіант конструкції. Існує безліч ідей самостійного виготовлення брам: прямокутні, з фігурною верхи, кованими елементами. Всі вони відрізняються тільки зовнішнім виглядом.
Принцип їх виготовлення практично однаковий:

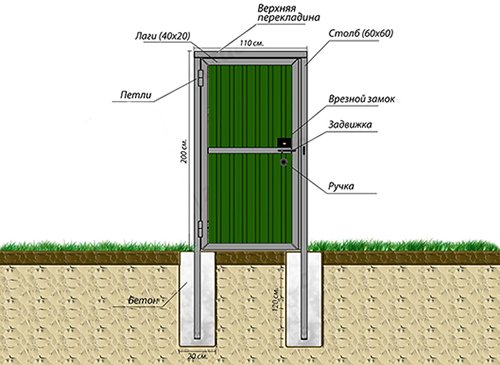

Для будь-якого типу хвірток бетонируете дві металеві стійки на одній площині з огорожею. Зміцніть їх, приваривши до опор паркану. Якщо хвіртка буде вище 2 м, стійки між собою зварюєте перемичкою з профільної труби.
Каркас виготовляєте з профільної труби перерізом 60 х 30 мм Оптимальні розміри хвіртки – 100 х 200 див. Метод виготовлення каркаса хвірток однаковий, як і для стулок. Ось тільки якщо ви вирішили зробити фігурний верх, верхній елемент рами потрібно згинати трубогибом. До рами приварите дві петлі, пластини для фіксації ручки і замку.
Готовий каркас виставляєте за рівнем на цеглу в прорізі. Другу сторону петель привариваете до стійки. Відчуваєте конструкцію. Якщо все в порядку, каркас обшиває профнастилом. Кріпити листи можна через хвилю, але їх обов’язково треба зафіксувати на середній перемичці каркаса.
Хвіртка готова, залишилося закріпити замок і встановити ручку. Щоб хвіртка не відкривалася в протилежну сторону, на стійці приварите обмежувач з куточка.
Виготовляємо гаражні ворота
Автолюбителі часто почали обшивати свій гараж профлистом. Чому б з цього матеріалу не зробити гаражні ворота? Існує кілька видів воріт, встановлюваних на гараж:
Гаражні ворота двопільної системи виготовляють аналогічно в’їзних воріт з двох стулок.
Відкатні ворота на гараж роблять аналогічно в’їзним. Іноді для економії місця на гараж встановлюють дві відкатні стулки.
Гаражні ворота підйомної конструкції складаються з однієї секції (підйомної стулки), що відкривається підйомної автоматикою під стелю. Для виготовлення секції за розмірами отвору, зварюєте каркас. В проріз гаража його кріпіть до дверної коробки з металевого профілю з допомогою придбаного підйомного механізму, що працює від електрики. Саме швелера коробки будуть напрямними для підйомної стулки. Зовні гаражні ворота обшиває профнастилом. Всередині кріпите фанеру або будь-яку вагонку. Між ними укладаєте утеплювач з пінопласту.

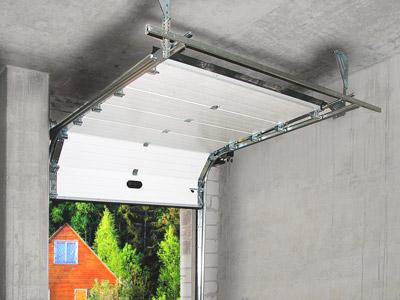

Секційна конструкція воріт на гараж складається з окремих секцій. Для кожної секції зварюєте окрему раму. Всі рами повинні бути точно одного розміру. До обох краях кожної рами кріпите ролику вгорі. У дверному отворі закріплюєте дві вертикальні напрямні. Під стелею гаража встановлюєте ще дві напрямні на 500 мм довше висоти гаражних воріт. Край напрямних закриваєте заглушками, щоб ворота не виїхали з них. Рами обшиває аналогічно гаражним воротам підйомної системи. Отримані панелі встановлюєте по черзі в отвір, потрапляючи роликами в направляючі планки. Між собою панелі необхідно скріпити шарнірними петлями. На закінчення до конструкції під’єднуєте підьомний механізм з електроприводом, та гаражні ворота готові.
Виготовлені самостійно ворота з профнастилу прикрасять двір або гараж, прослужать довгі роки, не вимагаючи особливого догляду.
