Для обігріву приватних будинків найчастіше використовуються водяні системи опалення. Вони характеризуються простотою, порівняльною дешевизною і високою ефективністю. Якщо є прямі руки і досвід роботи з інструментами, ніщо не заважає створити систему обігріву самостійно. За допомогою нашого огляду ви дізнаєтеся, як зробити водяне опалення приватного будинку своїми руками, схеми якого ми наведемо в якості наочних прикладів.
Також ми розповімо:
- Про основних різновидах водяних систем опалення;
- Про радіаторах і матеріалах;
- Про системах циркуляції теплоносія;
- Про способи монтажу труб і радіаторів;
- Про виборі опалювальних котлів.
Після прочитання огляду ви зможете зробити відповідні висновки і створити ефективну систему водяного опалення приватного будинку своїми руками.
Види водяних систем опалення в приватному будинку
Існує кілька видів водяного опалення для приватних будинків. Тут ми маємо на увазі стандартні системи обігріву за допомогою радіаторів, теплі підлоги і плинтусное опалення. Окремі види можуть поєднуватися один з одним, що дозволяє досягти ефективного обігріву. Наприклад, в спальнях і вітальнях монтуються звичайні радіатори, а у ванних кімнатах і туалетах нерідко прокладаються теплі підлоги – відмінне рішення для тих, хто не виносить холоду і не любить холодний кахель. Давайте розберемося в окремих видах опалення і в їх перевагах.
Радіаторні
Радіаторні системи опалення є неустаревающей класикою. Принцип їх роботи полягає в передачі тепла від теплоносія через встановлювані в приміщеннях радіатори. Такі опалювальні системи змонтовані в переважній більшості будівель різного призначення – житлових, виробничих, адміністративних, господарських та багатьох інших. Вони відрізняються відносною легкістю в монтажі – досить простягнути труби і підключити до них радіатори.
Раніше водяне опалення в приватному будинку передбачало монтаж громіздких чавунних радіаторів. З часом їм на зміну прийшли більш легкі і тонкі сталеві радіатори, виготовлені зі стійкого до корозії сталі. Пізніше на світ з’явилися алюмінієві батареї – вони відрізняються легкістю, дешевизною і витривалістю. Для приватного будинку це самий ідеальний варіант батарей.
Головним плюсом радіаторних систем є те, що для їх прокладання не потрібно заливати бетонні стяжки. Весь монтаж зводиться до встановлення котла і радіаторів з їх подальшим підключенням. Радіатори забезпечують ефективний прогрів приміщень і не порушують дизайн інтер’єрів, особливо, якщо в якості них виступають сучасні алюмінієві багатосекційні батареї.
Тепла підлога
Водяне опалення підлоги в приватному будинку може працювати як в самостійному режимі, так і в допоміжному. У самостійному режимі потреба прокладати труби з радіаторами відпадає, а все тепло випускають підлоги. Завдяки цьому на таких підлогах можуть без побоювання грати діти, їх не продує і не просквозило. У вас постійно мерзнуть ноги? Тоді вам обов’язково припадуть до душі завжди теплі підлоги. У допоміжному режимі вони працюють як доповнення до радіаторних систем.
Системи теплих підлог гарні на кухнях, у ванних кімнатах і туалетах, де на підлозі найчастіше лежить вічно холодна плитка. Прокладка опалення допоможе зробити підлоги теплими та комфортними. Наприклад, у ванній кімнаті вам більше не доведеться ставати босими ногами на холодну плитку. Те ж саме відноситься і до туалету. Якщо у вас на кухні лежить кахельну підлогу, сміливо укладайте системи теплих підлог і тут. Ще одне місце, де тепла підлога стане атрибутом комфорту, це спальня – погодьтеся, мало приємного вилазити з-під теплої ковдри і ставати п’ятами на холодні підлоги.
Для теплих підлог характерна низька температура теплоносія не перевищує +55 градусів, що дозволяє створювати економічні системи опалення. Але необхідність робити бетонні стяжки і проходити крізь стіни і дверні коробки є вагомим мінусом. Краще все продумати необхідність монтажу системи ще на етапі будівництва будинку.
Плінтусні
Сучасні опалювальні системи, побудовані на основі класичних алюмінієвих радіаторів, відрізняються тим, що тепло від них поширюється тільки вгору – за рахунок природної конвекції. У результаті весь тепле повітря піднімається, а на його місце надходить холодне повітря. Немає нічого дивного в тому, що у домочадців починають мерзнути ноги. Єдиним плюсом є відсутність холоду від вікон, так як він несеться конвекцією до стелі. Але що робити з опаленням? Не опускати ж радіатори на підлогу?
Виходом із ситуації стають плінтусні системи опалення. Тут використовуються малогабаритні радіатори, зроблені з латуні або алюмінію. Подача теплоносія здійснюється за допомогою пластикових труб невеликого діаметру. Система доповнюється кранами, спускниками повітря та іншими необхідними аксесуарами.
Все це укладено в спеціальний пластиковий плінтус – потрапляє сюди повітря нагрівається і нагріває знаходяться зверху стіни. Далі приміщення зігрівається інфрачервоним випромінюванням від нагрітих стін та підлоги. Протяги, що дмуть по підлозі, в приміщеннях, що обігріваються відсутні. Тут прогріваються не тільки стіни, але і самі підлоги, роблячи кімнати теплими та комфортними.
Перевагою плінтусного опалення є те, що його можна прокласти на будь-якому етапі, навіть після завершення будівництва. Недоліки – висока вартість монтажу і купа вимог до розміщення плінтусів і інших елементів. Допускається і одночасний монтаж всіх видів описаних систем.
Системи водяного опалення в приватних будинках
Ми вже розібрали основні види водяного опалення. Грунтуючись не достоїнства і недоліки описаних систем, ми можемо зробити висновок, що найбільш оптимальним є встановлення радіаторних систем і теплих підлог (в якості доповнення до ванній кімнаті, туалеті або на кухні). Тепер потрібно поговорити про монтажі та схемах підключення. Для початку ми розглянемо переваги і недоліки опалювальних систем з природною і примусовою циркуляцією.
Системи з природною циркуляцією

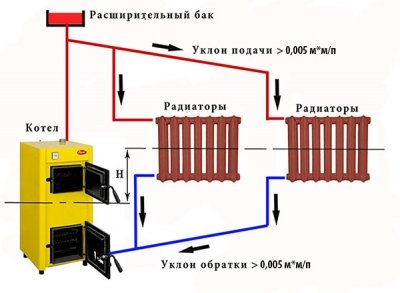

При проектуванні і монтажі опалення з природною циркуляцією води не забудьте про ухил труб, це головне.
Застосування опалювальних систем з природною циркуляцією виправдане лише тоді, коли потрібно обігріти приватний будинок невеликого розміру. Теплоносій в таких системах рухається за рахунок гравітаційних сил і законів фізики, згідно з яким нагріта середовище завжди рухається вгору. Потрапивши в опалювальний котел, вода нагрівається і піднімається вгору, звідки спускається по трубі до найдальшого радіатора. Тут же робляться відводи до інших радіаторів. Охолонувши, вода спускається в зворотну трубу і спускається до котла.
Зверніть увагу, що монтаж систем опалення з природною циркуляцією передбачає обов’язкове створення ухилу – за рахунок цього полегшується протікання теплоносія. Максимальна довжина горизонтальної ділянки не повинна перевищувати 30 метрів (мається на увазі відстань від котла до останнього радіатора).
Переваги систем з природною циркуляцією теплоносія – дешевизна, відсутність потреби у закупівлі додаткового обладнання, майже повна безшумність. В якості недоліків виділимо необхідність створення якомога більш прямої траси (тиск теплоносія в трубах дуже маленьке), необхідність у покупці труб великого діаметру і в обмежених розмірах всієї опалювальної системи.
Системи з примусовою циркуляцією

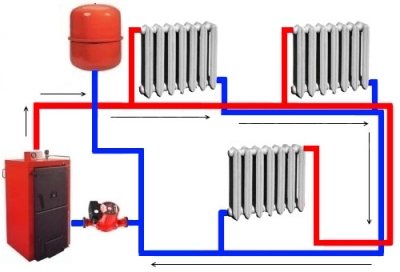

Головна відмінність опалення з примусовою циркуляцією від систем з природною циркуляцією – це наявність насоса, завдяки якому можна забути про ухил труб.
Схема водяного опалення приватного будинку з насосом більш складна. Тут, крім батарей, встановлюється спеціальний циркуляційний насос, який жене теплоносій по всій системі. Тиск в системі підвищується, а це значить, що:
- Ми можемо створювати численні вигини;
- Обігрівати будинки великого розміру (в кілька поверхів);
- Використовувати труби невеликого діаметру.
Часто такі системи водяного опалення робляться замкнутими, що дозволяє позбавитися від потрапляння кисню в теплоносій – це викликає корозію металевих елементів. Також з’являється можливість позбутися від необхідності встановлювати розширювальний бачок в найвищому місці. Тут використовуються розширювальні бачки замкнутого типу, у доповнення до яких монтуються спускники повітря і запобіжні клапани.
Ми вже обговорили переваги систем водяного опалення з примусовою циркуляцією. Але є і мінуси – це необхідність закуповувати додаткове обладнання, що збільшує вартість робіт. Зате з’являється можливість заощадити на матеріалах і купити недорогі пластикові труби. Ми рекомендуємо використовувати саме такі системи, так як вони більш надійні і забезпечують більш ефективний прогрів будинків будь-якої архітектури.
Варіанти монтажу водяних систем опалення

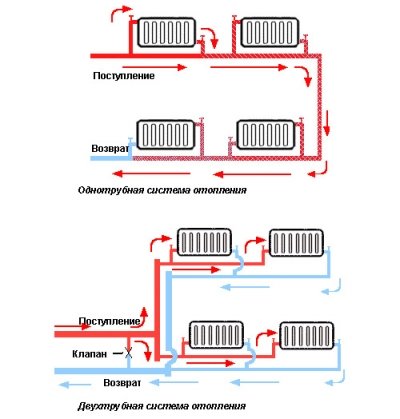

Однотрубное опалення частіше застосовують для приватних будинків малої площі, для великих площ рекомендуємо дивитися в бік двотрубних систем.
Як найкраще прокласти труби і підключити радіатори? Якщо у вас невеликий будинок, буквально на 2-3 кімнати, можна трохи заощадити на матеріалу і прокласти однотрубну систему. Тут теплоносій послідовно проходить по всіх радіаторів, доходить до останньої батареї повертається в котел зворотній трубі. При такій прокладці використовується нижнє підключення батарей. Недоліком є недостатній прогрів найдальших кімнат, так як віддача тепла в радіаторах призводить до зменшення температури теплоносія.
Проблема з охолодженням теплоносія вирішується установкою циркуляційних насосів і перемичок/байпасів на кожен радіатор (схема «ленінградка»).
Двотрубні системи є більш досконалими. У них до найдальшого радіатора прокладається труба цільна, від якої робляться відводи до проміжним радіаторів. Пройшовши через радіатори, теплоносій відправляється в зворотний трубу. Дана схема дозволяє забезпечити рівномірне нагрівання всіх приміщень, а головним її недоліком є підвищена складність монтажу.
Якщо вибирати між однотрубної і двотрубною системами, то ми рекомендуємо зупинитися на двотрубному варіанті. Він забезпечить рівномірний обігрів кімнат і дозволить регулювати температуру за допомогою відсікання непотрібних радіаторів.
Варіанти котлів для приватного будинку
Як вибрати водяний котел для опалення приватного будинку? Котли бувають одноконтурними і двоконтурними, настінними і підлоговими. Також вони відрізняються за типом палива на рідинні, газові, електричні та твердопаливні. Що з цього краще?

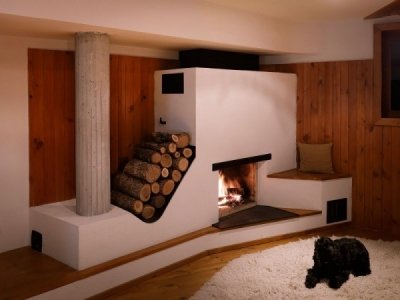

Дров’яна піч для опалення виглядає дуже привабливо, але вимагає уваги для підтримки температури в будинку.
Печі для водяного опалення в приватному будинку без газифікації використовуються рідко – на них звертають увагу ті, хто хоче додати своєму житлу ексклюзивність. В результаті на світ з’являються солідні печі, побудовані за принципом каміна і використовують тверде паливо. Для підтримки певної температури в кімнатах домочадцям доведеться постійно підкидати в топку дрова, але і в цьому є своя чарівність – можна насолодитися романтичною ввечері перед потріскують дрова.
Що стосується заводських твердопаливних котлів, то вони можуть працювати на дровах, кам’яному вугіллі, коксі і брикетированном паливі. Також у продажу зустрічаються котли з автоматичною подачею палива з невеликого бункера. Твердопаливні моделі – це найбільш економічний варіант для обігріву заміських будинків, не підключених до газових магістралей.
В негазифікованих будинках нерідко монтуються електричні і рідинні котли. У першому випадку споживачів чекають просто гігантські витрати на електроенергію, а у другому випадку їх буде переслідувати вічний аромат дизельного або пічного палива. Але палити рідке паливо все-такі вигідніше, ніж використовувати електричні котли.
Саморобні котли для водяного опалення приватного будинку використовуються набагато рідше. Вони працюють на твердому паливі або електроенергії, а їх саморобна конструкція нерідко викликає побоювання у їх надійності. Краще все-таки використовувати заводське обладнання, перевірене і протестоване.

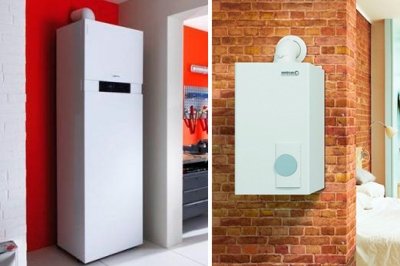

Підлогові котли можна використовувати як в системах з примусовою циркуляцією води, так і з природною. Настінні використовуються тільки в системах з примусовою циркуляцією.
Для обігріву газифікованих будинків застосовуються підлогові і настінні котли. Підлогові котли призначені для використання в системах з природною циркуляцією і в системах з примусовою циркуляцією з зовнішніми циркуляційними насосами. Вони мають дешевизною, але не можуть похвалитися хорошою ефективністю – найчастіше вони опалюють «атмосферу».
Що стосується настінних котлів, то вони призначені для експлуатації в системах водяного опалення з примусовою циркуляцією. Такі котли нерідко виготовляються за двоконтурною схемою, дозволяючи не тільки обігрівати приміщення, але і готувати гарячу воду. У їх конструкції вже передбачена вбудована обв’язка – тут є розширювальний бачок і циркуляційний насос.
Настінні котли мають більший ККД, показник якого сягає 96%. Ще більшою ефективністю відрізняються котли, побудовані за конденсаційної схемою.
Для використання в газифікованих будинках ми рекомендуємо використовувати настінні котли, або зупинитися на зв’язці з підлоговим котлом в зв’язці з бойлером непрямого нагріву (самий економічний і надійний варіант). Для обігріву будинків без газу оптимальним варіантом стануть твердопаливні та рідинні котли. Також допускається створення опалювальних систем з котлами, які працюють від зрідженого газу.
