Водяна тепла підлога в дерев’яному будинку: пристрій і монтаж

Серед багатьох видів опалення встановити водяний тепла підлога в дерев’яному будинку найбільш важко. Тут треба враховувати пристрій конструкції будівлі, правильно підібрати підлогове покриття і точно дотримуватися технологію монтажу.

Водяна тепла підлога в деревяному будинку: пристрій і монтаж

Зміст

  • 1 Види теплої водяної підлоги в дерев’яному будинку
  • 2 Вибір теплоносія
  • 3 Робимо самостійний розрахунок
  • 4 Сухий спосіб монтажу
    • 4.1 Способи укладання труб
    • 4.2 Підготовчі роботи
    • 4.3 Виготовлення чорнової підлоги
    • 4.4 Монтаж теплообмінника
  • 5 Монтаж під стяжку
    • 5.1 Процес гідроізоляції укладання утеплювача
    • 5.2 Установка демпферної стрічки
    • 5.3 Армування конструкції
    • 5.4 Монтаж контурів
    • 5.5 Облаштування усадочних швів
    • 5.6 Заливка стяжки

Види теплої водяної підлоги в дерев’яному будинку

Існують різні способи облаштування теплої підлоги в дерев’яному будинку. Якщо говорити про водяному варіанті, то труби можна укладати двома способами:

  • сухий варіант монтажу передбачає укладання труб по дерев’яних балках або лагам;
  • класичний спосіб укладання труб в цементний розчин. Зверху теплового контуру робиться стяжка завтовшки не менше 30 мм

Перш ніж вибрати один із способів, необхідно ретельно вивчити пристрій конструкції дерев’яного будинку. Досить часто на першому поверсі облаштовують бетонні підлоги, особливо якщо вони служать перекриттям підвального приміщення. У цій ситуації не потрібно щось вигадувати, а просто треба укласти теплоносій під стяжку. Зверху бетону можна зробити будь-настил, навіть з дерев’яних дощок. Установка на бетонній основі теплоносія по балках або лагів призведе тільки до додаткових витрат, не виправдав очікуваний результат.

Інша справа, якщо будинок на всіх поверхах має дерев’яне перекриття. Ось тут доречно зробити теплу підлогу, застосовуючи тільки сухий спосіб. Це пов’язано з такими нюансами:

  • Бетонна стяжка відрізняється значним вагою, що створюють велике навантаження на дерев’яне перекриття, і воно просто може не витримати всієї маси. Не забувайте, що до цього додасться ще вага встановленої меблів і важких побутових приладів, наприклад, холодильник, пральна машина і так далі.
  • Правильно збудований будинок з дерева має властивість «дихати». Сама деревина під впливом вологого і сухого повітря трохи «грає». Ці процеси приведуть до розтріскування стяжки. Уникнути цього можна прийняттям додаткових заходів, спрямованих на компенсацію розширення теплоотдающего контуру, що принесе додаткові витрати і труднощі монтажу.
  • Особливу увагу треба звернути на пристрій нових будинків з дерев’яного бруса. Часто при їх будівництві використовують недосушенный матеріал. У процесі висихання деревина буде трохи деформуватися, що призведе до повного руйнування бетону.

    Вибір теплоносія

    В якості теплоносія для водяної теплої підлоги можна використовувати кілька видів труб:

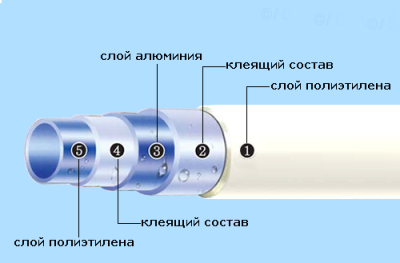

    • металопластикові труби стійко тримають форму на вигинах, легко монтуються, мають доступну вартість;Водяна тепла підлога в деревяному будинку: пристрій і монтаж

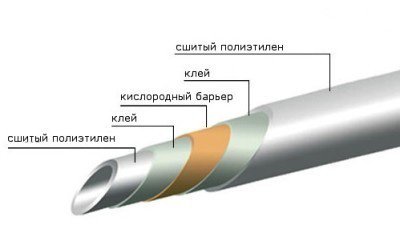

    • труби, виготовлені на основі зшитого ПЕТ, легко піддаються ремонту і не бояться замерзання води всередині, якщо це сталося з непередбачених обставин. Але з ними незручно працювати. На вигинах їм важко надати потрібну форму, а під час нагрівання ПЕТ труба має властивість розпрямлятися;Водяна тепла підлога в деревяному будинку: пристрій і монтаж

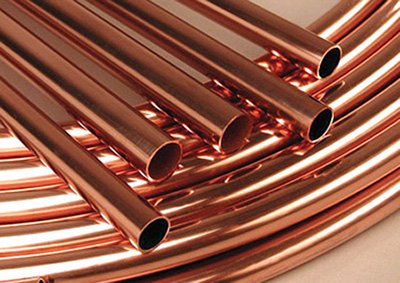

    • мідь – дуже хороший теплопровідник. Однак, мідні труби дуже дорогі, а якщо їх укладати під стяжку, доведеться зробити захисний шар, уберегающий мідь від лужного окислення.Водяна тепла підлога в деревяному будинку: пристрій і монтаж

    Робимо самостійний розрахунок

    Перед будівництвом теплої підлоги обов’язково треба зробити його розрахунок. З цим краще звернутися до фахівців, які врахують тепловтрати, потужність, підберуть оптимальний діаметр труби і т. д. Якщо вирішено зробити все самостійно, треба дотримуватися наступних рекомендацій:

    • Заощадити на прокладання труб можна в місцях, де постійно буде стояти сантехніка або меблі. Навіщо марно підігрівати повністю закриту ділянку підлоги? Це принесе тільки зайві витрати на опалення і купівлю матеріалу для теплої підлоги.
    • Кожен контур має займати площу підлоги не більше 15 кв. м, інакше тиск води всередині системи буде перебувати нижче норми. Наприклад, 16 мм труби в одному контурі не повинно бути більше 100 м.
    • Для великих кімнат краще зробити пристрій з декількох рівномірних теплоносіїв. Різниця довжини труби всіх контурів не повинна перевищувати 15 м.
    • За умови гарної теплоізоляції будинку, укладати труби теплоносія досить на відстані 150 мм одна від одної. Для холодних регіонів з частими морозами нижче 20оС, відстань між ними можна скоротити до 100 мм. Особливо це стосується розташування труб біля зовнішніх стін.

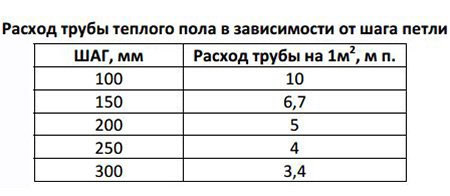

    Розраховуючи приблизний витрата труби, майте на увазі, що при її укладанні на відстані 150 мм одна від одної знадобиться близько 7 м на 1 кв. м підлоги. При кроці 100 мм витрата труби зросте до 10 м на 1 кв. м підлоги.

    Водяна тепла підлога в деревяному будинку: пристрій і монтаж

    Незайвим буде накреслити на папері схему розташування контурів. Вона знадобитися для з’ясування положення труб під час ремонту підлоги.

    Сухий спосіб монтажу

    Дерев’яні лаги і балки служать несучими елементами конструкції підлоги. Монтаж лад роблять на суцільне тверде підставу або вибудовують під ними велику кількість опор. Упор балки здійснюється тільки в двох точках – це її краю. Іноді додатковим упором служать перегородки.

    З-за того, що балки є несучими елементами підлоги, прорізати в них пази для проходження труб не можна. Щоб виконати сухий монтаж теплового контуру, доведеться зробити додаткову споруду – чорнову підлогу. Його можна спорудити з ДСП або будь-яких дерев’яних дощок.

    Питання по лагах зовсім інший. Якщо брус лежить на суцільному підставі, його можна підпилювати, щоб зробити пази для труб. Необхідність будівництва чорнової підлоги тут відпадає. Але коли лаги мають не суцільний упор, а по декількох точках, їх, як і балки, підпилювати не можна.

    У будь-якому варіанті, якщо зверху по балках або лагів буде виконуватися монтаж чорнової підлоги, між ними кладеться шар утеплювача. На першому поверсі його укладають товщиною 80 мм, підмощуючи під низ шар гідроізоляції. Для міжповерхових перекриттів достатньо 30 мм товщини утеплювача.

    Водяна тепла підлога в деревяному будинку: пристрій і монтаж

    Способи укладання труб

    Тепловий контур на дерев’яному перекритті укладають двома способами:

    • монтаж труб за модульною схемою виконується готові модулі, що мають всередині спеціальні пази. Такий спосіб відрізняється простотою, так як позбавляє від самостійного набивання рейок чи нарізки пазів;
    • рейковий спосіб монтажу трохи складніше попереднього, але більш доступний кожному будівельнику, якщо під рукою немає готових модулів. Пази для труб роблять шириною не менше 20 мм з рейок ОСП або ДСП.

    Підготовчі роботи

    Перед початком будівництва теплої підлоги потрібно ретельно оглянути дерев’яну основу. Воно має складатися з міцно зафіксованих цілих дощок без гнилих ділянок. Важливий фактор – відсутність під дошками протягу. Лаги повинні перебувати один від одного не більше ніж на 600 мм. Якщо хоча б одна з проблем існує, перед початком будівництва її доведеться виправити.

    Необхідно звернути увагу на рівність дошки. Якщо для фінішного підлогового покриття обраний ламінат, то потрібно зробити ідеально рівну поверхню з відхиленням від норми не більш 2 мм. Це пов’язано з тим, що укладання водяного теплообмінника не передбачає використання підкладки.

    Виготовлення чорнової підлоги

    Довівши до лаги стандартного вимоги, тобто, витримавши між ними відстань 600 мм, починають монтаж фальшивого підлоги. Саме йому припаде вся маса теплоізолятора:

  • З нижньої сторони лад прибивають будь дошки або фанеру, можна навіть б/у.
  • Зверху отриманого фальшивого підлоги розкладають пароізоляцію. Використовувати для неї ПЕТ плівку не можна, так як на ній від перепаду температури з’явиться конденсат.
  • Наступним шаром розкладають утеплювач з мінеральної вати, пінополістиролу або іншого, на вибір господаря.
  • По периметру кімнати приклеюють компенсаційну стрічку. Вона захистить конструкцію підлоги від розширень.

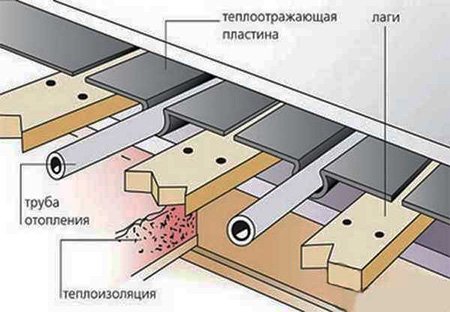

  • Далі настав час закріпити чорнові дошки. На них зверху буде закріплений теплообмінник. Фіксуючи дошки, треба правильно зробити пази для труб. Габарити паза повинні мати межі 20х20 мм, Всі торці дощок, де буде проходити труба, треба зробити напівкруглими. Це створить плавний поворот труби теплообмінника на 180о.
  • Водяна тепла підлога в деревяному будинку: пристрій і монтаж

    Монтаж теплообмінника

    В отримані на чорновій підлозі пази укладають фольгу або спеціальні тепловідбивні пластини. Вони будуть направляти потік тепла вгору. По осередках тепловідбивача розкладають цілісну без з’єднань трубу, закріплюючи її до підлоги металевими пластинками. Вони запобігають випадкове вискакування трубки з паза.

    Покладений теплообмінник залишилося підключити до системи опалення. Тут можна встановити ручне регулювання подачі тепла кранами або зробити підключення зі змішувальними вузлами. Вибір великий, все залежить від побажань господаря.

    Після успішного випробування сухий теплий пол можна покривати фінішним покриттям.

    Монтаж під стяжку

    Роблячи монтаж теплообмінника під стяжку, треба перевірити двометровою рейкою рівність бетонної підстави. Воно не повинно мати перепадів більше 7 мм.

    Процес гідроізоляції укладання утеплювача

    Перед укладанням утеплювача роблять гідроізоляцію підстави. Її можна виконувати під утеплювачем, зверху нього або з обох сторін. Все залежить від властивостей матеріалу. Наприклад, пінополістирол стійкий до вологи, і розташування гідроізоляції не так важливо. Але вона обов’язково потрібна, щоб цементне молочко не протікало між стиків пінополістиролових плит і далі не входило в основу. До того ж, гідроізоляція буде перешкоджати проходженню вогкості знизу підстави.

    Гідроізоляційний матеріал розкладають внапуск, склеюючи краю скотчем. На стіну загортають не менше 200 мм.

    Установка демпферної стрічки

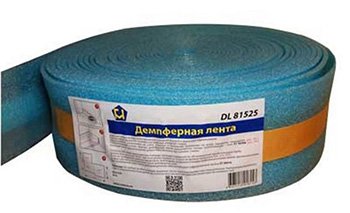

    Габарити демпферної стрічки знаходяться в межах 80х150 мм. Її наклеюють по периметру кімнати вище рівня заливки. Для надійності стрічку прикручують до стіни саморізами.

    Водяна тепла підлога в деревяному будинку: пристрій і монтаж

    Армування конструкції

    Армуюча сітка укладається під теплообмінник і зверху нього. Труби до сітки фіксують хомутами, а дві сітки між собою зв’язують дротом. Товщини прутів сітки досить 5 мм, а розмір осередків підбирають індивідуально по кроку покладеної труби, щоб їх було зручно кріпити.

    Монтаж контурів

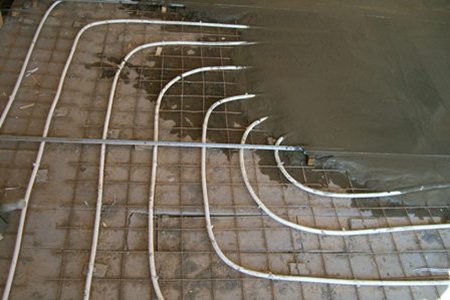

    Труби теплообмінника розташовують від краю стіни на відстані 200 мм. В цьому місці крок між ними витримують приблизно 100 мм. Ближче до середини відстань між трубами можна збільшити до 150 мм. Кожен контур роблять з цільної труби, довжиною не більше 100 м. Існує багато схем розташування контурів, наприклад, змійка, спіраль або інші варіанти.

    Змонтовані контури підключають до системи опалення і виконують опресовування. При отриманні позитивного результату приступають до заливання стяжки.

    Облаштування усадочних швів

    При відсутності температурних зазорів стяжка з часом може дати тріщини. Якщо кімната має нестандартну форму, площу понад 30 кв. м, довжину стіни більше 8 м, або через кімнату проходять деформаційні шви конструкції, перед заливкою стяжки треба облаштувати усадочні шви.

    Для цього в місці проходження шва поділяють армуючу сітку і тут же укладають між частинами стяжки демпферну стрічку. Після застигання бетону місце укладання стрічки обробляють герметиком.

    Заливка стяжки

    Розчин для стяжки роблять з цементу марки М-400, піску і щебеню фракції 5-20 мм Рекомендована масова пропорція в такому ж порядку становить 1:1,9:3,7. Правильно приготовлений бетон під час укладання не повинен виділяти воду. В якості добавок треба використовувати пластифікатор. Він додасть еластичність і міцність розчину. Розчин рівномірно заливають по всій кімнаті. Його мінімальна товщина над контуром повинна становити 30 мм.

    Водяна тепла підлога в деревяному будинку: пристрій і монтаж

    Через три доби стяжка почне набирати міцність, а повністю застигне після закінчення 28 днів. До цього часу вмикати опалення категорично заборонено.

    Встановивши і випробувавши на працездатність тепла підлога, можна приступати до укладання фінішного підлогового покриття. Це може бути плитка, ламінат або інший потрібний матеріал, що має опір теплопередачі менше 0,15 кв. м*К/Вт.
