Самостійно виготовлений водонагрівач своїми руками відмінна альтернатива дорогому обладнанню. Установка і монтаж саморобного водонагрівача не складна. Його перевага полягає в отриманні необхідної кількості економічною гарячої води для забезпечення побутових потреб житлового приміщення при мінімальних витратах. Народні «Кулібіни» у виготовленні саморобних водонагрівачів використовують для них кілька джерел нагріву води. Це електричний тен, сонячна енергія, тепло від обігрівального котла. Розглянемо більш докладно як створити електричний накопичувальний водонагрівач.
Зміст статті
- 1 Бойлер, працює від електричного тена
- 1.1 Етапи монтажу водонагрівача
- 1.2 Особливості облаштування газового балона під водонагрівач
- 1.2.1 Теплоізоляція та кріплення
- 2 Сонячний водонагрівач
- 2.1 Водонагрівач з поліетиленових пляшок
- 3 Висновок
Котел, що працює від електричного тена
Саморобний електричний водонагрівач являє собою систему, яка виконує самостійно нагрівання води. Його конструкція складається з ємності, де всередині встановлюється тен, який відповідає за подачу тепла. Вода в ємності нагрівається за рахунок температури тена до необхідного рівня. Як одним з додаткових до переваги варіантів, тут можна ще використовувати паралельне підключення котла до системи опалення будинку.
Етапи монтажу водонагрівача
Схема правильного пристрої саморобного котла з Теном
Щоб зробити водонагрівач, потрібно поетапно виконати ряд основних робіт.
З комплектуючих елементів та робочого обладнання знадобиться:
- Мідний змійовик або трубчастий теплової обмінник;
- Гайка розміром 32 мм;
- Пластикові труби;
- Зварювальний апарат;
- Нитрогрунтовка./li>
Основний бак водонагрівача може бути виконаний з:
- Алюмінієвого сплаву;
- Нержавіючої сталі;
- Звичайної сталі, що пройшла зовнішню антикорозійну обробку.
Ідеальним варіантом тут може бути ємність води з нержавіючої сталі, яка більш надійна і довговічна. Для дачного варіанти чудово підійде 50-літрова ємність газового балона.
Особливості облаштування газового балона під водонагрівач

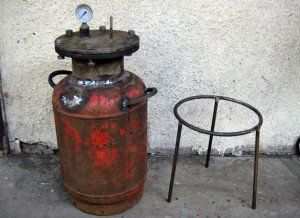

Фото приклад використання газового балона в якості бойлера
У випадку газового балона, його краще брати новим і відразу без вентиля. Щоб нанести на внутрішню поверхню газового балона противокоррозийное покриття у вигляді нитрогрунтовки, ємність необхідно розрізати за допомогою зварювального апарату. Потім нутро цієї конструкції зачистити, прогрунтувати і назад зварити.
Після в ємності необхідно вирізати два отвори. Одне буде розташовуватися зверху корпусу ємності води, і використовуватися для відводу гарячої води. Друге – облаштовується знизу, щоб забезпечити надходження холодної води. Для забезпечення нормального функціонування саморобного водонагрівача, на кожному виведення виробляється монтаж кульових клапанів. На вході холодної води в бойлер, подає труба облаштовується зворотним клапаном, щоб не допустити витікання води з ємності.
Для отримання нагрівача непрямого типу і використання його від опалювальної системи, з допомогою зварювання, крім відводів холодної та гарячої води, робляться ще додатково два отвори для монтажу теплового обмінника, де одна труба буде прилягати до іншої.
На місце монтажу тена, там, де раніше вкручується заводський латунний вентиль, приварюється 32 мм гайка з внутрішнім різьбленням. Сам тен бажано купувати потужністю на 1,2 або 2 кВт з терморегулятором і електричним сигналізує датчиком.
Таким чином виходить бойлер непрямого нагріву, або щось схоже на нього, де здійснюється підігрів води. При цьому, основний елемент конструкції — газовий балон, а конструкція водонагрівача не така вже й складна.
Теплоізоляція та кріплення
Для зниження теплових втрат зовні водонагрівача укладається теплоізоляційний шар. Тут можна використовувати:
- Звичайну монтажну піну;
- Ізолон;
- Пінополіуретан;
- Пеноплен.
Деякі майстри радять для цієї мети використовувати фольговану підкладку під ламінат, обертаючи нею водонагрівач типу термоса. Утеплювач кріплять за допомогою клею або дроту. Для підвищення ККД водонагрівача бажано утеплити весь його корпус.
Для облаштування кріплення на верхню частину балона приварюються спеціальні вушка, а на стіні встановлюється металевий куточок, куди вони будуть закріплюватися.

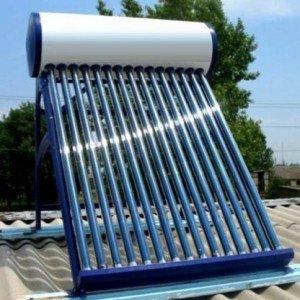

Сонячний водонагрівач
Водонагрівач від сонця — найбільш поширений, економічно вигідний, практично традиційний спосіб отримання гарячої води на дачі влітку. Такий водонагрівач не складний у виготовленні, тому багато можуть зробити його своїми руками. Для його монтажу потрібно мати або придбати:
- Велику ємність для накопичувального бака від 100 і більше літрів;
- Пластикові труби ПВХ, щоб наповнити ємність і підвести воду до літнього душу;
- 20 мм сталеві куточки або 50 мм в перетині квадратні дерев’яні бруски для каркаса під накопичувальну ємність.
В якості ємності краще використовувати великі бочки з поліетилену, як найбільш простого, зручного та довговічного матеріалу. Їх розташовують своїми руками на сонячному, захищеному від вітру місці. Частіше для місця установки вибирають дах літнього душа.
Для кращого нагрівання накопичувальну ємність фарбують у чорний колір. З підвітряного боку багато встановлюють біля накопичувачів захисні екрани з дощок зі світловідбиваючими матеріалами типу фольги. В цьому випадку промені сонця, відбиваючись, будуть додатково потрапляти на водонагрівач, тим самим, збільшуючи в ньому нагрівання води. У спекотну погоду 200-літрова бочка може до вечора видати воду температурою 40 – 45 градусів в накопичувальному водонагрівачі.

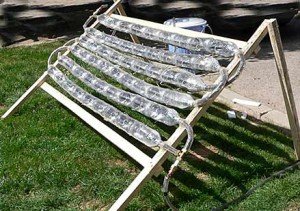

Водонагрівач з поліетиленових пляшок
Монтаж водонагрівальної системи із звичайних пластикових пляшок можна зробити своїми руками протягом дня. Ними облаштовується накопичувальний резервуар. Кількість їх залежить від бажаної ємності. Крім цього, для монтажу знадобиться:
- Недорогий герметик;
- Сполучні пластикові труби ПВХ;
- Електрична дриль;
- Два вентильних або кульових крана.
До початку потрібно підготувати для монтажу всі пляшки. Для цього в денці кожної пляшки просвердлюється отвір рівне по діаметру його шийки. Потім в отвір дна однієї пляшки вставляється горлечко іншого, в дно останньої вставляється горлечко третьої і так далі до 10 пляшок для однієї «батареї». Кількість таких «батарей» не обмежується. Всі стики обробляються герметиком для надійності з’єднання.
Потім підготовлені модулі розташовуються на південному схилі даху, в ідеалі на внутрішні хвилі шиферу. Після висновок кожній секції під’єднується до пластиковій трубі, яка розташовується до них перпендикулярно. Врізка кожної секції модулів відбувається за аналогією з установкою пляшок в «батарею» з подальшою герметизацією всіх стикувальних з’єднань.

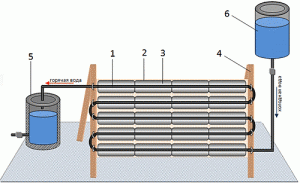

Схематична суть роботи саморобного котла з пластмасових пляшок
Облаштувавши зону накопичувальних модулів, в основну трубу, куди вставлені виходи від кожної «батареї», з двох сторін від неї вбудовуються по одному вентиля для подачі холодної і відведення гарячої води. Далі подають і відводять труби монтуються за бажанням господаря.
Результативність такого простого сонячного водонагрівача, зробленого своїми руками, досить пристойна. Для прийняття душу одній людині знадобиться 100 літрів води. Враховуючи потребу сім’ї в гарячій воді, можна орієнтовно розрахувати розмір водяного модуля.
Літнім днем від енергії сонця в ясну погоду можна за годину нагріти 60 літрів води майже до кипіння, однак цього ніколи не відбувається з-за великих тепловтрат. Практично нам цього і не треба, а ось в ясну погоду сонце може нагріти обсяг води у встановлених модулях до 40 -45 градусів 2 або 3 рази протягом дня. Тому цієї гарячої води цілком вистачить для побутових і господарських потреб сім’ї в умовах дачі.
Висновок
Тенденція стрімкого подорожчання енергоресурсів змушує багатьох шукати дешеві і альтернативні їх джерела для своїх потреб. Безкоштовним джерелом тепла на Землі є Сонце.
Сьогодні багато хто прагнуть будь-яким способом хоча б частину цього природного блага використовувати для себе, при цьому отримуючи значну економію коштів на традиційному гарячому водопостачанні.
Виходячи з існуючих умов, багато прагнуть обладнати своє житло водонагрівачами, зробленими своїми руками і створити комфортні умови для своєї сім’ї з мінімальними грошовими вкладеннями на нагрів води.
