Плануючи перебудову або ремонт в будинку, важливо звернути увагу на розміщення розеток і вимикачів. Раніше, коли будувалися будинки, майстри не звертали належної уваги на прокладку кабелю, його перетин, установку вимикачів та їх кількість, а робилося все для зручного використання. Висота установки розеток і вимикачів в приміщенні залежала від зростання звичайної людини. Розетки монтувалися в метрі від статі, вимикачі трохи вище, кабель прокладався в штукатурці, по горищах, а про гофра раніше і не чули. Зараз в сучасному світі все змінилося, необхідно дотримуватись правил пристрою електроустановок (ПУЕ) і техніку безпеки, адже електрика несе не тільки користь, але і смертельну шкоду, якщо нехтувати правилами користування. До того ж розміщені пристрої (розетки і вимикачі) на рівні 1 метра від підлоги псували інтер’єр приміщення.
Зміст
- 1 Планування
- 2 Особливості розміщення розеток
- 2.1 Передпокій або коридор
- 2.2 Ванна кімната
- 2.3 Зал або вітальня
- 2.4 Кухня
- 2.5 Спальня
- 2.6 Дитяча
- 3 Особливість розміщення вимикачів
- 4 В яких правилах вказується висота розміщення
- 5 Потрібно переробляти старі розміщення розеток і вимикачів
Планування
Найголовніше в будь-якому будівництві або ремонті приміщення — це зробити проект, за яким майстрами, або своїми силами буде проводитися ремонт. Тому проводиться планування по установці пристроїв і вимикачів в залежності від призначення кімнати і створюється схема прокладки кабелю і його розрахунок.
Якщо ви робите ремонт у будинку самостійно і частина з електропостачання теж вирішили зробити самі, то необхідно прорахувати потужність споживаної електроенергії на одну кімнату і вибрати провід для розеток і вимикачів. Провід закладається в стіну в спеціальній гофре або під коробом. Вони призначені для захисту кабелю від механічних впливів, а у випадках коротких замикань не дають виникнути і поширитися пожежі.
Дріт укладають по стіні в гофре на рівні 20-30 см від стелі. Розводка робиться на цьому рівні для зручності монтажу розподільних коробок. І на такій відстані менше шансів пошкодити провід, ніж, якби кабель йшов по низу приміщення.
Особливості розміщення розеток
Пристрої призначені для підключення різних електроприладів, які експлуатуються в цьому приміщенні. Згідно ПУЕ, для кожної житлової кімнати існують свої особливості для монтажу певного типу розеток. Розміщення ж залежить від інтер’єру приміщення та зручності підключення. Розглянемо кожну кімнату окремо.
Передпокій або коридор

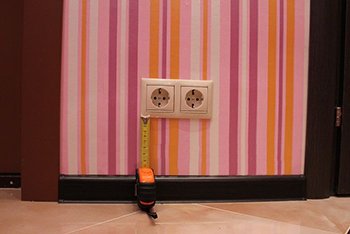

Для цієї кімнати достатньо однієї точки, яка буде не дуже часто використовуватися. Помістити її потрібно в місці частою потреби на рівні 15-20 см від підлоги.
Ванна кімната
Бажано встановити не менше двох штук, тому як у ванній велику кількість електроприладів, які потребують харчуванні 220В. До них відносяться: фен, електробритва, електричний епілятор, бойлер.

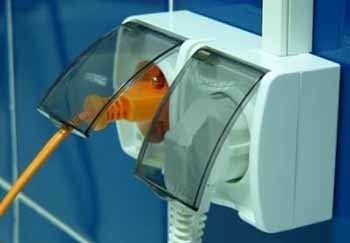

Можливе використання пральної машинки у ванній, тому потрібно врахувати, що навантаження на розетку буде чимала, і відповідно кабель використовувати на 2-3 кВт потужності. У ванній її рекомендовано розмістити на висоті 50 см від підлоги, і використовувати штепсельні пристрої з захистом від вологи, щоб зменшити ризик короткого замикання. Для бойлера у ванній необхідно монтувати автоматичний вимикач, який у разі небезпеки або перегріву кабелю спрацює. Його можна розмістити на рівні 180 см від підлоги.
У ванній ще можуть використовуватися електросушарки, які споживають велику потужність. Пристрій в такому випадку рекомендовано розмістити на висоті 150-170 см від підлоги, поблизу сушарки. Для ванни і душової кімнати, згідно ПУЕ, встановлення пристроїв, роз’єднувачів та інших електричних предметів дозволено на відстані не менше 60 см від душової кабінки або умивальника.
У зонах 0,1,2 установка розеток заборонена. В зоні 3 можна встановлювати розетки класом не нижче IPX1
Зал або вітальня
У цій кімнаті природно буде знаходитися велика кількість побутових приладів. До них відноситься стандартний набір: телевізор, аудіосистема, ТВ-тюнер, торшер, телефон та інше. Тому можна розмістити по 1-2 розетки на кожній стіні, в залежності від площі приміщення. Монтувати їх необхідно на рівні від підлоги до 30 см. Не потрібно встановлювати, якщо вона закриється диваном. Це безглуздо, тому краще встановити дві-три штуки поряд. Потужність, споживана приладами, буде не більше 2 кВт, за умови включення пилососа, тому перетин кабелю можна взяти не більше 2,5 мм кв для міді. Якщо є в будинку кондиціонер, розетку розмістити біля нього на висоті 20-30 см від стелі.

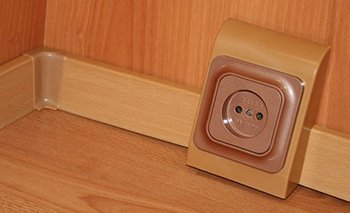

Варіант розміщення розетки на плінтусі
Кухня
Кухня — це приміщення, де використовується велика кількість приладів, причому великої потужності: витяжка, електроплита, посудомийна машина, рідко пральна машинка, холодильник, морозильна камера і багато дрібної техніки. Важливо врахувати перетин для проводу не менше 4 кв мм.
Для витяжки на кухні, рекомендовано розмістити пристрій біля неї на висоті двох метрів від підлоги, з захистом від вологи. Для холодильника і машин на рівні до 80 см від підлоги, на стіні за електроприладами. Розеткова група, яка буде використовуватися для дрібної техніки, встановлюється на рівні 5-15 см від поверхні стільниці, і обов’язково має бути захист від вологості.
Група розеток висувається з стільниці
У разі встановлення телевізора на кухні, можна додатково розмістити розетку на висоті двох метрів від підлоги. Прокладати Кабель на кухні необхідно з перерізом не менше 4 кв мм. Всі пристрої обов’язково з захистом від вологи, які мають маркування IP 44. На кухні використовуються мийки для миття посуду, де бризки води розлітаються на значну відстань. Тому, як і у ванній, на кухні встановлюється від мийки на відстані 60 см і не менше.
При використанні на кухні електрочайника обов’язково має бути пристрій для приєднання з трьома контактами, третій служить заземленням. Заземлення призначене для захисту людини від дії електричного струму.
Спальня
Для спальні достатньо двох штук з обох сторін від ліжка, для підключення торшерів або ламп. Встановлюються 15-30 см від підлоги і кабель не більше 2,5 мм. кв
Дитяча
У цій кімнаті вона буде першим цікавим об’єктом для дітей. Розмістити її треба подалі від дитячих очей. Сховайте її під ліжком або під столом, щоб не впадала в очі дитині. Рекомендується встановлювати не більше двох штук, на висоті 30 см від підлоги, і обов’язково з захистом від дітей.
Якщо раптом була придбана звичайна, можна просто купити спеціальні заглушки від дітей. Підключення вимагають особливої уваги, так як вони дуже часто використовуються людиною. Вони є більш небезпечними для дітей, порівняно зі звичайними роз’єднувачами світла.

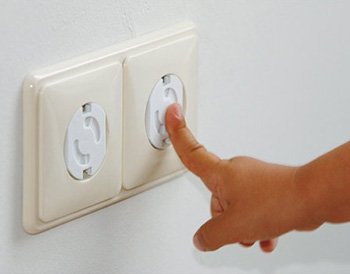

Заглушки на розетки
Особливість розміщення вимикачів
З роз’єднувачами все набагато простіше, вони не несуть небезпеки для дітей, і для роз’єднувача світла немає особливих приміток з вибором кабелю і розрахунків потужності, тим більше, що в нинішній час лампи розжарювання практично вже не використовуються. Економна лампа споживає в три, а світлодіодна в п’ять раз менше потужності, що дає можливість використовувати провід перетином 1,5 мм. кв

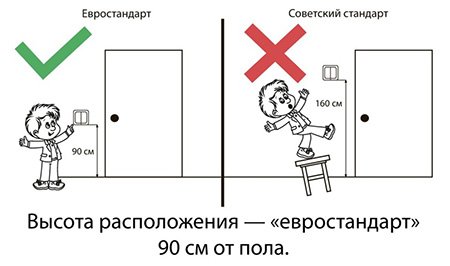

Роз’єднувачі розміщуються на висоті 80-90 см від підлоги. Якщо раніше вимикачі монтувалися на висоті 150-180 см, дитина до 9 років не міг дістати до нього, то тепер зовсім інша справа.
Для ванної кімнати і на кухні необхідно монтувати роз’єднувачі з захистом від вологи IP44 і вище.
В яких правилах вказується висота розміщення
У ПУЕ та інших довідниках по електроустановок не вказується точних даних щодо розміщення штепсельної розетки або роз’єднувача. Всі зазначені відстані прийнято вважати оптимальними для зручності підключення і краси інтер’єру приміщення. Пристрій, встановлений за тумбочкою з телевізором, буде непомітно і не зіпсує інтер’єр, на відміну від встановленого посередині стіни в кімнаті.
Потрібно переробляти старі розміщення розеток і вимикачів
На сьогоднішній день у багатьох будинках вони встановлені на тій висоті, на якій їх будівельники змонтували. Якщо ж ремонт не планується, то починати його тільки через перенесення розеток і вимикачів не слід. Але якщо ви вирішили поміняти інтер’єр, і не хочете, щоб дроти від електроприладів тяглися по стінах і псували вигляд приміщення, варто подумати над зміною місця установок розеток і роз’єднувачів.
Завжди потрібно правильно проводити розрахунки по вибору проводки і пристроїв для кожної кімнати. Якщо це викликає труднощі, необхідно звернутися до досвідчених фахівців, які допоможуть правильно вибрати матеріал для наступної роботи.
