Вибираємо і встановлюємо електричний котел опалення для будинку

Котел – основа опалювальної системи. Саме вибір цього пристрою виляє на продуктивність і ефективність опалення. Розберемося, як зорієнтуватися з видами електрокотлів, виберемо схему підключення, розрахуємо потужність пристрою і розберемося з самостійною установкою.

Види електричних котлів для будинку

Електричні опалювальні котли відрізняються наступними ознаками:

  • кількість контурів;
  • потужність;
  • місце для установки;
  • механізм нагріву теплоносія.

Розглянемо докладніше кожен аспект.

Кількість контурів

Вибираємо і встановлюємо електричний котел опалення для будинку

Електричні двоконтурні котли опалення забезпечать вас не тільки теплом, але і гарячою водою.

Тут все просто: бувають одноконтурні та двоконтурні електрокотли . Перші здатні забезпечити опалювальну систему приватного будинку або котеджу. Інші пристрої призначені для розгалуження на дві лінії і також подають гарячу воду на побутові крани.

Потужність має значення

Бувають електричні котли для опалення будинку 220 В та 380 Ст. Показник потужності варіюється в залежності від схеми електроживлення котла. Остання буває двох видів:

  • однофазна – використовується загальна мережу 220 в, а потужність не перевищує 5 кВт;
  • трифазна – задіяно силове напруга 380 B, що вимагає монтажу кабелю великого перерізу, при цьому потужність стартує від 15 кВт і вище.

Місце встановлення

Котли поділяються на настінні і підлогові моделі. При виборі особливу увагу приділяють розмірами приміщення і техніки, можливості монтувати пристрій на стіну або залишити на підлозі. Підвісні моделі розробляються більш легкими і компактними, підходять для невеликих приміщень. Для будівлі в декілька поверхів знадобиться підлоговий електричний котел для опалення будинку.

Більшість великих моделей мають вмонтовану систему нагрівання. Такі додаткові елементи, що не впливають на вагу і габарити техніки, що дозволяє заощадити простір.

Електрокотел за принципом нагріву

Окремою класифікацією вважається поділ пристроїв за способом нагріву. Так, котли для приватного будинку поділяються на:

  • тенові;
  • індукційні;
  • електродні.

Саме цей принцип відіграє важливу роль при виборі пристрою. Від способу нагріву залежить працездатність.

Вибираємо і встановлюємо електричний котел опалення для будинку

Тенові

Принцип роботи тенових котлів схожий з роботою електрочайника. Тут теплоносієм є вода, яка нагрівається з допомогою Тенів, що забезпечує природну циркуляцію рідини. Головний плюс цього пристрою – компактні розміри і привабливий зовнішній вигляд. Встановлюють тенові котли на стіну, монтаж дуже простий і не вимагає виклику спеціаліста. На електричні котли опалення для приватного будинку ціни вважаються найнижчими – ще одна безсумнівна перевага.

Тенові моделі мають терморегуляцію, що забезпечує підтримання температури на одній позначці без втручання користувача. Регулювання відбувається автоматично, при цьому враховується температура повітря в приміщенні. В залежності від моделі користувач може виставляти бажану температуру повітря в кімнаті або температуру теплоносія. Потужність можна змінювати, включаючи і відключаючи Тени при необхідності. Не погано зарекомендували себе електричні котли Еван.

Єдиний недолік – утворення накипу з плином часу. ТЕН з накипом більше споживає електроенергії і має слабку тепловіддачу.

Вибираємо і встановлюємо електричний котел опалення для будинку

Індукційні

Основа цього обладнання – індукційний нагрів за допомогою матеріалів з феромагнітних сплавів. Теплоносій не входить в контакт з котушкою індуктивності, яка знаходиться в окремому контейнері. Тому теплоносій – не тільки вода, а будь-яка інша рідина, що не замерзає.

Система працює відповідно до законів електромагнітної індукції: рідина протікає по трубах з феромагнітного матеріалу, який стикається з серцевиною. Трубки поступово набирають температуру під впливом електромагнітного поля і нагрівають протікає воду.

Пристрій повністю безпечно і має високий ККД, так як в електроді або Тені немає необхідності. Завдяки конструкції прилад не засмічується, також тут відсутні деталі, схильні до поломки. Єдині незручності для користувача – велика вартість системи і достатня кількість простору для важкого приладу.

Вибираємо і встановлюємо електричний котел опалення для будинку

Електродні

Теплоносієм в таких пристроях виступає вода, нагрівання забезпечує електрод. Останній віддає рідини електричний заряд, що підвищує температуру завдяки власним опору. При розщепленні води на іони відбувається інтенсивний нагрів теплоносія. Електрокотли електродного типу також мають невеликий розмір, зручні в експлуатації і установці, поступово набирають номінальну потужність. Прилад повністю безпечний: якщо рівень води впаде, система автоматично вимкнеться. Добре зарекомендували себе електричні котли Галан.

У електродних систем є істотний недолік – електричний котел опалення для будинку використовують тільки воду, що має низький питомий опір (добре проводить струм). Такий теплоприводник не завжди є можливість змінити і підготувати в швидкі терміни. У процесі роботи електроди розчиняються, що знижує ефективність системи. Також важлива постійна достатня циркуляція рідини, або ж вода може закипіти (обладнання відключається при збої).

Схеми підключення електрокотлів

Електричні котли для опалення приватного будинку ґрунтуються на принципі примусовою і природною циркуляції. У примусовій схемою працює нанос, у природній – теплоносій рухається завдяки різниці щільності.

Вибираємо і встановлюємо електричний котел опалення для будинку

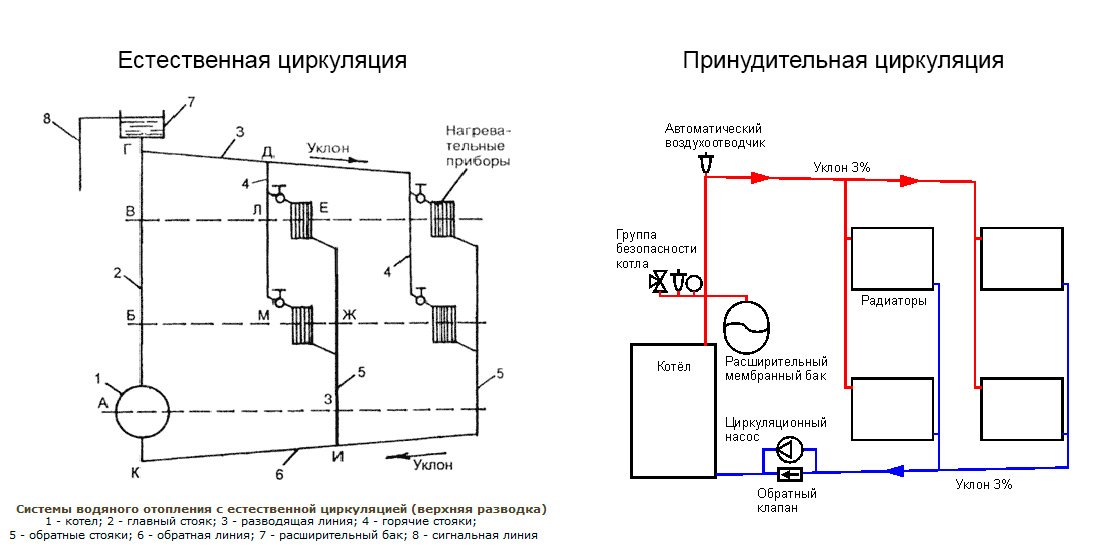

Природна і примусова схеми циркуляції теплоносія в системі опалення.

В схему підключення електрокотлів входить розводка опалення:

  • Однотрубна розводка проста в монтажі і пристрої, таку систему можна встановлювати своїми руками без спеціальної підготовки. Єдиний істотний недолік, з-за якого і відмовляються від цього способу, виступає різниця температур в батареях. Однотрубні варіант застосовний лише для дуже маленьких приміщень на невелику кількість радіаторів. Якщо встановити таку систему в звичайному будинку, то перші радіатори будуть гарячими, а замикають постійно холодними – рідина туди доходить вже охолодженої. Для вирішення такої проблеми часто ставлять перемички і додають секції в радіатор, іноді встановлюють насос.
  • Двотрубна система – найпопулярніша і практична. Радіатори мають однакову температуру, а з допомогою запірних вентилів можна задати потрібну температуру в окремих приміщеннях. Істотний недолік – витратна планування і монтаж, велика кількість витратних матеріалів і комплектуючих.
  • Як розрахувати потужність електричного котла

    Вибираємо і встановлюємо електричний котел опалення для будинку

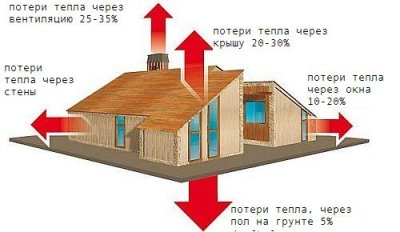

    Матеріали, з яких побудований ваш будинок, мають різні показники тепловтрат. Тільки хороший фахівець врахує всі тепловтрати вашого будинку і правильно підбере потужність котла.

    Самостійні розрахунки покажуть вам лише приблизні цифри, а основну роботу варто довірити фахівцям. Професійні теплотехнічні розрахунки включають наступні показники:

    • температурні дані вашого регіону;
    • інформація про товщині, складі стін;
    • кількість, розміри і якість вікон;
    • тип розводки опалення;
    • висота стель і прорізів, співвідношення з площею;
    • інформація про кожній кімнаті, включаючи кількість радіаторів, наявність теплих підлог і побутової техніки, що виробляє тепло.

    Якщо ви все ж зважилися розрахувати потужність котла самостійно, пропонуємо наступний метод.

    Зверніть увагу, що розрахунки, наведені нижче, не враховують тепловтрати окремо взятого будинку і не можуть гарантувати точний показник.

    Простий метод

    Розрахунок по квадратурі – найпростіший метод обчислення орієнтовної потужності пристрою. Вважається, що для 1 м2 площі буде потрібно 100 Вт при умові, що висота стелі 2,5 метра. Цифри коригують згідно з питомою показником потужності домашнього регіону. Далі наведена таблиця зі значеннями для різних кліматичних зон нашої країни.

    Регіон
    Wуд
    Москва, Московська область, Центральні області Європейської частини Росії (включаючи Ленінградську на півночі і Курську на півдні)
    0,10-0,15 кВт/м2
    Північні регіони (Карелія, Архангельська область, республіка Комі і ін)
    0,15-0,2 кВт/м2
    Південні регіони (Воронезька, Волгоградська області, Краснодарський край і ін)
    0,07-0,09 кВт/м2

    Формула розрахунку виглядає наступним чином: W = q * S
    При цьому q – питомий коефіцієнт потужності вашої області, показник S – площа будинку.

    Вибираємо і встановлюємо електричний котел опалення для будинку

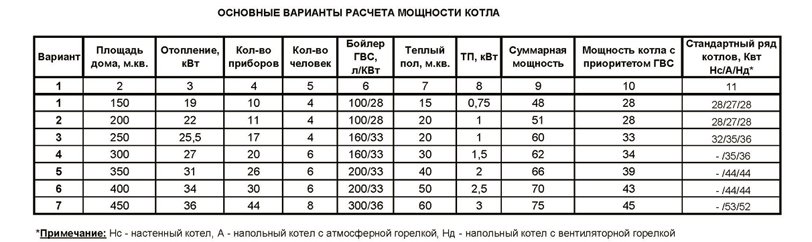

    З допомогою цієї таблиці ви зможете підібрати ідеально підходить для вашої родини електричний котел опалення.

    Наприклад, вам необхідно купити електрокотел для одноповерхової будівлі загальною площею 80 м2, що перебуває в Московській області. За формулою виходить: (80*100) * 1,2 = 9600 Вт. Фінальне значення для одноконтурного котла складе 11,04 кВт, для двоконтурного з пріоритетом на ГВП – 11,52.

    Зверніть увагу, що розрахунки приблизні і не враховують реальні тепловтрати і особливості будови.

    Як встановити електрокотел своїми руками

    Установка системи відбувається строго за вказаною заздалегідь схемою/планом згідно моделі котла і додаткових елементів. Кінцевий результат залежить від точності монтажних робіт і професіоналізму фахівців.

    Вибираємо і встановлюємо електричний котел опалення для будинку

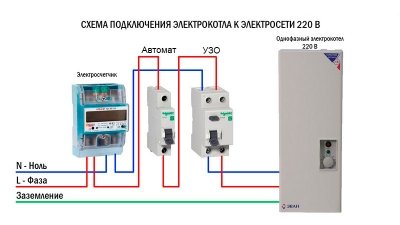

    Схема підключення електричного котла опалення до електролічильника, використовуючи УЗО і автомат.

  • Перший етап – розмітка і монтаж. Так як є ризик короткого замикання, місце для котла вибирають подалі від водопроводу. Дюбелі і анкерні болти обов’язкові для закріплення приладу. Перш ніж встановлювати котел, прилад вирівнюють по рівню. Якщо у вас підлоговий котел, то під нього обов’язково встановлюють спеціальний піддон.
  • Необхідно перекрити водопровід в будинку. За допомогою перехідників і муфт пристрій під’єднують до опалювальної системи. Після всіх робіт підключають електрообладнання: автоматичний вимикач і ПЗВ.
  • Для котла роблять заземлення: всі дроти пакують у спеціальний кожух і направляють в отвори для проводки. При цьому чим більше потужність пристрою, тим більше перетин кабелю.
  • Після заземлення проводять тестування і перший запуск.
  • Підсумок

    Щоб зробити правильний вибір, не варто орієнтуватися тільки на вартість або марку. При купівлі зверніться за консультацією до фахівця. Якщо хочете заощадити кошти, заздалегідь розрахуйте необхідну потужність приладу з урахуванням особливостей вашої оселі та факторів, що впливають на кінцеву температуру в приміщеннях.
