У деяких випадках необхідно надати торця мідної труби потрібну форму, тобто, розширити його, зробити конусоподібним. Це потрібно, наприклад, для забезпечення з’єднання труби з фітингом в системах кондиціонування. Для цієї мети застосовується вальцювання для мідних труб. У промисловому масштабі це робиться за допомогою прокатування по трубах високоміцних вальців. Ми ж розглянемо, як таку роботу виконати ручним інструментом. Оскільки від якості з’єднання залежить працездатність всієї системи, то важливо, щоб поверхня отриманого конуса повинна бути гладкою, без тріщин і задирок.
Можна виділити дві категорії таких пристосувань: конусні і ексцентрикові.
Зміст
- 1 Конусний развальцовщик для мідних труб
- 2 Ексцентриковий развальцовщик
Конусний развальцовщик для мідних труб
Є досить простим інструментом для мідних труб, що мають прийнятну вартість. Складається він з струбцини, в якій затискається мідна труба, а також з притискного механізму, який має сталеву конусну втулку. Принцип його роботи полягає в наступному.
Мідна труба фіксується в затискному механізм так, щоб її торець трохи виходив за межі механізму. Виступаючий ділянка як раз і піддається вальцеванию. Конусна втулка опускається в трубу за допомогою обертання ручки. Виконуючи плавне вдавлення сталевого конуса в трубку, вдається отримати необхідне розширення міді на кінці труби.
Такий спосіб не потребує професійної підготовки і може з успіхом використовуватися навіть початківцями майстрами. Купити вальцювання для мідних труб конусного типу без ексцентрика можна практично в будь-якому магазині. Її вартість невисока і складає близько 600 рублів, залежно від виробника.

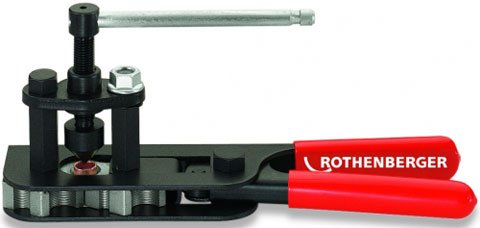

Конусний развальцовщик для мідних труб фірми ROTHENBERGER
Ексцентриковий развальцовщик
Розвальцьовування для мідних труб може мати дещо іншу конструкцію. У ній також є конус, але він працює не за принципом вдавлювання в трубу, а здійснює обертальні рухи, поступово розгладжуючи і розширюючи трубні стінки. Такий інструмент є більш досконалим, так як дозволяє отримати однакову товщину стінок, навіть якщо спочатку товщина по периметру труби була різна. Та й поверхня внутрішніх стінок виходить гладкою.
Інструмент має струбцину, на якій розташовано декілька отворів, призначених для різних діаметрів труб.

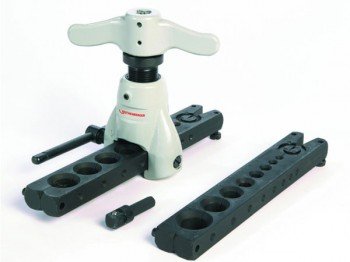

Ексцентриковий развальцовщик для мідних труб фірми ROTHENBERGER
Перед початком роботи необхідно зняти фаску з внутрішньої сторони торця труби, а також переконатися в тому, що труба має ідеально круглий перетин. Якщо перетин деформоване, то герметичність майбутнього з’єднання опиниться під питанням. Для виправлення цього дефекту використовують калібрувальник.
Труба затискається в струбцині, після чого, обертаючи рукоятку притискного механізму за годинниковою стрілкою притискують трубу до матриці. На торці труби утворюється ідеальний конус.
Також для монтажу мідних труб вам обов’язково знадобиться трубогиб.
Вартість ексцентрикового інструменту декілька вище. Вона починається від 1000 рублів і може доходити до солідних значень. Купуючи вальцювання для особистих потреб, зверніть свою увагу на набір для вальцювання мідних труб. Як правило, у нього також входить труборіз, що в господарстві не завадить. Деякі набори містять тріскачку, зенковку, додаткову матрицю, а також всілякі доповнення для зручності роботи.
Якщо ви хочете купити якісний товар, то повинні знати найбільш відомі бренди в даній області. Це фірми HAZET, GEDORE, WERA, ROTHENBERGER (Німеччина), BRITOOL (Англія), BELLOTA (Іспанія), KAPRIOL, BETA (Італія).
Також вам буде корисно подивитися відео, про вальцюванні мідної труби з допомогою развальцовщиков ROTHENBERGER
