Установка печі Булер'ян своїми руками: вибір місця, пристрій підстави та димаря

Печі Булер’ян відносяться до категорії простих і одночасно високоефективних опалювальних приладів. Працюють вони на дешевому паливі — дровах, відходах деревообробки, пелетах, деревному вугіллі, картоні та папері. (Докладніше про те як і чим правильно топити Булерьян читайте тут).

При цьому відрізняються вражаючою економічністю і високим ККД, який може досягати значних 85%. До достоїнств таких печей також можна віднести швидкий і безвідмовний запуск після тривалого простою, можливість розпалювання при мінусових температурах, мінімальні вимоги для початку експлуатації.

Булерьян можуть працювати в двох режимах — горіння палива, коли є необхідність забезпечити швидкий прогрів приміщення, і тління, при якому піч буде відносно стабільно підтримувати необхідні показники на градуснику. Додаткового обслуговування, крім періодичної закладки нової партії дров через 5-12 годин і, при необхідності, простою регулювання тяги, в цей час не знадобиться.

Зміст:

Сфера застосування печей
Місце під піч
Підстава для печі
Димар печі

Зміст

Сфера застосування печей

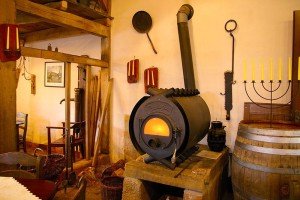

піч Булерьян

Дров’яні печі відмінно зарекомендували себе в опаленні господарських об’єктів (теплиці, майстерні, гаражі). Булерьян можна використовувати і як альтернативне резервне опалення в приватному житловому будинку. Наприклад, згодяться вони в період міжсезоння, коли погодні умови змушують швидко прогрівати приміщення.

У сильні морози такі печі можуть допомогти підтримувати комфортну температуру в будинку, значно полегшивши навантаження на центральну систему опалення. Це відмінний варіант для дачі, якщо передбачається приїжджати туди періодично, але в різний час року. Обладнати серйозні опалювальні комунікації в такому випадку не має сенсу.

Булер’ян ж, як не можна краще підходить для того, щоб швидко і просто вирішити проблему з опаленням будинку. До того ж ці печі відрізняються своєрідною красою і крім своїх основних функцій можуть стати оригінальним і незвичайним елементом, що дозволяє нестандартно оформити інтер’єр приміщення.

Печі Булер’ян коштують недорого і їх просто придбати, а можна зробити своїми руками. Установка подібних опалювальних приладів надзвичайно проста, і при бажанні її можна виконати самостійно. Знадобиться тільки визначити і правильно обладнати місце під піч, встановити агрегат і підключити його до димоходу.

Місце під піч

Розташування печі в будинку має величезне значення. Для опалення всього будови краще обладнати місце на першому поверсі в найбільшій кімнаті. Тоді тепле повітря від працюючої печі буде поступово поширюватися на всі інші приміщення.

Індивідуальне розміщення переважно в тих випадках, коли передбачається використовувати її для обігріву тільки однієї кімнати.Опалювальні прилади такого типу встановлюються з розрахунком, щоб вони могли:

ефективно обігрівати всі приміщення;
не заважати вільному пересуванню людей;
мати достатній простір для обслуговування;
і постійний приплив повітря для горіння палива.

Найчастіше печі Булер’ян розташовують біля зовнішніх або внутрішніх стін будинку. Дуже популярно кутове розміщення. Можлива й установка в центрі кімнати, але тільки за умови, що приміщення досить просторо. Для безпечної експлуатації опалювального приладу необхідно витримати таке мінімальне відстань від корпусу печі до стін:

1 метр — для дерев’яних конструкцій;
0,7 метра — для обштукатурених і облицьованих плиткою підстав;
0,5 метра — для одинарної цегляної кладки або захисної конструкції з мінеральної вати і суцільнометалевого листа;
0,3 метра — для подвійний цегельної кладки з облицюванням з негорючих матеріалів.

Крім того, перед топкою завжди має залишатися незайняте простір розміром не менше ніж в 1, 25 метра. За вимогами пожежної безпеки його необхідно вкрити суцільним листом металу для запобігання випадкового загоряння приміщення від випала іскри.

Підстава для печі

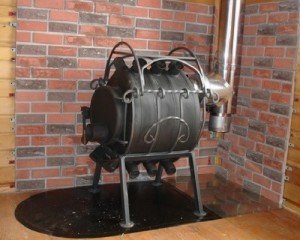

піч Булерьян на зварної металевій підставці

Підставою під піч може служити, наприклад, цементна стяжка. Це міцне, довговічне і вогнетривке покриття забезпечить одночасно і хорошу стійкість агрегату і пожежну безпеку в приміщенні. Крім цього, можливо вибудувати суцільний подіум з цегли з подальшим облицюванням його плиткою або каменем.

Як варіант фундаменту допускається укладання на підлогу асбоцементного листа під всі підстава печі, плюс верхнє покриття повинна бути виконана з цільного товстого металу, надійно закріпленого по всьому периметру. Мінімальні розміри підстави повинні бути більше габаритів моделі печі:

з боків — на 20 см з кожного боку;
попереду і ззаду — 0,6 м.

Зверніть увагу: печі заборонено ставити на дерев’яні підлоги, лінолеум і будь-яке інше запалюється покриття. Всі подібні матеріали варто відразу видалити, а для установки Булерьян приготувати на обраному місці гарне підгрунтя.

Якщо фундамент для печі робився врівень з підлогою, для поліпшення циркуляції повітря через нижні отвори труб і, як наслідок, більш якісного прогріву приміщення, Булерьян варто підняти на невелике піднесення. Це можуть бути:

цегляна кладка на глиняному розчині з подальшим облицюванням декоративним негорючим матеріалом;
зварна металева підставка з труб під ніжки конструкції;
кам’яні плити за умови їх цілісності.

Мінімальна висота підйому повинна становити 20 см, максимальна — 60 див. Піч повинна розташовуватися на узвишші стійко і не хитатися. (Як зробити підставку під піч Булерьян самостійно читайте в цій статті).

Димар печі

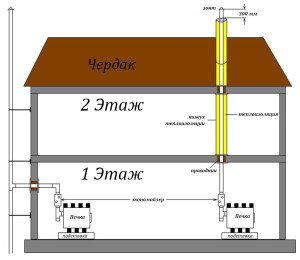

Схема влаштування димоходу для печі Булер’ян

Важливим моментом у встановленні Булерьян є монтаж димаря. Робота печі передбачає постійний відвід диму через прямий вертикальний канал з мінімальною горизонтальною ділянкою в районі вихідного патрубка, який розташований на задній стінці конструкції корпусу. В залежності від розташування опалювального приладу всередині будинку є два варіанти розміщення димохідних труб:

зовні будівлі (при розташуванні печі біля несучих стін);
всередині будинку (при розташуванні її біля внутрішніх перегородок).

Найчастіше матеріалом для димоходу служать металеві труби з товщиною стінок від 2 мм або аналогічні елементи з нержавіючої сталі зі стінками від 0,8 мм. Нерідко для виконання димоходів використовують і труби типу «сендвіч». При монтажі трубного димоходу варто дотримуватися таких правил:

Для зручності монтажу внутрішній діаметр димохідних труб повинен трохи перевищувати зовнішній діаметр вихідного патрубка, але рівно настільки, щоб деталі можна було з’єднати між собою без видимого зазору. Весь димохід повинен виконуватися деталями одного перерізу, зменшення мінімальних розмірів неприпустимо, це може привести до некоректної роботи опалювального приладу.

Частини димоходу, виходять на вулицю або в неопалюване горищний простір, необхідно утеплювати шаром мінеральної вати товщиною до 20 мм. Теплоізоляція повинна бути закрита трубами більшого розміру для запобігання передчасного псування утеплювача. Розміри підбираються індивідуально і залежать від товщини укладеного матеріалу. При використанні «сендвіча» необхідність утеплення відпадає, так як в самій конструкції труб він вже передбачено.

При двоконтурної конструкції димоходу повинен дотримуватися правильний порядок з’єднання елементів. Для внутрішніх труб — кожна наступна деталь повинна входити всередину нижчої. Для зовнішніх — верхні відрізки повинні одягатися на нижні, що запобігає потраплянню вологи в шари утеплювача.

Горизонтальна частина в димоході не повинна в ідеалі перевищувати 1 метр. Але іноді домогтися цього неможливо. Виною тому можуть стати мінімально дозволені пожежним наглядом допуски, товсті стіни, складний рельєф фасаду. Сума цих величин може бути більше. Для створення нормальної тяги доведеться збільшувати висоту димаря.

Натисніть, щоб побачити схему димоходу під піч Булерьян всередині будинку

Мінімальна висота димаря за рекомендаціями виробника повинна становити для самої маленької моделі 5 м, 6 і 7 м для великих печей. При цьому верхня частина труби повинна підніматися саме мале на 0, 5 м над верхньою точкою даху. Перевищення цього показника на 1, 5 м говорить про необхідність влаштування спеціальної системи розтяжок покликаної утримувати димар в нерухомому стані.

Верхню частину труби варто обладнати захисним елементом у вигляді грибка або конуса. Так атмосферні опади не зможуть проникнути в димохід, а тяга буде сильніше.

Для періодичного очищення димоходу від сажі та конденсату в районі з’єднання горизонтального і вертикального ділянки ставиться трійник, нижня частина якого триває невеликим відрізком труби і закінчується знімною кришкою.

При зовнішньому розташуванні димаря горизонтальна його частина проводиться через стіну за допомогою спеціального прохідного патрубка, фасонного елемента з теплоізоляцією, що захищає стіни від високих температур пічних газів. В районі трійника кріпиться кронштейн, який підтримує всю конструкцію димаря. Вертикальна частина фасаду через кожні 2 метри посилюється хомутовыми кріпленнями або стінними кронштейнами для додання трубі додаткової жорсткості.

Внутрішнє розташування димоходу передбачає проходження міжповерхових перекриттів і покрівлі, які здійснюються через прохідний патрубок і дахову проходку відповідно. У будинках, де перекриття зроблено з деревини, варто вжити додаткових заходів безпеки. Між елементами конструкції і гільзою патрубка необхідно прокласти додаткову ізоляцію з будь-якого негорючого фольгованого утеплювача.

Візьміть на замітку: місця з’єднання елементів димаря можна скріпити між собою хомутом, заклепками або саморізами, що тільки додасть додаткову міцність всієї конструкції. Проте треба стежити, щоб стикування не припадала на похідні патрубки, розташовані як на стіні, так і в міжповерхових перекриттях.

Після закінчення монтажу труб варто перевірити силу тяги в каналі димоходу. Найпростіший спосіб — це скористатися звичайною газетою. Невеликий фрагмент листа потрібно піднести до відкритого нижнього отвору димоходу. Якщо тяга є — папір негайно відреагує відхиленнями в бік каналу.

Тепер залишається тільки встановити Булерьян на належне йому місце, з’єднати піч з димарем і заізолювати стик пічним герметиком. Для перевірки якості виконаних робіт варто також влаштувати контрольний розпалювання печі невеликою кількістю сухих трісок. Відсутність задимлення в приміщенні і «протікання» в місцях стикування елементів димоходу вкажуть на те, що все було зроблено правильно. На цьому монтаж дров’яної печі Булер’ян можна вважати завершеним.
