Газовий котел – це універсальний прилад для нагрівання рідини, використовуваної в якості теплоносія в автономних системах опалення квартири або приватного будинку. Оскільки для роботи котла застосовується вибухонебезпечний газ, його підключення повинно забезпечувати максимальну безпеку для мешканців будинку. Тому монтаж настінного газового котла і всі роботи по його приєднанню до опалювальної та газової магістралі повинні виконуватися в строгій відповідності з будівельними нормами і правилами.
Зміст
Можна встановлювати котел самостійно?
Заходи по встановленню системи газового опалення завжди починаються з розробки проекту, який узгоджується з представниками місцевих наглядових служб. У проекті зазначаються всі необхідні параметри котла, визначається місце його установки і описується схема функціонування всієї системи.
Тільки після затвердження проекту певна частина монтажних робіт може бути виконана самостійно.
Однак необхідно мати на увазі, що не всі виробники допускають самостійне інсталяцію своїх котлів:
- Фірми Ariston, Bosch, Viessmann і деякі інші зобов’язують покупців виробляти монтаж тільки силами сертифікованих установників;
- Більш лояльні постачальники, такі як Electrolux, BAXI, Ferroli, не забороняють неавторизовану установку настінного котла, але для пуско-налагодження системи опалення все одно вимагають залучати фахівців з допуском на підключення електричного та газового обладнання.
Таким чином, якщо ви плануєте монтувати котел власноруч, перед його покупкою переконаєтеся в тому, що це дозволено виробником.
до меню ?
Вимоги до місця установки котла
Навісний котел краще встановлювати в окремому приміщенні, яке називається топкової або котельні. Вимоги до такого приміщення залежать від типу встановленого котла, а точніше, від його типу камери згоряння.
Відкрита камера згоряння
Схема роботи такого пристрою ідентичне звичайній пічці, яка забирає повітря з приміщення і видаляє відпрацьовані гази через димар, використовуючи природну тягу. Подібні котли вимагають певного об’єму повітря в приміщенні, в іншому випадку газ не буде згоряти повністю, утворюючи токсичні речовини, небезпечні для здоров’я. Крім того, при установці настінного котла необхідно передбачити вікно на вулицю площею не менше 0.5 кв. м., а також місце для проведення обслуговування. Стіни приміщення повинні бути оброблені вогнестійкими матеріалами.
Відкрита і закрита камера згоряння
Обсяг котельні залежить від загальної потужності підключених приладів опалення: 8 куб. м. при потужності котла до 30 кВт, 13-14 куб. м. для 30-60 кВт і 15 і більше куб. м. для потужностей до 200 кВт.
Закрита камера згоряння
У таких котлів в комплекті є спеціальний коаксіальний димохід. Він являє собою подвійну трубу, зовнішня частина якої служить для забору повітря з вулиці, а внутрішня – для видалення продуктів горіння. Монтаж таких систем вимагає обов’язкового підключення до електричної мережі для живлення вентилятора, який забезпечує циркуляцію повітря по закритому димоходу.
Котли з закритою камерою згоряння більш екологічні і безпечні, тому можуть розташовуватися безпосередньо в житловому приміщенні (на кухні, у ванній кімнаті, коморі тощо). Вимоги до параметрів димоходу в цьому випадку не нормуються, так як за видаленням газових відходів повністю стежить автоматика.
У міських квартирах дозволено встановлювати тільки котли з закритою камерою згоряння.
до меню ?

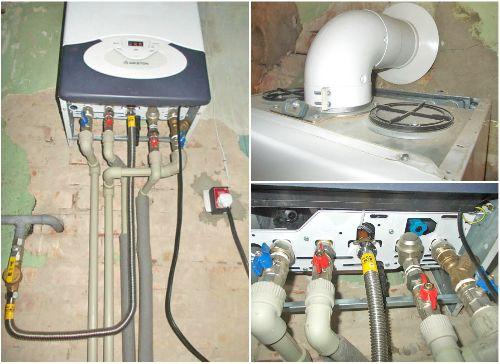

Процес монтажу настінного котла
Монтаж і підключення настінного котла – важлива і відповідальна частина реалізації всієї системи опалення. Порядок і специфіка робіт залежить від типу камери згоряння і кількості використовуваних контурів (тільки опалення або опалення плюс водопостачання).
Оскільки в даний час частіше зустрічається використання одноконтурних котлів з закритою камерою, весь процес монтажу буде описаний саме для такої модифікації. Там, де необхідно, будуть зроблені примітки про особливості установки того або іншого типу котла.
Кріплення на стіну
Газовий навісний котел повинен монтуватися на спеціальний кронштейн, який обов’язково входить в комплект поставки. Для правильної установки кронштейна не завжди підійдуть кріпильні елементи, які лежать всередині коробки. Можливо, їх доведеться підбирати окремо, з урахуванням матеріалу стіни, на яку передбачається повісити котел.
У разі утруднень краще звернутися до фахівців на будь-який будівельний ринок. Настінний кронштейн повинен витримувати вагу котла і всього навісного обладнання і забезпечувати її рівний, без перекосів, положення.
Частини стін, що знаходяться безпосередньо за тепловим агрегатом, повинні бути захищені вогнетривким матеріалом. Висота підвісу нижній частині газового котла – не менше 800 мм, відстань від стіни до задньої поверхні котла – 5 див.
Підключення магістральних труб опалення
Кількість труб, які необхідно підключити до котла, залежить від типу системи опалення (однотрубна або двотрубна). У будь-якому випадку перед виконанням з’єднань необхідно видалити захисні заглушки з патрубків котла.
На вхід обратки рекомендується встановити сітчастий фільтр для захисту від потрапляння всередину котла бруду і сміття з магістралі.
Особливу увагу необхідно приділити якості води, особливо її жорсткості. Якщо цей параметр не відповідає вимогам виробника, бажано використовувати спеціальне очисне обладнання, наприклад, полифосфатные дозатори. В іншому випадку настінний котел може швидко вийти з ладу.

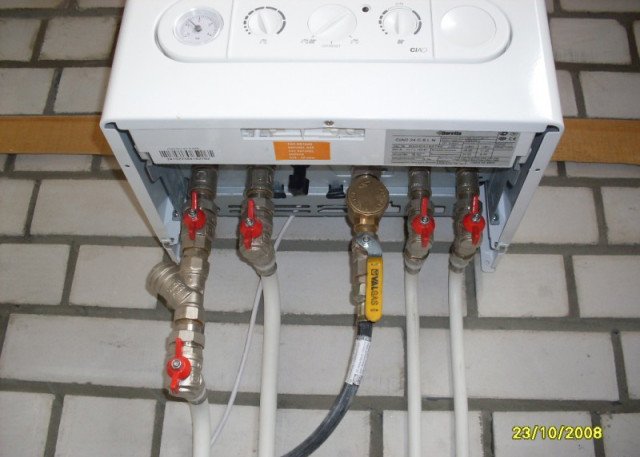

Підключення водяних контурів і газопроводу
Під’єднання до газової мережі
Підключення котла опалення до газопровідної магістралі повинен виконувати тільки фахівець з відповідним допуском. В процесі робіт буде потрібно встановити:
- Кульовий газовий вентиль. Його ставлять безпосередньо на вході в настінний котел;
- Лічильник газу і датчик витоку. Вони врізаються в магістраль до котла і служать для обліку споживання газу і забезпечення безпеки;
- Термозапорный клапан. Його наявність наказано правилами пожежної безпеки. При підвищенні температури поблизу настінного котла до певного значення (наприклад, при пожежі) цей клапан автоматично перекриває подачу газу.
Під’єднання до електричної мережі
Ці роботи потрібні не для всіх котлів. Для атмосферних агрегатів з відкритою камерою наявність електрики не обов’язково. В котлах з закритими камерами є вентилятор для відведення газових відходів і система автоматики, до яких необхідно підключити електроживлення. Зазвичай застосовується трьохпровідна схема включення (з заземленням).
Вкрай бажано включати навісний котел в електромережу через стабілізатор напруги. Це допоможе уникнути різких стрибків напруги і продовжить життя дорогого газового обладнання.
Висновок в трубу димоходу
Для атмосферних газових котлів обов’язковою умовою є підключення до індивідуального димоходу. Настінний котел з’єднується з димоходом за допомогою залізної труби необхідного перерізу, стійкої до високих температур, впливу продуктів згоряння і механічного зносу.

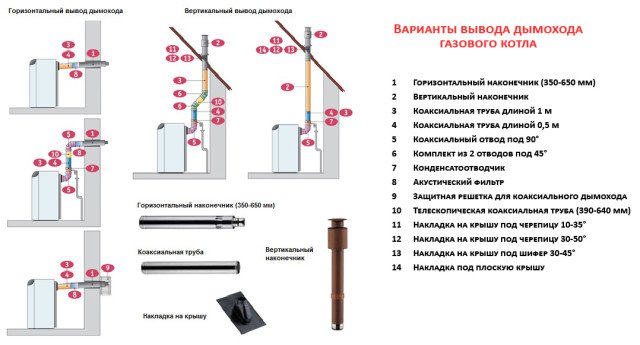

Способи установки димоходу газового котла
Перед виконанням з’єднань бажано переконатися в тому, що димар не засмічений монтажним сміттям і залишками сажі. Для установки ділянки труби від котла до димоходу потрібно забезпечити виконання наступних правил:
- Вертикальний відрізок на виході з газового котла повинен мати довжину не менше двох діаметрів до повороту;
- Далі труба ведеться нахилом в бік котла;
- Ділянка приєднання до димоходу повинен мати мінімально можливу довжину.
У котлів з закритою камерою відведення продуктів згоряння здійснюється набагато простіше. Такі котли можна підключати до колективних димоходів або використовувати коаксіальну трубу, що виходить на вулицю через стіну. Якщо ви встановлюєте настінний котел із закритою камерою, то стежити за висотою підвісу газової труби немає необхідності: необхідну тягу в ній створить вбудований вентилятор.
Заповнення системи водою
Перед тим як провести пробний пуск, систему опалення необхідно заповнити водою. Для цього треба відкрити вентиль, який зазвичай розташовується в нижній частині навісного котла. Закачувати воду потрібно до досягнення тиску приблизно у 2 атмосфери.
Цей процес бажано проводити якомога повільніше, для того, щоб забезпечити виведення наявного всередині повітря.
В цей же час вся схема системи опалення повинна бути перевірена на герметичність.
до меню ?
Перший запуск
Для першого запуску настінного котла необхідно запросити сертифікованого фахівця. Як правило, навчені співробітники є в більшості компаній, що займаються продажем котлів і обладнання для систем опалення. Він виконає всі настройки та перевірить режими роботи системи.
В процесі пуско-наладки краще поставити йому всі питання по управлінню і особливостям використання пристроїв системи опалення. Якщо все працює нормально, можна підписувати акт введення в експлуатацію і насолоджуватися теплом і затишком в будинку.
Підіб’ємо підсумки: установка настінного газового котла – досить складна і копітка інженерна операція, що вимагає досвіду будівельно-монтажних та сантехнічних робіт та обов’язкової присутності фахівців на окремих її стадіях. Однак, виконуючи самостійно ті етапи, що дозволяє техпроцес, можна непогано заощадити на послугах монтажної бригади, але й отримати почуття глибокого задоволення від грамотно виконаної серйозної роботи.
