Все більше людей останнім часом замислюються про придбання та встановлення приладів для контролю мікроклімату в оселі. В міських умовах, особливо якщо квартира повністю знаходиться на сонячній стороні, кондиціонер є єдиним варіантом для створення комфорту в спекотні літні місяці. Чимала вартість цього корисного пристрою викликає бажання заощадити, виконавши монтаж спліт-системи своїми руками. Так складна ця процедура, як запевняють компанії, що займаються установкою кондиціонерів? І як встановити кондиціонер самостійно за всіма правилами, щоб забезпечити його безперебійну роботу на тривалий термін?
Види кондиціонерів
Для створення комфортних умов в квартирах застосовуються наступні види кондиціонерів:

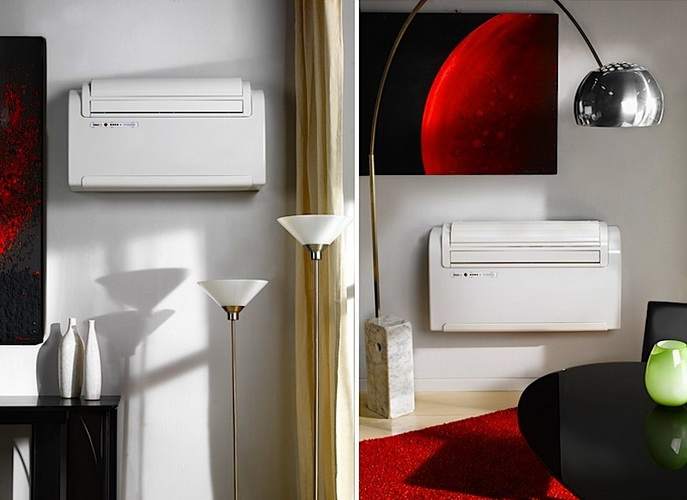

Моноблочні системи
Всі блоки кондиціонера містяться в одному корпусі. Це знижує вартість пристрою, але і призводить до певних незручностей: громіздкість системи і досить високої гучності від роботи компресора навіть не на повній потужності. Вони, в свою чергу, діляться на два виду:
Двоблокові системи

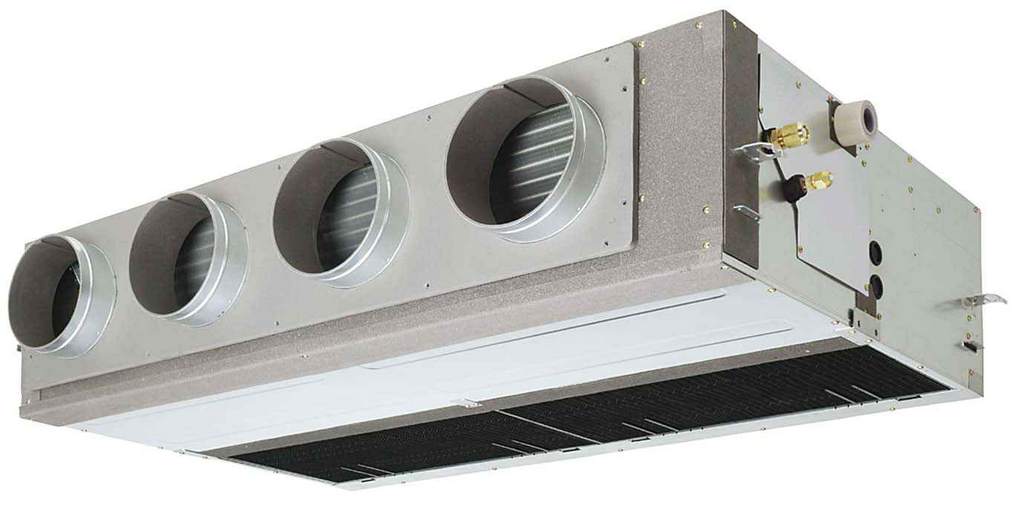

У пристроях такого типу холодоагент циркулює між зовнішнім і внутрішнім блоками кондиціонера. Головна перевага таких систем – безшумність. Основний «порушник спокою» – компресор, знаходиться за стіною. Внутрішні блоки мають різну конструкцію і можуть бути розміщені в найбільш зручному місці. Діляться на 3 різновиди:
Підготовка до установки кондиціонера своїми руками: вибір місця

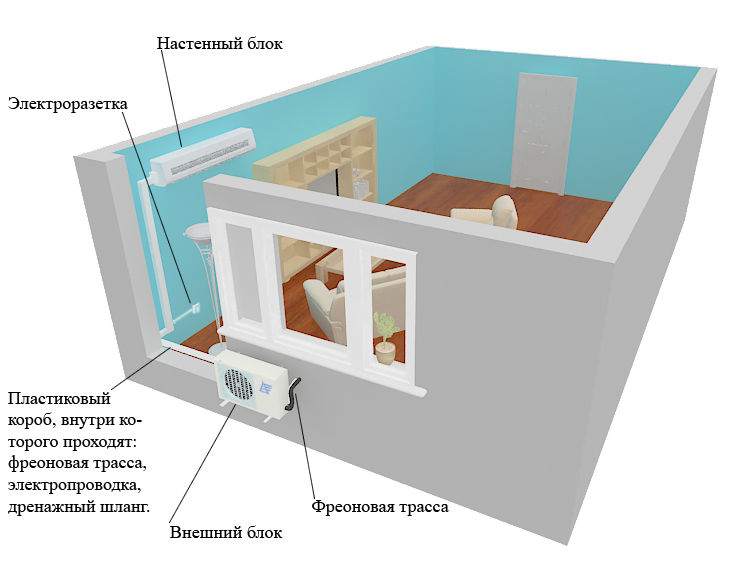

Так як найбільшою популярністю користуються настінні спліт-системи, то і описувати, як встановити кондиціонер своїми руками, будемо стосовно до них.
Вибір місця розміщення зовнішнього блоку кондиціонера в багатоквартирному будинку може викликати деякі труднощі:
- У зовнішньому блоці системи відбувається охолодження холодоагента, тому його слід розмістити так, щоб по можливості уникнути нагрівання сонячними променями. Добре підходить північна або східна сторона будинку або балкона.
- Масивний зовнішній блок кондиціонера повинен бути розміщений так, щоб не заважати сусідам.
- Неприпустимо, щоб конденсат з дренажної труби стікав по стіні будинку. Її треба вивести якомога далі.
- Як і будь-який пристрій, зовнішній блок кондиціонера потребу в періодичному обслуговуванні. Тому він повинен бути розташований так, щоб до нього можна було дістатися без особливих зусиль і ризику.

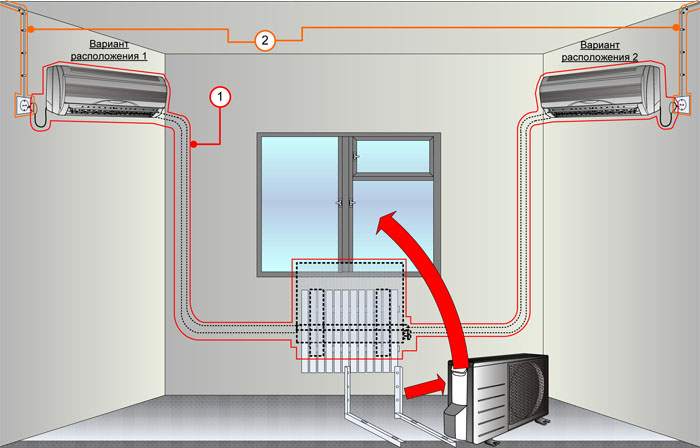

При виборі місця для внутрішньої частини системи теж існує ряд умов:
- Її не можна розміщувати біля елементів опалювальної системи.
- Неприпустимо, щоб внутрішню частину спліт-системи закривали штори або інші предмети, що перешкоджають вільному переміщенню повітря.
- Процесор блоку кондиціонера може вийти з ладу, якщо буде перебувати в області інтенсивних електричних перешкод, створюваних побутовими приладами. Тому, наприклад, його не можна розміщувати на кухні.
Інструменти
Підбір необхідного інструменту теж буде непростий. Для роботи знадобиться:
- Насоси: вакуумний і велосипедний.
- Набір для розвальцьовування труб. Краще в комплекті з труборізом. Іншим інструментом мідні трубки різати не можна – всередину їх обов’язково потраплять тирса, які виведуть з ладу вакуумний насос.
- Ример для чистової обробки развальцованных труб.
- Манометр для вимірювання тиску в системі кондиціонера.
- Індикаторна викрутка і тестер для монтажу електричної проводки блоків.
- Перфоратор.
- Бухта мідної трубки.
Трубки краще брати цілу бухту, з кінцями, завальцованими ще на заводі. Ніколи не можна вгадати, яким інструментом отрезалась трубка, якщо купувати тільки частину бухти. Мідні трубки не повинні мати вм’ятин, тріщин і інших дефектів.
Монтаж зовнішнього блоку кондиціонера
Відразу слід врахувати, що зовнішній блок кондиціонера повинен розташовуватися нижче внутрішнього.
- Після розмітки місць кріплень кронштейнів свердлиться отвір під комунікації. Зрозуміло, при цьому треба уникнути попадання свердла в інші комунікації або арматуру, тому місце для отвору треба вибирати уважно. В цегляній стіні його краще прокласти по шву кладки. Якщо бетонна плита має часту арматуру, то єдиний вихід – свердлити окреме невелике отвір під кожен дріт або трубку системи.
- Анкерними болтами до стіни кріпляться кронштейни. Можна закріпити зовнішній блок кондиціонера безпосередньо на балконі, трохи змінивши схему кріплення. Але в будь-якому випадку важливо дотримати рівень: при найменших перекосах системи виникнуть проблеми зі стоком конденсату.

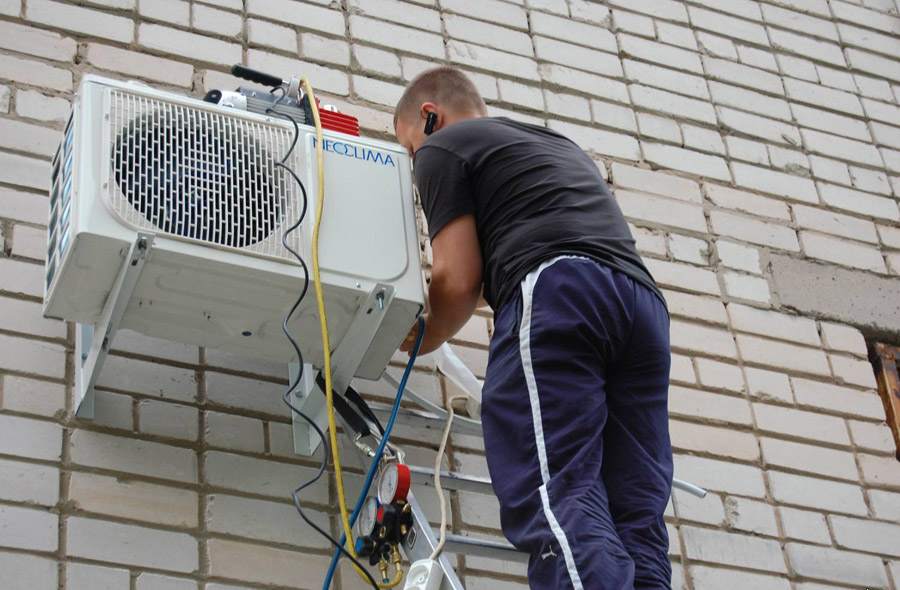

- Самий складний етап операції – це безпосередній монтаж зовнішнього блоку своїми руками. Він важить не менше 60 кг, саме тому цю роботу треба виконувати як мінімум удвох. Щоб надійно закріпити кондиціонер на кронштейнах може знадобитися допомога промислових скелелазів або спецтехніки.
Для нормальної роботи системи необхідно залишити між корпусом кондиціонера і стіною зазор не менше 100 мм.

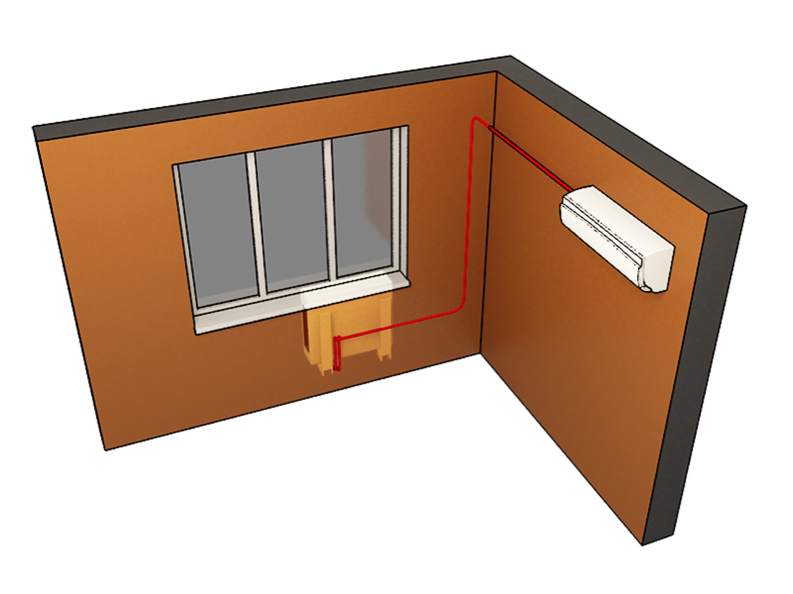

Установка внутрішнього блоку та необхідних комунікацій
Хід робіт:
- Внутрішній блок кріпиться своїми руками на монтажну пластину за допомогою системи засувок. Пластина надійно прикріплюється до стіни на відстані не менше 10 см від стелі та не менше 5 см від кута кімнати. Піднявши удвох внутрішню частину, її фіксують засувками.
- Мідні трубки кондиціонера для подачі холодоагенту відрізаються з запасом в метр на передбачувані вигини. Мінімальна довжина цих комунікацій – не менше 1,5 метра. Обережно зігнувши їх, надягаємо гайки і развальцовываем кінці. Гайки затягуються на штуцерах щільно, але без великого зусилля.
- Дренажна трубка кріпиться на блок різьбовим фланцем або за допомогою шматка термоусаживаемого шланга.
- Електроживлення кондиціонера обов’язково проводиться через автомат. Для спліт-системи прокладається своя проводка перерізом не менше 1,5 кв. мм. Жовтий провід з зеленою смугою – це зазвичай нуль. Тут знадобляться індикатор і тестер.
- Обидві частини кондиціонера з’єднуються багатожильними проводами за схемою з інструкції. При найменших сумнівах краще проконсультуватися з фахівцем, ремонт системи у разі неправильного підключення обійдеться дорожче.
Перевірка герметичності та заповнення системи
Виконується в такій послідовності:
- До ніпеля приєднується велосипедний насос, а всі зчленування і трубки покриваються мильним розчином. Якщо при подачі повітря з’являються бульбашки, то слід підтягнути гайки на штуцерах.
- Після перевірки герметичності проводять відкачування повітря з кондиціонера. До ніпеля приєднується вакуумний насос і працює не менше години. Це необхідно для повного видалення вологи з системи.

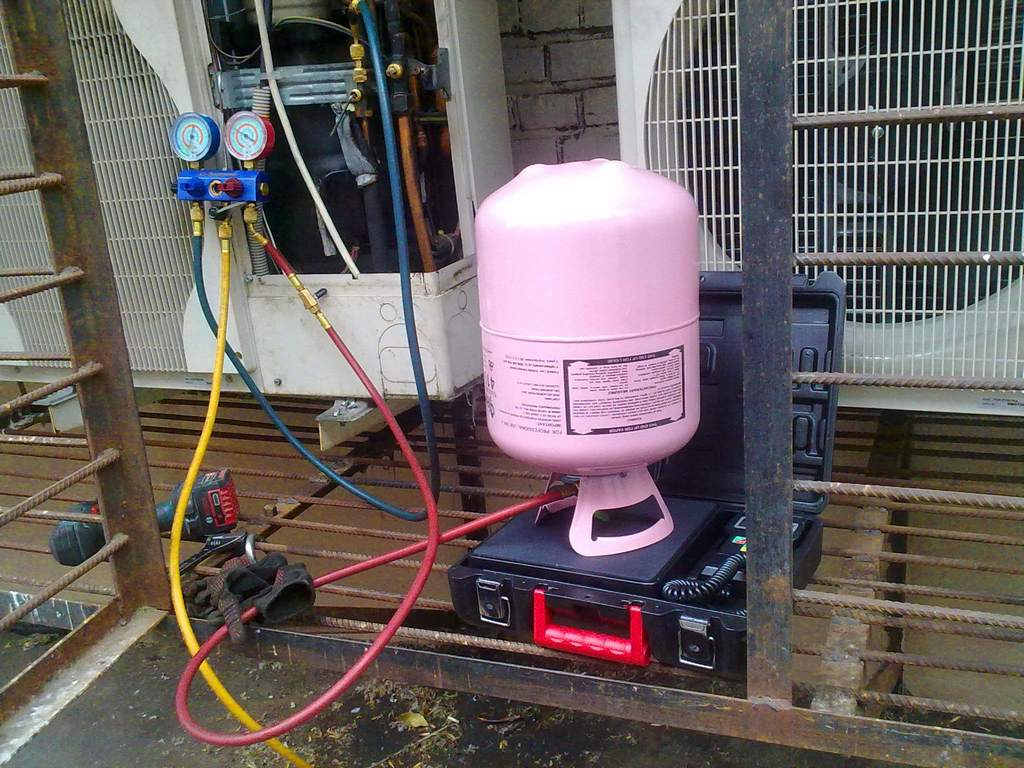

- Приєднавши до блоку з допомогою перехідника з манометром балон з фреоном, виробляють заповнення системи до досягнення тиску, вказаного в інструкції. Після чого включають електроживлення через автомат.
Якщо кондиціонер самостійно перейшов в режим тестування системи, то все вийшло. Якщо ні, то, можливо, допоможе запуск з пульта. В іншому випадку доведеться викликати майстра.
При позитивному результаті залишається лише утеплити джгут комунікацій між блоками фольгою і водостійкою ізоляційною стрічкою, після чого отвір в стіні задувається піною. Все, можна насолоджуватися роботою кондиціонера.
