Установка проточного водонагрівача в квартирі, як правило, потрібна у двох випадках. Перший – щоб на час профілактичних або ремонтних відключень магістралі централізованої подачі гарячої води забезпечити мінімальний комфорт для себе і рідних. Другий – облаштувати незалежну систему гарячого водопостачання за відсутності альтернатив в особі енергопостачальних організацій. В залежності від кінцевої мети, тип водонагрівачів і спосіб їх підключення можуть істотно відрізнятися.
Зміст
Стаціонарна установка
При необхідності установки газового або електричного проточного водонагрівача в цілях забезпечення гарячою водою декількох точок водораздачи, доцільна купівля потужного приладу (від 8кВт і вище). Тільки в такому разі можна розраховувати на гарячу воду в кількох кранах одночасно.
до меню ?
Підключення до мережі електричного водонагрівача
Монтаж електричного бойлера, як правило, не викликає труднощів — цей прилад компактний, тому вибір місця для його установки практично не має обмежень.
Корисно прислухатися до слів фахівців, які радять встановлювати водонагрівачі будь-якого типу ближче до точок водорозбору. При цьому краще всього встановити «проточник» на кухні, так як злив води в кухонну мийку здійснюється набагато частіше, ніж у ванну або душ.
Детальна схема організації підключення водонагрівача до електромережі
Перед підключенням електроприладу до мережі потрібно виконати нескладний підрахунок. Насамперед, потрібно визначити максимальний струмовий навантаження. Для цього достатньо поглянути на номінальний робочий струм пакетного вимикача, встановленого перед лічильником електроенергії. Приміром, він розрахований на 25А. Отже, сумарна електрична потужність всіх підключень дорівнює 25Ах220В=5500 Вт. У разі якщо навіть ваш водонагрівач буде розрахований саме на такий струм, потужності підключення виявиться недостатньо, адже в електромережу будуть додатково включені і інші прилади – холодильник, телевізор, мікрохвильова піч і т. д. Якщо ж ви вибрали малопотужний прилад, то його можна включити в звичайну електричну розетку.
Припустиме навантаження в 5.5 кВт є недосяжною розкішшю в квартирі старого житлового фонду. У старих будинках максимум, що можна вичавити з електропроводки – 16А (3.2 кВт).
Якщо вами запланована установка проточного водонагрівача потужністю 8 кВт і вище, то єдиним виходом із ситуації є модернізація проводки в квартирі. Вам знадобиться:
- заміна живильної лінії кабелями збільшеного перерізу;
- заміна автоматів на вводі;
- заміна електричного лічильника на трифазний (при необхідності).
Відразу скажемо, що задоволення монтажу трифазної мережі в квартирі – недешеве задоволення. Саме тому найбільш доцільною є встановлення потужного проточного електричного водонагрівача (від 12кВт) в будинку, обладнаному електроплитами. Там трифазна мережа присутня апріорі.
Отже, ви зважилися на заміну проводки. В такому разі вам знадобляться:
- автомати відключення, розраховані на струм не менше 63А;
- трижильний провід перетином не менше 4 кв. мм;
- пристрій захисного відключення (УЗО), розрахований на струм від 32А;
ВАЖЛИВО! Для підключення та монтажу нової електропроводки в квартирі доведеться звернутися до фахівців Жеку або енергопостачальної організації. В іншому випадку ваші дії будуть визнані незаконними.
Схема підключення водонагрівача дуже проста – достатньо з’єднати з фазою провід білого кольору, а з нулем – блакитного. Провід в жовто-зеленій обплетенні – заземлення. Для тих, хто незнайомий з правилами безпеки, відзначимо, що з’єднання цього проводу з робочим нулем категорично заборонено. Крім цього, рекомендується додатково заземлити корпус приладу.
до меню ?
Підключення до водопроводу
Монтаж стаціонарного проточного водонагрівача не складний, так як схема підключення дуже проста – достатньо з’єднати вхідний патрубок котла (він маркований синім кольором) до водопроводу з холодною водою, а вихідний (червоне маркування) – до трубопроводу гарячого водопостачання. Підключити прилад можна як металопластикової трубою, так і поліпропіленової. Другий випадок буде більш надійним, так як не потрібно підтягувати з’єднання в процесі експлуатації.
Схема підключення водонагрівача за постійною схемою
Сам монтаж проводять поетапно:
- врізають трійники в трубопроводи з гарячою і холодною водою;
- до тройникам приєднують кульові крани. Для герметизації можна використовувати як фум-стрічку, так і клоччя з пастою;
- З боку вхідного патрубка водонагрівача бажано встановити фільтр для очищення води;
- З’єднують відповідні патрубки приладу з кранами, встановлених на трубопроводах.
Слід нагадати про те, що перед використанням котла потрібно обов’язково перекрити кран гарячої води на вводі в квартиру, інакше гаряча вода буде йти в общедомовую мережу.
Не забудьте також перед першим запуском і в разі тривалого простою водонагрівача не включати живлення до тих пір, поки прилад не буде «развоздушен». Для цього досить відкрити будь-видатковий кран гарячої води і дочекатися рівного потоку без повітряних пробок. Якщо цього не зробити, то може спрацювати захист від сухого пуску, а при її відсутності ТЕН може вийти з ладу.
до меню ?
Тимчасова установка проточного водонагрівача
Тимчасова установка «проточника» потрібна при короткочасних відключеннях гарячої води. Для таких цілей зазвичай купують малопотужний (до 3.5 кВт) водонагрівач. Краще всього якщо котел буде укомплектований лійкою спеціальної конструкції або виливом (можлива також комплектація і тим, і іншим).

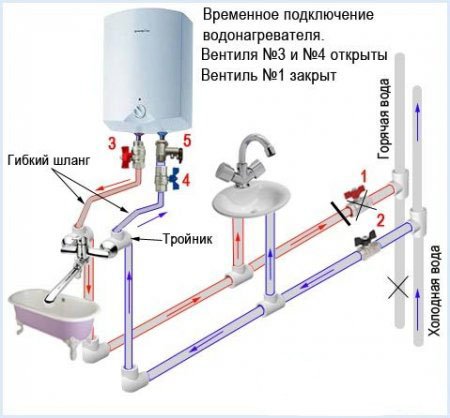

Ще один варіант підключення — використовувати трійник
Оскільки сила струму такого приладу зазвичай не перевищує 16А, то його можна включити в звичайну розетку. Важливо тільки, щоб вона була якісною і мала заземлення.
Схема підключення водонагрівача до водопроводу також елементарна – досить від’єднати гнучку підводку холодної води від змішувача на кухні або у ванній (в залежності від місця установки приладу) і підключити її до введення бойлера (він позначений синім кольором).
При включенні приладу дуже важливий порядок дій: спочатку відкривають кран змішувача, а напруга на апарат подають після появи води на виході з пристрою. Така схема не дасть Тену бойлера перегрітися. З такою ж метою прилад спочатку відключають від мережі, а потім перекривають подачу води. До речі, її температуру регулюють величиною напору, а в просунутих моделях ще й регулятором потужності нагріву.
Як і у випадку з потужними бойлерами, такі «проточники» обов’язково треба заземлити, а підключення до живлячої напруги виконувати тільки через УЗО.
до меню ?
Підключення газового водонагрівача
Якщо квартира підключена до газової магістралі, то найбільш економічним способом гарячого водопостачання буде установка газового проточного водонагрівача. Незважаючи на високу продуктивність таких пристроїв, природного газу вони споживають небагато, тому в плані економії коштів на сьогоднішній день не мають аналогів. Звичайно ж, ми зараз не говоримо про прилади, що працюють від альтернативних джерел енергії, які поки що не отримали належного поширення через свою дорожнечу.

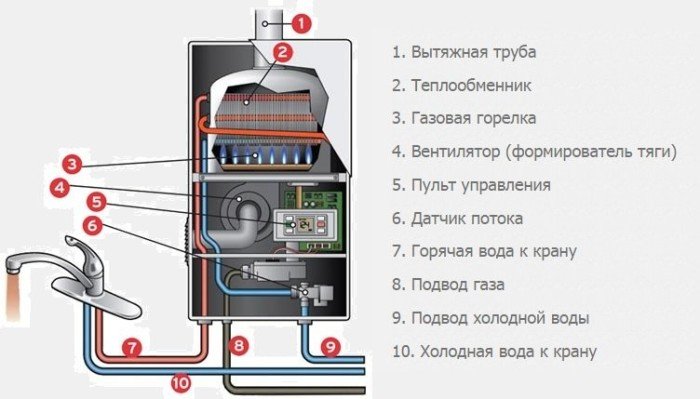

Пристрій газового водонагрівача
Для установки газового обладнання треба звернутися у відповідну організацію. Справа в тому, що тільки її спеціалісти мають право на монтаж і підключення приладів до магістралі. Вам же залишається підключити прилад до водопроводу.
Схема приєднання газового водонагрівача в квартирі до трубопроводів з гарячою і холодною водою повністю аналогічна нагоди зі стаціонарним водонагрівачем, тому повторюватися не будемо.
Особливістю газового бойлера є мідний теплообмінник з малими прохідними перетинами каналів. За рахунок цього досягається висока ступінь нагріву, однак це ж є й його «ахіллесовою п’ятою» — кальцій, розчинений у воді, випадає на його стінках у вигляді накипу.
Для вирішення проблеми з води з високою жорсткістю, то на вводі потрібно встановити фільтр для її пом’якшення.
Здійснюючи монтаж і підключення, не забувайте про заходи безпеки. Користуйтеся захисними засобами, а при роботах, пов’язаних з відключенням електрики, обов’язково поставте помічника біля щитка на сходовому майданчику. Не забудьте підключити захисне заземлення, а під час експлуатації періодично проводите огляд і перевірку роботи обладнання. Пам’ятайте – ці прості рекомендації врятували не одне життя.
