Перед власниками заміських будинків часто виникає питання про рівномірний розподіл тепла по всьому будинку.
Досягти такого теплового ефекту можна двома шляхами:
- переобладнати систему опалення методом заміни труб з великим діаметром;
- провести встановлення циркуляційного насоса опалення.
Якщо розглядати ці два способи з точки зору економічної вигоди, то перший варіант виявиться більш витратним і вельми недешевим. Установка циркулюючої помпи виявиться ефективним і порівняно недорогим засобом для рівномірного обігріву вашого будинку.
Поговоримо більш докладно про те, що являє собою насос цього виду, і як зробити його монтаж.
Зміст:
- Призначення
- Принцип розрахунку
- Види насосів
- Вибір місця врізки
- Схема і нюанси складання
Призначення
Цей тип агрегатів призначається для примусового обороту теплоносія в замкнутій системі опалення.
Тиск, який створюється циркулюючим насосом, має ефективно справлятися з гідравлічним навантаженням всіх елементів системи опалення.
Тому, щоб забезпечити необхідний напір для циркуляції теплоносія, потрібно правильно підійти до вибору циркуляційної помпи.
Принцип розрахунку
Для забезпечення максимального комфорту в будинку потрібно правильно розрахувати необхідну кількість теплової енергії.
Цей розрахунок проводиться на основі наступних моментів:
- погодні умови в даному регіоні;
- коефіцієнт теплопровідності будматеріалів, з яких побудований будинок;
- влаштування конструкцій підлоги і перекриттів житла;
- теплопровідні властивості вікон;
- розміщення будівлі відносно сторін світу та інше.
Результатом обчислень повинен виявитися обсяг подачі теплоносія в опаленні, який вимірюється в кубічних метрах за годину. Цей показник стане основоположним при виборі циркуляційного насоса.
Вибір циркуляційного насоса повинен відбуватися згідно з наступним важливим критеріям:
- здатність пристрою підняти теплоносій на певну висоту, яка називається напором і вимірюється в метрах;
- здатність за певний період перекачувати певний обсяг теплоносія, яка вимірюється в м3/год (це основний параметр насоса).
Види насосів
Знаючи, за яких параметрами і критеріями вибирати помпу, важливим також буде і вибір певного типу циркуляційного насоса.
Прийнято розрізняти два види цього пристрою:

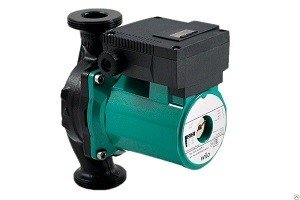

Циркуляційний насос «мокрого» типу
Ротор і статор розділені між собою металевою посудиною, що, в свою чергу, забезпечує надійну герметичність. Відмітною властивістю цього виду насосів є безшумність, що дозволяє їх практично використовувати в побутових опалювальних системах.
Помпи «мокрого» виду досить економічні і легкі в обслуговуванні пристрою, гарантійний термін роботи яких досить тривалий. Однак, ці насоси мають один недолік – коефіцієнт корисної дії становить лише 50%.

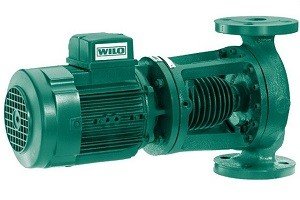

«Сухий» циркуляційний насос
«Сухий». Принцип роботи пристроїв цього виду полягає в тому, що ротор повністю не взаємодіє з теплоносієм.
Досягається це завдяки нержавіючим кілець, які при роботі притягуються один до одного, створюючи при цьому тонку плівку, яка надійно герметизує з’єднання.
Примітною особливістю циркуляційних насосів «сухого» типу є їх коефіцієнт корисної дії, який становить 80%. Недоліком же є їх велика гучність.
Майте на увазі: для установки сухого циркулюючого насоса необхідно обладнати окреме звукоізолюючу приміщення.
Насоси «сухого» виду прийнято поділяти на наступні типи:
- вертикальні;
- горизонтальні;
- блокові.
Але який би вид циркуляційної помпи не був обраний, головний момент полягає в тому, щоб виконати наступне: правильно здійснити врізку насоса в опалювальну систему.
Вибір місця врізки
Кожен фахівець з опалювального обладнання має своє бачення, де встановлювати циркуляційний насос, причому їх думки можуть істотно розрізнятися.

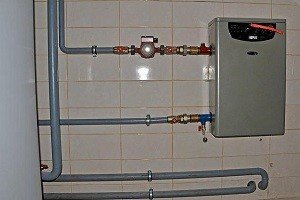

Проаналізувавши судження багатьох сантехніків, сміливо можемо дати пораду: циркулюючу помпу необхідно встановлювати безпосередньо біля опалювального котла на зворотному трубопроводі.
Таке розташування пов’язано з тим, що в цьому місці опалювальної системи найменше скупчення повітря, що може негативно позначитися на працездатності насоса. (Статтю про можливі неполадки і ремонті циркуляційного насоса своїми руками читайте тут).
Схема і нюанси складання

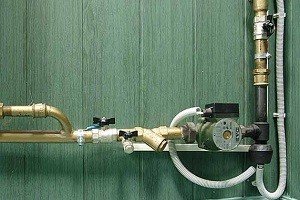

Врізка циркуляційного насоса в опалювальну систему повинна здійснюватися з допомогою байпаса або обведення. Байпас – це паралельний до основного трубопровід, на який врізається циркуляційний агрегат.
Обвід виконується з тією метою, що в разі несправності помпи або відключення електрики, опалювальна система могла працювати в автономному режимі.
Важливий момент: розмір труб байпасу повинен бути меншим, ніж діаметр основного трубопроводу.Обвід складається з наступних елементів:

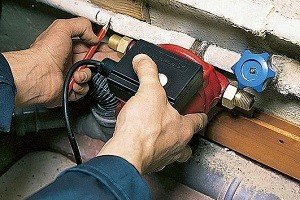

Візьміть на замітку: при установці насоса варто звертати увагу на напрям рух теплоносія в системі. Як правило, на корпусі помпи вказана стрілкою для правильного монтажу.Отже, знаючи всі характеристики циркуляційних насосів, а також нюанси монтажу, можна виділити в загальному випадку наступні етапи установки:
- розрахунок необхідної теплової енергії для обігріву будинку;
- вибір циркулюючого насоса згідно з розрахунками;
- вибір місця врізки помпи;
- підключення байпаса з насосом в систему;
- закачування теплоносія;
- запуск опалювальної системи і випускання повітря через центральний гвинт помпи.
Завжди потрібно дотримуватися правил установки та експлуатації насосних агрегатів, в іншому випадку ніхто не буде гарантувати правильне розподіл теплової енергії по вашому затишного житла.
Дивіться відео, в якому досвідчений користувач детально пояснює, як правильно встановити циркуляційний насос в систему опалення будинку:
