Трубогиб для мідних труб: види та особливості використання

Трубогиб для мідних труб: види та особливості використанняМідні труби широко використовуються в багатьох областях сучасного життя. Це холодильне обладнання, водопроводи, сантехніка, системи кондиціонування, паливні трубопроводи. Дуже часто доводиться вдаватися до згинання труб. Мідь є дуже пластичним матеріалом, тому легко піддається згинанню без яких-небудь руйнувань. Але якісно гнути мідні труби необхідно тільки за допомогою спеціального інструменту. Застосовується для цієї мети трубогиб для мідних труб. Якщо намагатися гнути труби просто руками, то вірогідним результатом буде надлом стінки труби.

Трубогиби можуть відрізнятися за своєю будовою і призначенням. Так, для згинання трубопроводів невеликого діаметра цілком зійде переносний ручний інструмент. А для великих діаметрів знадобиться вже допомога гідравліки.

Всі трубогиби розрізняються своїм пристроєм.

Можна виділити три основні групи:

  • пружинні;
  • важільні;
  • гідравлічні.

Можливо, вам потрібно вибрати трубогиб для мідних труб, ціна на який не надто велика. Тоді зверніть свою увагу на ручні моделі.

З іншим інструментом для роботи з мідними трубами ви можете ознайомитися в нашій статті «Інструмент для мідних труб». З неї ви дізнаєтесь про види інструмента та його застосування при монтажі труб різними способами.

Зміст

  • 1 Трубогиб пружинний для мідних труб
  • 2 Важільний трубогиб для мідних труб
  • 3 Як зігнути мідну трубу важільним трубогибом
  • 4 Гідравлічний трубогиб
  • 5 Електричний трубогиб

Трубогиб пружинний для мідних труб

Трубогиб для мідних труб: види та особливості використання

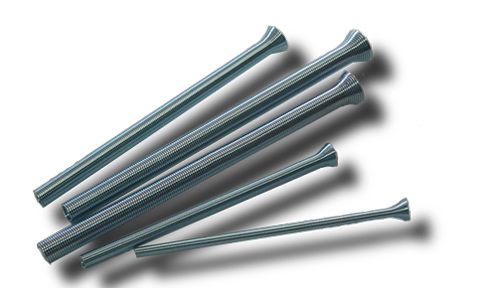

Трубогиб пружинний для мідних труб

Конструкція такого трубогиба гранично проста. Це пружина певного діаметру, виготовлена з якісної пружинної сталі. Внутрішній діаметр пружини повинен відповідати зовнішньому діаметру мідної труби. Один з кінців пружини виконаний у формі воронки (для зручності зняття). Мідна труба вставляється всередину пружини, після чого проводиться її згинання під будь-яким кутом. Матеріал і форма пружини не дозволяють трубці зламатися або деформуватися при згинанні.
Переваги пружинного трубогиба: невисока вартість (близько 100 рублів), проста конструкція і можливість гнути трубки в будь-яких напрямках і під будь-якими кутами.

Але є і недоліки: незручно працювати з дуже довгими трубопроводами, необхідно застосовувати фізичну силу, а також гнути можна тільки трубки невеликого діаметру.

Важільний трубогиб для мідних труб

Трубогиб для мідних труб: види та особливості використання

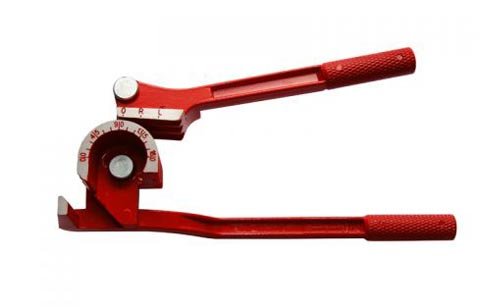

Важільний трубогиб для мідних труб

Трубогиб також є ручним інструментом, тому зараз ми розглянемо інший різновид — важільний трубогиб. Він складається з двох важелів, на одному з яких знаходиться черевик, а на другому — згинальний шаблон. На черевику і шаблоні знаходяться позначки, за якими можна зігнути трубу під потрібним кутом.

Переваги ручного важільного трубогиба: невеликі фізичні зусилля на важелях, можливість згинання труби під кутами до 180 градусів, компактність і невелика вага, можливість встановити точний кут згинання, відмінну якість роботи.

Недоліки: окремий важільний інструмент може працювати тільки з одним діаметром труб, використання для невеликих діаметрів.

Вартість важільного трубогиба стартує від 300 рублів і може доходити до 20 тис. рублів.

Ще однією більш просунутою різновидом важільного трубогиба, є трубогиб типу «арбалет», його конструкція дозволяє легко згинати труби під різними кутами.

Трубогиб для мідних труб: види та особливості використання

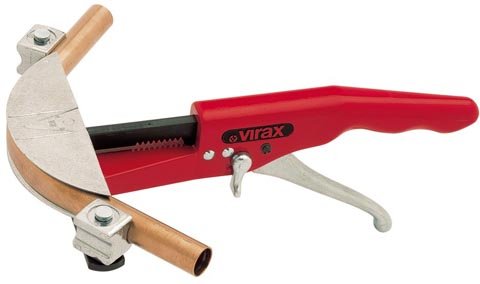

Трубогиб арбалет для мідних труб

Як зігнути мідну трубу важільним трубогибом

Рукоятки трубогиба розводяться в сторони, труба вкладається в канавку згинального шаблону, фіксується скобою. Важіль з черевиком накладається на трубу з таким розрахунком, щоб поєдналися між собою нульові мітки, нанесені на шаблоні і черевику. Після фіксації трубки в інструменті проводиться її згинання за допомогою важелів. Рух важелів проводять плавно, до потрібного кута. Після цього відкидається скоба і мідна трубка виймається з інструменту.

Різні моделі трубогибов можуть незначно відрізнятися від стандарту, але принцип їх роботи залишається завжди постійним.

Гідравлічний трубогиб

Трубогиб для мідних труб: види та особливості використання

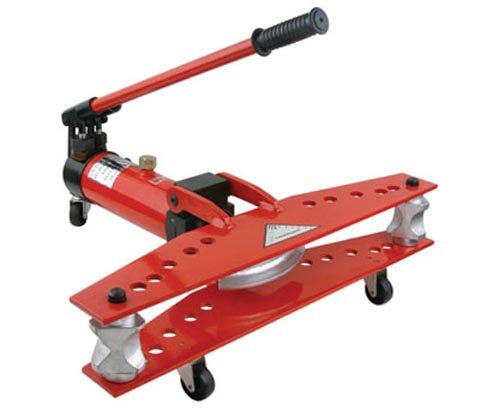

Гідравлічний трубогиб для мідних труб

Особливість даного інструмента полягає в тому, що всі зусилля по згинанню трубок бере на себе гідравліка. Такі апарати можуть бути ручними і стаціонарними, аж до верстатів.

Переваги: можна використовувати для будь-яких діаметрів труб, малі зусилля при роботі, можливість поставити процес на промислову основу.

Недоліки: іноді зайві габарити і висока вартість. Можна сказати, що ціна на гідравлічний трубогиб починається з 10 тис. рублів. Вона збільшується в залежності від розмірів і функціоналу пристрою.

Електричний трубогиб

Трубогиб для мідних труб: види та особливості використання

Електричний трубогиб для мідних труб

Ще одним різновидом трубогиба є інструмент з електричним приводом, у нього метод згинання труби аналогічний ручного важеля трубогибу. Згинання труби відбувається методом намотування, на трубогиб одягаються сегменти потрібного діаметру, після чого електричний привід виробляє згинання труби потрібного кута, для того щоб звільнити трубу, необхідно прокрутити сегмент трубогиба в зворотному напрямку.

Щоб обрізати трубу після згинання до потрібної довжини, скористайтесь труборізом для мідних труб.

Електричний трубогиб доцільно використовувати на великих обсягах, при монтажі мідного трубопроводу у виробничих масштабах.

Як згинати трубу за допомогою гідравлічного або електричного трубогиба, ви можете на наступному відео.

Гнуття труби проводиться на сталевих зразках труби, мідна згинається аналогічним чином, але зусилля при згинання буде в рази менше.

Вибирайте трубогиб для конкретної мети, під свої потреби. Тільки в цьому випадку ви зробите правильний вибір.
