Теплий водяна підлога є ефективною і надійною опалювальною системою, яка монтується під підлоговим покриттям. Він отримав популярність серед власників приватних будинків та квартир завдяки економічності та підтримання у приміщенні комфортних умов. Основою системи є труби для теплої водяної підлоги. Плануючи перейти на сучасний спосіб опалення, необхідно з’ясувати, які труби забезпечать його максимальну ефективність. До них пред’являються вимоги по механічній міцності, стійкості до високої температури, гнучкості, забезпечує можливість створення опалювального контуру. Інформація про властивості та характеристики виробів допоможе зробити правильний вибір.
Зміст
- 1 Вибір труб для водяного контуру
- 1.1 Зшитий поліетилен
- 1.2 Мідні труби
- 1.3 Металопластикові труби
- 1.4 Поліпропілен
- 1.5 Нержавіюча гофра
- 2 Розрахунок витрати труб
- 3 Вибір схеми укладання
- 4 Монтаж водяної підлоги
Вибір труб для водяного контуру
Рівномірність розподілу тепла, термін служби системи опалення та її вартість залежать від того, яка труба використовується для монтажу водяного контуру. Особливі умови експлуатації опалення під шаром стяжки ведуть до високої навантаженні і серйозних труднощів у випадку протікання і необхідності виконання ремонту. Труби, що використовуються для теплої водяної підлоги, повинні відповідати наступним критеріям:
- тривалість експлуатації до 50 років;
- зносостійкість – виріб піддається впливу води, високої температури, тиску;
- коефіцієнт розширення при нагріванні матеріал розширюється і може пошкодити бетонну стяжку, слід вибирати труби з низьким показником розширення;
- хороша теплопровідність – матеріал повинен повноцінно передавати тепло від гарячої води в навколишнє середовище;
- здатність до згинання;
- доступна вартість.
Які види труб відповідають перерахованим вимогам? Їх декілька: металопластикові, мідні, поліпропіленові, зшитий поліетилен, гофрована нержавіюча сталь. Кожен матеріал має свої особливості, які впливають на функціонування системи.
Зшитий поліетилен
Матеріал є доступним за ціною і простим у монтажі варіантом створення водяного контуру. Його міцність залежить від використовуваного способу зшивання. Найвідомішим виробником труб з поліетилену є компанія Rehau. Використання технології високого тиску дозволяє отримувати продукцію достатньої міцності.
Вироби виробляють пероксидним методом, що забезпечує найвищу щільність зшивання (75%), вона позначається маркуванням PE-Xa. За кращу якість труб доводиться платити більше.

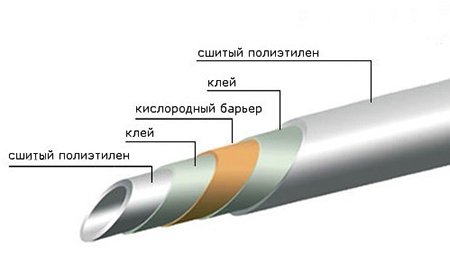

При обмеженому бюджеті можна вибрати більш доступний аналог, використовувати поліетилен, зшитий газом. Проникність полімеру для кисню, окисляє металеві деталі конструкції, істотний мінус матеріалу. Продукція rehau отримує спеціальний шар, що захищає від кисню. Її діаметр становить 10-60 мм, така широка лінійка дає можливість вибрати потрібний варіант. З великої кількості типорозмірів краще взяти переріз 16-17 мм.
Переваги поліетиленових труб:
- можливість експлуатації при температурі теплоносія до 95?, а короткочасно до 110? C;
- допускається перегин без пошкодження матеріалу;
- морозостійкість, монтаж системи можливий при -10? C;
- відсутність корозії;
- еластичність, гнучкість, відсутність тріщин при напрузі;
- на внутрішній поверхні не накопичуються відкладення.

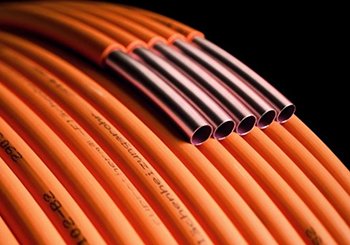

Мідні труби
Використання міді – оптимальний варіант для водяної теплої підлоги. Цей матеріал відрізняється високою тепловіддачею, довгим терміном експлуатації, стійкістю до корозії. Метал забезпечує надійність і міцність системи, а діаметр труб впливає на її потужність. Матеріал легко гнеться, не лопається при замерзанні, а межа температури теплоносія становить 250? C. Цей варіант не має широкого поширення із-за істотних недоліків:
- висока вартість (у 10 разів дорожче, ніж зшитий поліетилен);
- необхідність використовувати дорогі фітинги з міді або латуні;
- складність самостійного монтажу;
- поява корозії під впливом сталевих елементів системи опалення.
Металопластикові труби

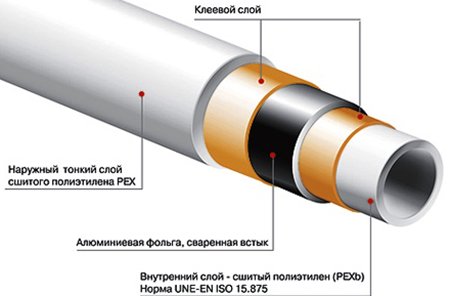

Матеріалом для композитних виробів служить зшитий поліетилен і алюмінієва фольга. Для скріплення різнорідних шарів використовується спеціальний клей. Металопластикові вироби стали популярним варіантом для монтажу водяної підлоги. Їх зовнішній і внутрішній шар це зшитий поліетилен, а між ними фольга, захищає від кисню і механічного пошкодження.
Переваги металопластикової труби:
- наявність алюмінієвого шару збільшує теплопровідність, допомагає зберегти форму;
- вироби мають низьке теплове розширення;
- інертний пластик не руйнується від корозії;
- невеликий діаметр і гнучкість виробів спрощує укладання;
- прийнятна ціна;
- тривала експлуатація металопластику;
- простий монтаж без спеціальних інструментів.
При виборі, яку трубу краще використовувати: металопластикову або поліетиленову, професіонали схиляються до першого варіанту. Він забезпечує оптимальну збалансованість і хороший ККД системи. Гнучкі труби легко укладаються на будь-яку конфігурацію контуру, а довжина бухти до 100 м дозволяє не застосовувати фітинги. Поширений діаметр виробів 16-18 мм, цього перерізу достатньо для забезпечення прогріву приміщення середньої площі. Збільшений діаметр підніме потужність системи, але вимагає додаткових витрат на стяжку та інші матеріали. Для забезпечення циркуляції води в контурі опалення доведеться вибрати потужний насос.
Поліпропілен
Незважаючи на доступність ціни та відсутність корозії, поліпропіленові вироби не одержали поширення через складність згинання. Радіус їх петлі повинен перевищувати діаметр виробу в 8 разів. Ця особливість не дозволяє укласти лінії контуру з щільністю, що забезпечує рівномірний прогрів підлоги. При монтажі магістралі теплоносія використовується зварювальний апарат. Це забезпечує повну герметичність з’єднання. Щоб створити систему з оптимальною відстанню між елементами, рекомендується використовувати кутові фітинги.

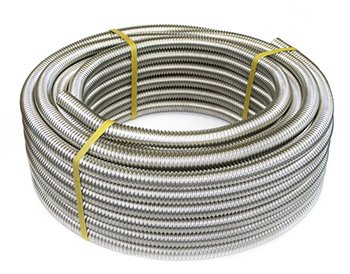

Нержавіюча гофра
Цей матеріал отримав від фахівців високу оцінку завдяки набору позитивних якостей:
- стійкість до навантажень, агресивного середовища, пошкоджень;
- відмінна теплопровідність;
- довготривала експлуатація;
- доступність монтажу, застосовуючи фітинги.
Гофровані нержавіючі труби поки невідомі широкому колу споживачів і рідко зустрічаються в магазинах.
Розрахунок витрат труб
В процесі підготовки проекту закладається загальна довжина труби не більше 90-100 м, а кожна петля теплої підлоги повинна виготовлятися з цілого відрізка. Від протяжності контуру залежить температура теплоносія, чим більше відстань, тим сильніше холоне вода і знижується ефективність опалення. Приміщення великої площі доцільно розбити на кілька окремих секторів. Відстань між трубами залежить від радіусу вигину, характерного для вибраного матеріалу. Воно не повинно перевищувати 35 мм, інакше порушиться рівномірність нагріву. Таку відстань рекомендується виходячи із здатності труби, діаметр якої 16 мм, прогріти пів на 10 см в кожну сторону.
Практичним досвідом визначено, що для підлоги в 20 кв. м буде потрібно 100 м труби. Знаючи розміри своєї кімнати або будинку, можна підрахувати необхідну кількість матеріалу. При проектуванні водяної підлоги необхідно враховувати розташування побутової техніки і меблів. Такі місця краще обходити, залишаючи відстань між ними і системою 30-40 см.
Вибір схеми укладання

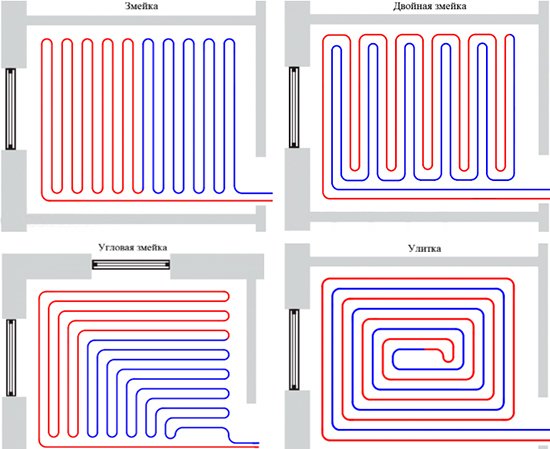

Від способу укладання труб залежить ступінь нагріву різних зон приміщення. Які існують схеми для водяної підлоги? Найбільшу поширення отримали:
Монтаж водяної підлоги

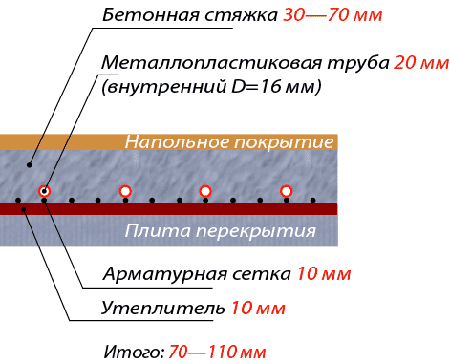

Перед початком установки труб опалювального контуру необхідно виконати теплоізоляцію підстави. Для цього підійдуть плити піноплекс або полістиролу, накриті відбиває ізоляцією. По периметру кімнати прокладається демпферна стрічка. Зверху утеплення укладається армуюча сітка, на якій будуть розміщуватися елементи теплої підлоги. Монтаж труб виконується за обраною схемою. Вони кріпляться до сітки пластиковими хомутами. Після укладання і підключення системи теплої підлоги проводиться перевірка його працездатності і герметичності. Тільки після вдалих випробувань тепла підлога заливається бетонною стяжкою.
Вибір труб після знайомства з їх характеристиками стане більш простим і осмисленим.
