Тиск в системі опалення - який вважається робочим, його перепади і регулювання

Розглянемо що таке тиск опалювальної системи, яке воно повинно бути (його розрахунок) з чого складається, як регулюється, і про що сигналізують його перепади.
[зміст h2 h3]

Зміст

Робочий тиск опалювальної системи

Для початку визначимо — говорячи про тиск в системі опалення, в розрахунок береться надлишковий тиск, а не абсолютне. Всі характеристики котлів і теплових мереж описуються саме цим параметром, манометри також показують його. Надлишковий тиск відрізняється від абсолютної на величину атмосферного. У розрахунок зазвичай береться, що воно на 0,1 МПа або 1 Бар (атмосферу) менше, хоча точне значення може коливатися, так як атмосферний тиск непостійний і залежить від висоти над рівнем моря і метеорологічних процесів.

Робочий тиск в системі опалення складається з двох величин:

Статичний — обумовлене висотою стовпа води системи опалення. До уваги можна брати те, що 10 метрів створюють тиск в 1 атмосферу;

Динамічне — яке створюють насоси для циркуляції теплоносія, а також конвективне протягом води від нагрівання. При цьому слід враховувати, що воно визначається не тільки характеристиками мережевих насосів, так як на нього великий вплив надає регулятор опалення, який перерозподіляє потоки теплоносія. Також регулятор часто включає в свою схему підвищувальні насоси або елеватори.

Найбільш часто задається питання — який тиск теплоносія має бути в системі опалення будинку, і як проводиться його розрахунок? Тут також можливі два варіанти:

Якщо ми говоримо про схему опалення з природною циркуляцією, то воно на невелику величину перевищує статичний тиск в системі;

Якщо ми говоримо про систему з примусовим рухом теплоносія, то воно обов’язково вище ніж статичне, і вибирається можливо великим для забезпечення високого ККД системи.

У розрахунок беруться гранично допустимі значення елементів опалювальної системи, наприклад чавунні радіатори, як правило, не можуть працювати при тиску понад 0,6 МПа.

Якщо ми беремо в якості прикладу великої поверховості будинку, то там доводиться використовувати регулятор тиску на нижніх рівнях і насоси для підвищення напору води на верхніх поверхах.

Як контролювати тиск в системі?

Для контролю в різних точках системи опалення врізають манометри, причому (як уже говорилося вище) вони фіксують надлишковий тиск. Як правило, це деформаційні прилади з трубкою Бредина. У тому випадку, якщо в розрахунок треба брати те, що вимірювач тиску повинен працювати не тільки для візуального контролю але і в системі автоматики використовують електроконтактні або інші типи датчиків.

Точки врізки визначені нормативними документами, але навіть якщо у вас змонтовано невеликий котел для опалення приватного будинку, який непідконтрольний ГосТехнадзору, все одно бажано скористатися цими правилами, так як в них виділені найбільш важливі для контролю над тиском точки опалювальної системи.

Врізати манометри потрібно обов’язково через триходові крани, які забезпечують продувку, скидання на нуль і заміну без зупинки всього опалення.

Точками для контролю є:

До і після опалювального котла;

Перед входом і після циркуляційних насосів;

Вихід теплових мереж від теплогенеруючої установки (котельні);

Введення опалення в будівлю;

Якщо використовується регулятор опалення, то манометри врізаються до і після його;

При наявності грязьовиків або фільтрів, манометри бажано врізати до і після їх. Таким чином, легко контролювати їх засміченість, беручи до уваги те, що справний елемент майже не створює перепаду.

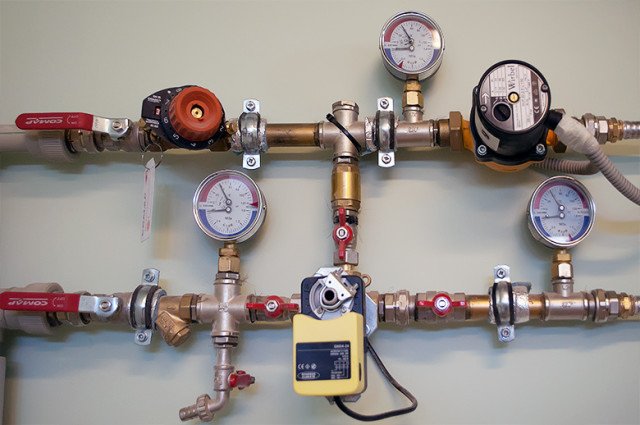

Система з встановленими манометрами

Симптомом несправностей або неправильної роботи системи опалення є стрибки тиску. Що вони позначають?

Якщо тиск знижується

У цьому випадку бажано відразу перевірити, як веде себе статичний тиск (зупинити насос) — якщо немає його падіння, значить несправні циркуляційні насоси, які не створюють напір води. Якщо ж воно теж знижується, то швидше за все десь в трубопроводах будинку, теплотрасі або самої котельні виник витік.

Найпростіше локалізувати це місце відключенням різних ділянок, стежачи за тиском у системі. Якщо на черговому відсіканні ситуація нормалізується, значить на цьому відрізку мережі витік води. При цьому беріть до уваги, навіть невелика текти через фланцеве з’єднання може значно зменшити натиск теплоносія.

Але є невеликий нюанс — регулятор опалення будинку може самостійно відсікати ділянки в ході автоматичного управління, тому його необхідно відключити.

Якщо тиск зростає

Подібна ситуація зустрічається рідше, але все ж можлива. Її найбільш вірогідна причина — немає руху води по контуру. Для діагностики робимо наступне:

І знову згадуємо про регулятор — в 75 % випадків проблема в ньому. Для зниження температури в мережі він може відсікати подачу теплоносія від котельні. Якщо вона працює на один-два будинки, то можливо, що пристрої у всіх споживачів спрацювали одночасно і зупинили потік.

Потрібно дослідити налаштування і відкоригувати їх так щоб регулятори не давав наказ на повне закриття клапанів, його інерційність збільшиться, але подібні ситуації будуть виключені;

Можливо, система знаходиться під постійною підживленням (несправність автоматики або чиясь недбалість). Як показує простий розрахунок — чим більше теплоносія в обмеженому обсязі, тим вище тиск. В цьому випадку достатньо перекрити лінію живлення або налагодити автоматику;

Якщо ж з приладами управління все в порядку або система опалення їх взагалі не включає, знову беремо до уваги в першу чергу людський фактор — можливо, десь по ходу теплоносія перекритий кран або засувка;

Рідше всього можлива ситуація, коли руху теплоносія заважає повітряна пробка — необхідно виявити і видалити. Також може бути засмічений по ходу руху теплоносія фільтр або грязьовик;

Що означає великий або малий перепад тиску між подачею і обратку?

Нормальна різниця між тиском подаючого і зворотного трубопроводу становить 1-2 атмосфери. Що означає зміну цього значення в одну або іншу сторону?

Якщо різниця між тиском подачі і обратки значна, значить система майже стоїть, можливо через повітряної пробки. Потрібно відшукати причину і відновити циркуляцію теплоносія;

Якщо в системі опалення вашого будинку воно значно менше, і прагне до нуля, значить порушено рух води по трубах. Швидше за все вода протікає по іншим ділянкам і не доходить до віддалених ділянок, порушено регулювання. Але треба брати до уваги і те, що якщо перепад змінюється з часом, а всі радіатори прогріваються нормально, можливо винен регулятор опалення — принцип його роботи включає перепуск частини води з подачі в обратку, і можливо стрибок пов’язаний з тим, що виконувався як раз цей цикл.

Для чого потрібен регулятор перепаду тиску

Для нормального функціонування опалювальної системи та сталої циркуляції води через усі її елементи необхідний стабільний перепад тиску. Різкі скачки напору теплоносія призводять до порушення гідравлічного режиму і неправильній роботі окремих вузлів.

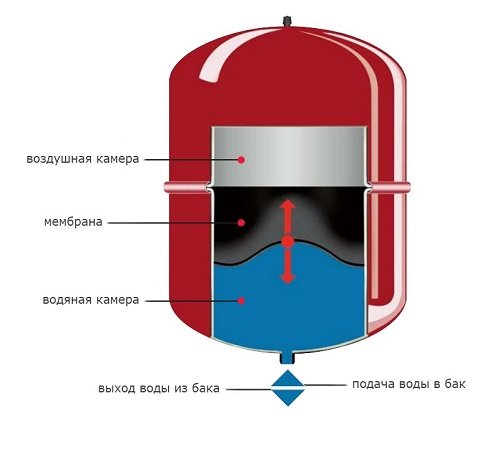

Мембранний розширювач

В системі опалення невеликого будинку, як правило, монтують мембранні акумулятори води, які дозволяють позбутися від цих небажаних явищ. У більш складних і великих системах застосовують регулятор, який забезпечує стабільний перепад тиску в системі опалення і дозволяє уникнути завоздушивания навіть при різких скачках в магістральних трубопроводах. Також часто регулятор монтують на обвідних (байпасних) лініях насосів, що дозволяє зробити постійними характеристики агрегату.

І наостанок відео про те, як НЕ потрібно робити — спочатку робиться розрахунок, і лише потім реалізація, а не навпаки:
