Терморегулятор для водонагрівача: інструкція, ремонт і схема

Терморегулятор для водонагрівача часто називають термостатом. Пам’ятайте це, щоб не заплутатися в поняттях, і не впасти в ступор, коли будете обговорювати питання вибору бойлера і терморегулятора для водонагрівача.

Зміст статті

1 Особливості та види
2 Принцип роботи
3 Виявлення несправності
4 Вибір терморегулятора

Зміст

Особливості та види

По суті, терморегулятор виконує досить просту з точки зору теорії, то складну з точки зору практики функцію. А саме підтримує оптимальні показники температури, включаючи і вимикаючи роботи іншого складового елемента водонагрівача — Тена.

Фотографія капилярных термостатів для водонагрівачів

У тому разі, коли з Теном виникають проблеми, нагрівальний елемент виходить з ладу, терморегулятор виконує іншу функцію — захисну. Вона так і називається — термозахист, тобто аварійне відключення котла.

Тепер що стосується видів терморегуляторів. Всього виділяють три.

Стрижневий. Його вставляють у трубку, яка розташовується на корпусі і має довжину близько 25-50 сантиметрів;

Капілярні. Вони також виконані у формі трубки, усередині якої розташовується рідина. Вона змінює свій об’єм залежно від того, яка температура в той чи інший момент всередині бака. Коли досягається потрібний або заданий температурний режим, рідина впливає на мембрану, яка, в свою чергу, пов’язана з контактами;

Електронний. До складу бойлерів входять спеціальні термоопору, які реагують при зміні температури води всередині пристрою. Як правило, в ньому має відразу два електронних регулятора. Перший відповідає за температуру, а другий — за захист. Зрозуміло, подібні пристрої є найбільш дорогими, але і найефективнішими.

При виборі водонагрівача з тим чи іншим терморегулятором, візьміть до уваги і той факт, що вам може знадобитися замінювати складові при їх виході з ладу. Такий процес не повинен обходитися дуже дорого. Як не крути, але терморегулятори можна назвати витратними матеріалами, рівно як нагрівальні елементи, тобто ТЕН.

Принцип роботи

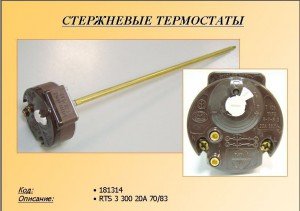

Фотографія стрижневих термостатів для водонагрівачів

Якщо взяти до уваги основні моменти роботи термостатів, то коротко про це можна розповісти наступним чином.

На бойлері встановлюється необхідний температурний показник. Для цього на корпусі можуть бути передбачені різні конструкції — перемикачі, кнопки, важелі;

Коли режим виставлений, термостат виміряють, якої температури вода в даний момент, після чого включає при необхідності нагрівальний елемент;

Як тільки температура досягає заданого рівня, відбувається розрив ланцюга, в результаті чого ТЕН перестає працювати, тобто нагрівати воду в ємності;

При охолодженні води, а це відбувається обов’язково, терморегулятор фіксує падіння температури, знову замикає ланцюг, після чого підігрів триває.

Виявлення несправності

Відзначимо відразу, що такий елемент як терморегулятор для водонагрівача ремонту не піддається, тобто при виході його з ладу слід відразу замінити на новий компонент. Але ж спершу треба визначити, що старий девайс несправний.

Якщо ви помітили, що ТЕН не працює при включенні напруги, цілком можливо, що регулятор зламався. Щоб перевірити його працездатність, слід отримати з бака, виміряти опір, який вираховують Омах за допомогою спеціального пристрою. Поставте ручку регулювання на максимум і на контактах перевірте опір. Якщо тестер залишиться нерухомим, тоді компонент вийшов з ладу. Придбати новий терморегулятор зовсім не складно, але і тут є свої нюанси.

Вибір терморегулятора

Оптимальним варіантом буде покупка такого ж елемента, який вийшов з ладу. Звернувшись в магазин, де ви купували нагрівач, цілком великі шанси відшукати необхідний компонент. Тим не менш, іноді знайти ідентичний регулятор температури складно, у зв’язку з чим потрібно відшукати аналог. Для цього зверніть увагу на:

Тип регулятора, його розміри, а також способи закріплення в бойлері;
Виконувані функції, тобто регулювання, захист чи дві функції відразу;
Струм, на роботу з яким розрахований ваш старий терморегулятор.

Очевидно, що терморегулятори грають важливу роль у правильному функціонуванні нагрівача води. Замінити його не складно навіть самому, та й відшукати необхідний термостат на ринку не складно. Головне — знати характеристики вийшов з ладу елемента, щоб за аналогією з них підібрати новий. Але це на той випадок, якщо придбати такий же терморегулятор не вдалося, що відбувається не так вже й часто.
