Одним з достоїнств опалювальних систем, що використовують електричну енергію, є можливість управління їх роботою як в ручному, так і автоматичному режимі. Не стали винятком і інфрачервоні системи обігріву, в силу своєї безинерционности вимагають ефективних і високоточних пристроїв для регулювання температури повітря в приміщенні.
Використання в конструкції термостатів сучасних технологій дозволяє аааааане тільки досягти необхідної точності, але і скоротити витрати електроенергії. До того ж самі інноваційні прилади можна підключити до системи «розумний будинок», повністю довіривши автоматиці оптимізацію роботи інфрачервоних обігрівачів.
Зміст
Види терморегуляторів
В залежності від конструктивних особливостей, терморегулятори для інфрачервоних обігрівачів можна розділити на два види: електромеханічні і електронні.
до меню ?
Електромеханічні термостати
Механічний терморегулятор має простий пристрій — тумблер включення і повзунок регулювання температури
Комутація ланцюга в електромеханічному термостаті відбувається завдяки спеціальній біметалічною пластині, отриманої методом з’єднання двох смуг з металів з різними коефіцієнтами теплового розширення. При нагріванні одна смуга подовжується сильніша за іншу, тому пластина згинається, розмикаючи електричну ланцюг. Після припинення подачі живлячої напруги нагрівач відключається, і температура повітря зменшується. Охолоджуючись, біметалічний елемент повертається у вихідне положення, замикаючи контакти включення обігрівача. Процес багаторазово повторюється, при цьому підтримується задана температура повітря.
На корпусі електромеханічних термостатів можуть бути присутніми ручка регулювання, шкала, додаткові функціональні кнопки та елементи індикації.
до меню ?
Електронні прилади

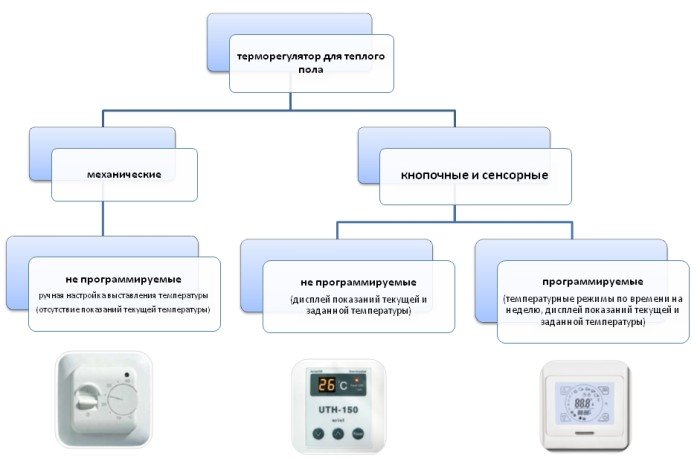

Класифікація видів терморегуляторів
Сучасні терморегулятори – це зовсім не ті прилади, принцип дії яких ґрунтується на механічному розмиканні контактів. Конструкція електронного термостата складається з декількох елементів:
- датчика температури, що змінює свої параметри залежно від
ступені нагріву;
- блоку управління, чиїм завданням є обробка даних і управління комутацією;
- електронного ключа, здійснює комутацію навантаження.

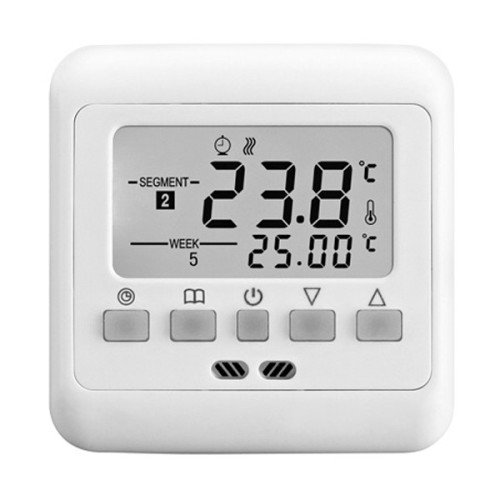

Приклад виконання багатофункціонального програмованого терморегулятора
Електронні регулятори можуть оснащуватися мікропроцесорними системами управління, що дозволяють гнучко програмувати прилад на виконання певного алгоритму в залежності від часу доби, дня тижня і т. д. Такі пристрої можуть вбудовуватися в систему «розумний будинок» для управління роботою опалювального обладнання.
до меню ?
Датчики температури
Незалежно від того, є датчик температури вбудованим або призначається для виносної установки, він може містити терморезистор, або термопару. Перший елемент при коливаннях температури змінює внутрішній опір. Другий містить спайку з двох металів з різними потенціалами. Вона виробляє електричний струм, величина якого прямо пропорційна силі нагрівання. Знаючи залежність зміни параметрів датчика від температури, неважко скласти алгоритм роботи мікропроцесора.
Датчики другого типу (термопари) надійніше і забезпечують точність показань в межах 0.1-0.5 ?С.
В останні роки велике розповсюдження отримали термодатчики, передають свої параметри через радіоканал. Їх гідність – можливість установки в будь-якому місці без необхідності укладати дроти, що особливо важливо, якщо треба комутувати стельовий обігрівач. Живляться такі прилади від батарейок, які, враховуючи малий струм споживання в черговому режимі, доводиться міняти не частіше 1-2 разів на рік.
до меню ?
Підбір терморегулятора
При виборі терморегулятора для інфрачервоного обігрівача треба орієнтуватися на функціональність і зручність управління. Але головний параметр, за яким визначають здатність приладу виконувати поставлену задачу, є його струм навантаження.
При перевищенні цього параметра комутує елемент будь-якого терморегулятора (будь то електромеханічне або твердотільне реле) неминуче вийде з ладу.
Розрахувати струм навантаження нескладно. Перш за все треба обчислити струм споживання обігрівача. Для цього досить поділити показання приладу, Вт (ват) на напругу підключення В (вольт). Шукана величина буде представлена в А (амперах).
Наприклад, для інфрачервоного обігрівача потужністю 2.2 кВт струм споживання складе 10 А, 2.2 кВт = 2200Вт, а 2200 Вт / 220 В=10 А). Додавши до цього параметру 15 — 20% запасу, отримаємо струм навантаження терморегулятора, рівний 12 А. Саме на це розрахункове значення треба орієнтуватися при підборі обладнання.
Нерідко в технічному паспорті на виріб виробники вказують максимальну комутовану потужність. Це і є величина тієї навантаження, яку можна без побоювання підключати до терморегулятора.
Як правило, прилади, призначені для роботи спільно з інфрачервоними обігрівачами, розраховані на підключення декількох пристроїв, проте в сумі потужність підключення більше 3 — 3.5 кВт не рекомендується. При необхідності комутації навантаження вище цієї величини схема підключення повинна містити додатковий контактор або магнітний пускач.
до меню ?
Особливості підключення та монтаж
Стельові або інфрачервоні обігрівачі настінні з терморегулятором, звичайно ж, зможуть нормально працювати, однак від вбудованих термостатів мало толку – їх датчики будуть спрацьовувати не на реальну температуру в приміщенні, а на ступінь нагрівання корпусу опалювального приладу. Саме тому правильна схема установки припускає виносне розміщення елементів контролю.
При цьому монтаж терморегулятора обов’язково повинен враховувати зональність роботи інфрачервоного обігрівача, інакше робота пристрою буде некоректною. При установці регулятора температури слід дотримуватися простих правил:
- якщо встановлений стельовий обігрівач, то термостат краще розташовувати на віддаленій стіні. Настінне виконання ІЧ-опалення потребує розміщення регулятора на тій же поверхні, з урахуванням необхідного видалення;
- оптимальною відстанню від підлоги вважається висота близько 1,5 метра;
- монтаж безпосередньо залежить від типу кріплення – вбудовані вироби зажадають штробірованія стін, а прилади для поверхневого монтажу потребують встановлення монтажних коробів під живлячі кабелі і дроти термодатчика;
- якщо схема установки припускає розміщення приладу на стіні будинку, то під його корпус встановлюється теплоізоляція. Це допоможе уникнути помилкових спрацьовувань реле;
- вибране місце для установки регулятора температури повинно знаходитися на відстані від вікон, дверей та опалювальних приладів.
Схема підключення ІЧ-обігрівачі через регулятор температури не має ніяких підводних каменів, тому монтаж виконується точно так само, як і установка будь-якої потужної розетки. Природною вимогою є відповідність перерізу монтажних проводів потужності нагрівача.
Терморегулятор має дві пари клем, якими підключається до автомата електричного щита з одного боку і до ІЧ-обігрівачі з іншого. Якщо схема передбачає підключення декількох опалювальних приладів, то вони повинні включатися паралельно. При цьому можливі два варіанти включення:

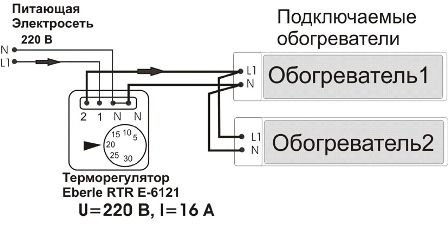

На схемі — послідовне підключення двох інфрачервоних обігрівачів
Зрозуміло, у другому випадку перетин кабелю має бути більше.
При монтажі важливо не переплутати місця включень нульового і фазного провідників, так як деякі моделі електронних регуляторів вельми чутливі до такого роду «переполюсовке».
Схема включення потужного навантаження передбачає встановлення магнітного пускача або контактора. В такому випадку вихідні клеми терморегулятора приєднуються до керуючого реле, а обігрівачі підключають через робочі контакти пускача.
При підключенні інфрачервоного обладнання належну увагу треба приділити заземлення. Його контур повинен бути надійним, а заземлювальні шини мати низький внутрішній опір. При роботі з потужною навантаженням незайвою буде і установка пристрою захисного відключення.

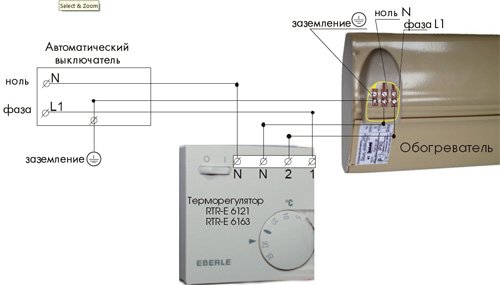

Організація заземлення ІНФРАЧЕРВОНОГО обігрівача
На закінчення варто відзначити, що вибрати потрібний терморегулятор можна на підставі теоретичних викладок, оглядів і порівнянь. Але установка і підключення приладу до інфрачервоних обігрівачів зажадає від вас не теорії, а досвіду і практичних навичок. При найменших сумнівах зверніться до професійного електрика. Пам’ятайте – з електропостачанням та опаленням краще не жартувати!
