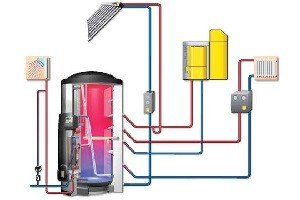

Тепловий насос своїми руками: варіанти виготовлення з холодильника і кондиціонера, покрокові керівництва

Господарі заміських будинків завжди трепетно ставилися до питання гарячого водопостачання та опалення.

Установка газового, електричного або дизельного котла дає можливість опалювати заміський будинок і забезпечити його гарячою водою і теплом, але в даний час з’явилися альтернативи звичного нам опалення.

Одна з таких альтернатив – тепловий насос. Це досить дороге задоволення, але його можна виготовити своїми руками. Про те, як це зробити, і поговоримо в цій статті.

Зміст:

Принцип роботи теплового насоса
Використання старого холодильника
Застосування кондиціонера

Зміст

Принцип роботи теплового насоса

Особливість теплонасосів полягає в тому, що вони працюють від природних джерел енергії. Щоб виділити теплову енергію, насоса не потрібно дизельного палива, електроенергії або твердого палива.

В якості джерела енергії використовується вода, атмосфера і грунт. Насоси не виділяють тепла, а просто переносять його будова. При цьому використовується невелика кількість електроенергії.

Для того щоб забезпечити будинок теплом, необхідно мати лише тепловий насос і джерело тепла. Принцип роботи системи нагадує роботу звичайного холодильника, тільки навпаки. У цьому випадку тепло забирається зовні і переправляється в будинок.

Важливий момент: головним елементом в альтернативній системі опалення є саме теплонасос, тому до його спорудження потрібно підійти дуже уважно.Насос складається з наступних елементів:

компресора, який є проміжним елементом системи;
випарника. У ньому відбувається передача низькопотенційної енергії;
дросельного клапана, за яким холодоагент (фреон) повертається у випарник;
конденсатора, де відбувається охолодження фреону і віддача теплової енергії.

Насос працює за певним принципом. Це виглядає приблизно так:

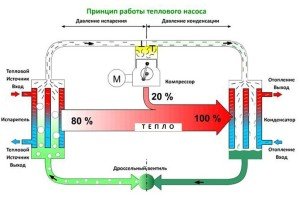

Принцип роботи теплового насоса. (Для збільшення натисніть)

Низькопотенційне тепло, яке виділяється від зовнішніх джерел енергії, по трубах передається в випарник – перший елемент у конструкції насоса. Тепло передається теплоносіями, які здатні витримувати низькі температури і не замерзати при цьому.

Тут тепло передається до хладагента, який циркулируется по замкнутому контуру системи. В якості холодильного агента часто використовується фреон.

В компресорі на фреон діє високий тиск, що значно підвищує його температуру.

На наступному етапі холодоагент надходить у конденсатор, де відбувається передача тепла в контур опалювальної системи. В результаті тепло йде в приміщення, а фреон, охолоджуючись, повертається в рідкий стан.

Через редукційний клапан фреон потрапляє назад у випарник, де процес повторюється.

Виходячи з принципу роботи насоса, електроенергія витрачається тільки на роботу компресора. В результаті це і робить тепловий насос найекономічнішим способом передачі тепла.

Використання старого холодильника

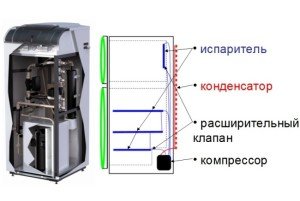

Пристрій теплонасоса з холодильника

Отже, щоб зібрати опалювальну систему в заміському будинку, необхідно мати тепловий насос.

Сьогодні такі агрегати коштують недешево, це пояснюється високими технічними характеристиками і кропіткою роботою по їх зборці. Але, при бажанні зібрати теплонасос можна своїми руками.

Спорудити простий теплонасос можна з побутового холодильника. Особливість техніки полягає в тому, що в ньому є два основних компонента теплового насоса – конденсатор і компресор. Це дозволить значно прискорити складання теплонасоса своїми руками.

Отже, складання насоса з старого холодильника здійснюється наступним чином:

Збірка конденсатора. Елемент виконується у вигляді змійовика. Холодильники він найчастіше встановлюється ззаду. Ця всім відома решітка і є конденсатором, за допомогою якого відбувається віддача тепла холодоагентом.

Конденсатор встановлюється в ємність, яка володіє високою міцністю, здатна витримувати високі температури. Щоб у процесі монтажу не пошкодити змійовик, експерти рекомендують розрізати ємність і встановити в неї конденсатор. Після цього ємність зварюється.

Далі на ємність кріпиться компресор. Виготовити агрегат в домашніх умовах практично неможливо. Тому краще взяти його зі старого холодильника. При цьому варто звернути увагу на те, щоб він був у справному стані.

В якості випарника можна використовувати звичайну пластикову бочку.

Після того як всі елементи системи будуть готові, вони з’єднуються між собою. Для підключення котла до опалювальної системи використовують пластикові труби.

Таким чином, можна спорудити тепловий насос з старого побутового холодильника. Якщо знадобиться закачування фреону в систему, для цього потрібно викликати майстра. Таку роботу можна виконати лише за допомогою спеціального обладнання.

Візьміть на замітку: теплові насоси з холодильника часто використовують для обігріву невеликих приміщень і будівель побутового призначення. Це може бути гараж або невеликий сарай. Також холодильник можна використовувати в якості джерела тепла. Тобто він буде грати роль радіатори опалювальної системи. Потрібно просто змонтувати два воздуховода, за яким у техніку буде надходити, і відводитися повітря.

Перший канал буде запускати в морозилку повітря, а другий випускати. При цьому відбуваються фізичні процеси, які змушують конденсатор нагріватися.

Застосування кондиціонера

Схема теплового насоса з кондиціонера

Особливість кондиціонера полягає в тому, що за принципом роботи він нагадує тепловий насос.

Але, є деякі відмінності. Насамперед, варто відзначити температурний режим роботи кліматичної техніки. Спліт-системи не бажано використовувати при низьких температурах.

Щоб виготовити теплонасос з кондиціонера, необхідно провести ряд модифікацій і перепланувань:

Перший спосіб складання насоса полягає в переробки кондиціонера. У цьому випадку зовнішній та внутрішній блок міняються місцями. У внутрішньому блоці знаходиться випарник, який потрібен для передачі низькопотенційного тепла. У зовнішньому ж блоці встановлений конденсатор, який передає теплову енергію. В якості теплоносія системи опалення може використовуватися як повітря, так і вода. У другому випадку конденсатор монтується в спеціальний резервуар, де буде проводитися передача тепла.

Другий спосіб полягає у встановленні в систему чотирьох ходового перемикаючого клапана. Виконати таку роботу зможуть тільки професіонали. Особливо це стосується установки теплового зонда.

Третій варіант полягає у повній розборці кліматичної техніки. Деталі використовуються для складання теплового насоса за звичайною схемою: випарник – компресор – конденсатор.

Складання теплового насоса на основі кондиціонера варто підійти дуже уважно і краще залучити професіонала. Від правильності складання залежатиме продуктивність агрегату.

Перед тим як приступати до складання теплонасосу, варто задуматися над утепленням будинку. Якщо будова має низькими теплоізоляційними властивостями, то ефективність використання насоса та інших джерел тепла значно знизитися.

Такі насоси краще використовувати в низькотемпературних системах опалення. У даному випадку оптимальним варіантом стане тепла підлога. Враховуючи всі особливості збірки, цілком реально спорудити тепловий насос своїми руками.

Дивіться відео, в якому досвідчений користувач докладно пояснює схему використання теплового насоса, зробленого з кондиціонера своїми руками:
