Теплонасос Френетта був сконструйований в Америці і названий на честь його творця винахідника Євгена Френетта. Агрегат відомий завдяки своїй високій ефективності роботи.
З того часу конструкція насоса була дещо видозмінена, що дозволило збільшити його ККД. В результаті сьогодні на ринку представлено кілька модифікацій такого агрегату.
У цій статті ми розглянемо, як зібрати теплонасос Френетта своїми руками.
Зміст:
- Переваги установки
- Принцип роботи теплового насоса
- Пристрій
- Самостійна збірка
- Поради по експлуатації
Переваги установки

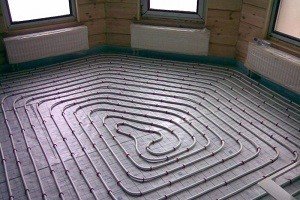

Теплонасос Френетта можна підключити до системи теплих підлог
Теплонасоси Френетта, у порівнянні з іншими агрегатами такого типу, користуються особливою популярністю. Установка широко використовується в опалювальних системах.
Також насос може підключатися до сучасним системам теплої підлоги.
Таке широке використання теплового насоса пояснюється тим, що він має багато переваг, у порівнянні з іншими агрегатами.
До них можна віднести:
- висока продуктивність;
- економічність;
- можливість функціонувати в автоматичному режимі;
- багатофункціональність насоса;
- легке налаштування під ті чи інші потреби;
- компактні розміри;
- безшумна робота і багато іншого.
Внесення нових модифікацій в конструкцію насоса приводить до поліпшення його технічних характеристик.
Теплові насоси Френетта широко використовуються в різних сферах. Найчастіше їх встановлюють в заміських будинках. Важливою перевагою агрегату є те, що його можна зібрати своїми руками.
Принцип роботи теплового насоса

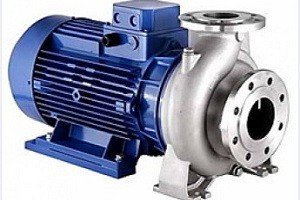

Схема роботи теплового насоса. (Для збільшення натисніть)
За принципом дії теплові насоси нагадують звичайні холодильники. Так, холодильне обладнання в процесі функціонування забирає тепло з камер і подає його назовні.
Тут в роботу вводяться радіатори. Що стосується насоса, то тепло він бере з землі або рідини. На наступному етапі відбувається обробка теплової енергії та подача її в систему опалення тієї або іншої будови.
В роботі теплонасоса особливе місце займає холодильний агент, в якості якого використовують фреон або аміак. Холодоагент пересувається по зовнішньому і внутрішньому контуру.
Тут зовнішній контур відповідає за прийом теплової енергії із зовнішнього середовища, чи то земля, вода або атмосфера. Після того як температура холодильного агента піднімається на кілька градусів, він починає циркулювати по системі.
У початковому стані холодильний агент – це рідина, але в результаті дії на нього випарника він перетворюється в газ. Після цього холодильний агент направляється в компресор, де відбувається його стиск.
В результаті цього підвищується його температура. Далі газ надходить в конденсатор, де відбувається обмін тепловою енергією з тепловим носієм опалювальної системи. В результаті охолодження газ перетворюється в рідину і повертається на вихідну точку.
Будьте уважні: у процесі численних циркуляцій кількість холодильного агента зменшується, тому цей параметр потрібно періодично контролювати.
Пристрій

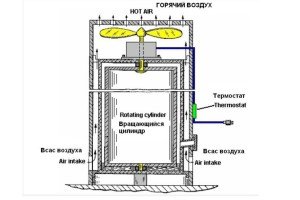

Пристрій теплонасоса Френетта. (Для збільшення натисніть)
Пристрій і принцип роботи теплового насоса Френетта досить просто.
До складу класичної конструкції входить:
- ротор і статор;
- вентилятор з досить великими лопатями;
- вал.
Ротор і статор являють собою циліндри різного обсягу. Ротор має менший обсяг і встановлюється в статор. В статор наливається масло, яке використовується в якості теплоносія.
Масляний теплоносій підігрівається в результаті дії на статор ротора. Ротор ж в свою чергу приводиться в роботу валом, на кінці якого встановлюється вентилятор. Функція вентилятора полягає в тому, щоб нагнітати тепле повітря в приміщення.
У сучасних модифікаціях теплового насоса Френетта замість ротора використовують сталеві диски. Також тут немає потреби у використанні лопатевого вентилятора. Завдяки деяким змінам, стало можливим поліпшення технічних характеристик теплонасоса.
Самостійна збірка

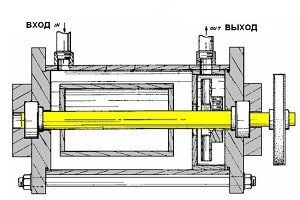

Горизонтальна модель теплонасоса Френетта
Тепловий насос можна зібрати своїми руками.
Ми розглянемо принцип складання модифікованого типу агрегату, в якому замість ротора використовуються сталеві диски.
Щоб виготовити такий насос самостійно, знадобиться:
- циліндр;
- диски з високоякісної сталі, діаметр яких повинен бути меншим, ніж діаметр циліндра;
- електродвигун з довгим валом;
- силовий кабель;
- сальники і ущільнювачі;
- гайки;
- патрубки;
- елементи опалювальної системи – радіатори та труби.
Маючи під рукою такі матеріали, можна приступати до безпосереднього складання агрегату:
Таким чином, здійснюється складання найпростішого теплового насоса Френетта. Володіючи певними навичками і знаннями, кожен зможе зібрати насос для свого заміського будинку.
Важливий момент: перед тим, як використовувати агрегат в опалювальній системі або в теплих підлогах, варто врахувати його ефективність, яка безпосередньо залежить від ККД насоса.
Поради по експлуатації
Щоб тепловий насос Френетта, виготовлений своїми руками, прослужив якомога довше, варто прислухатися до деяких порад професіоналів.
Отже, що ж це за поради:
- в якості теплоносія краще використовувати натуральне масло;
- агрегат оснащують термодатчиком, що забезпечить його автономне відключення і включення;
- щоб знизити вартість складання насоса, в якості силового елемента можна використовувати електродвигун від старих приладів;
- щоб покращити ефективність роботи насоса, при його конструюванні варто використовувати максимальну кількість сталевих дисків.
Якщо ви володієте певними знаннями у роботі таких агрегатів, то з часом визначте, які модифікації можна провести для покращення їх роботи. Так як мова йде про використання електрики і масла, не варто забувати про техніки безпеки.
