ТЕН для водонагрівача (мокрий, сухий): опис, фото і як вибрати

Основним нагрівальним елементом в бойлері є тен для водонагрівача. Вибрати тен не складно, він буває сухий і мокрий. Саме завдяки тену у водонагрівачі відбувається нагрів води. Електричний водонагрівач стає звичайним аксесуаром в наших квартирах, який нагріває необхідний обсяг води, необхідний людині для господарсько-побутових потреб.

Зміст статті

1 Що являє собою тен
2 Конструктивні відмінності
- 2.1 Мокрий або відкритий варіант
  - 2.1.1 Переваги і недоліки
- 2.2 Сухі або закриті
  - 2.2.1 Переваги і недоліки
3 Перевірка працездатності і заміна
- 3.1 Етапи робіт при заміні
4 Висновок

Зміст

Що являє собою тен

Тен для водонагрівача являє собою трубчастий електронагрівач. Він виготовляється з тонкої міді, вуглецевої або нержавіючої сталі. Всередині такої трубки, яка служить своєрідною оболонкою, знаходиться дротяна спіраль, через яку проходить електричний струм.

Тени виготовляються закритими або відкритими. При закритому тені, нагрівальна трубка накопичувального бака розміщується всередині спеціальної колби, яка нагріває воду. Сам же тен з водою не стикається, тому отримав назву «сухий». Такий тип кріплення перешкоджають утворенню накипу, та швидкість нагріву води висока.

Відкритий тип виконується в класичному варіанті, за аналогією нагрівального елемента в звичайному побутовому електрочайнику. Самі тени водонагрівачів знаходяться в безпосередньому контакті з водою, тому називаються «мокрими». Якщо такий елемент вийшов з ладу, то його заміна не потребує складних робіт.

Конструктивні відмінності

Щоб розібратися, який тен для водонагрівача кращий, потрібно конкретно розглянути їх конструктивні відмінності.

Мокрий або відкритий варіант

Фото мокрого Тена

«Мокрі» тени безпосередньо контактують з водою, що знаходиться в водонагревательном баку. Ці відкриті нагрівальні елементи всередині своєї пустотілі трубки заповнені магнієвим оксидом або кварцовим піском, які являють собою високотеплопроводние речовини. Основою мокрого тена є спіралеподібна ніхромовий дріт.

В залежності від виробника відкриті тени мають три основні відмінні характеристики.

За типом кріплення вони можуть бути гайковими або фланцевими. Фланцеві елементи у свою чергу, виготовляють литими або штампованими.

За наявності анодного гнізда. Тен для водонагрівача може при наявності гайки не мати анодного кріплення, або мати на фланці додаткове кріплення у вигляді різьблення.

За формою нагрівальні елементи можуть бути прямими або гнутими в різних напрямках. Цю форму визначають за типом основного бака для нагріву води. За матеріалами виготовлення найбільш поширені вироби з міді та нержавіючої сталі.

Переваги і недоліки

Тен для водонагрівача з відкритим способом установки має високу швидкість нагріву води. Проте якісні показники води в наших комунікаційних системах дуже негативно впливають на його термін служби.

Фланцеве кріплення відкритих тенів сприяє появі на них електролітичної корозії й вапняного накипу, що істотно знижує тепловіддачу і призводить до більшого витраті електроенергії. Ці тени доступні за ціною і не відрізняються підвищеним рівнем безпеки. Поверхні трубок тена водонагрівача покриті склоподібної емаллю для захисту від корозійних процесів.

Сухі або закриті

Закритий або «сухий» тен для водонагрівача являє собою ізольований від зовнішнього середовища нагрівальний елемент спеціальної керамічної колбі, до якої пред’являються підвищені вимоги міцності. Колба закритого тена виготовляється з магнієвого силікату або стеатиту, а сам нагрівальний елемент роблять з нержавіючої сталі. Тому нагрівання води в бойлері з закритим нагрівачем відбувається шляхом передачі тепла кожухом.

Переваги і недоліки

Фото сухого Тена

Закрите виконання тенів більш безпечно, тут абсолютно виключено електричне замикання. Вони:

Прості в обслуговуванні;
Мають тривалий термін експлуатації;
Економічні;
Легко ремонтуються.

Закритий керамічної колбою тен для водонагрівача складає єдиний фрагмент, а його поверхня є надійним тепловим передавачем. Бак і фланець закритого нагрівача захищені емалевим покриттям, яке запобігає утворенню накипу. Тому термін служби сухих тенів в три рази вище мокрих аналогів.

До недоліком стеатитовых нагрівачів можна віднести те, що вони не універсальні. Їх виготовляють конкретно під кожен вид моделі бойлера з урахуванням того, що заміна буде проводитися на такий же тен.

Перевірка працездатності і заміна

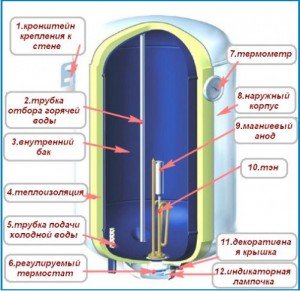

Схема пристрою водонагрівача

Фахівці стверджують, що термін служби нагрівального елемента бойлера становить чотири роки. Головною причиною виходу його з ладу вказують на жорстку воду. Тому для збільшення терміну служби водонагрівача, йому необхідно щорічно проводити спеціальну профілактику у вигляді очищення тена і анода від осілого бруду і накипу.

Першою ознакою виходу з ладу тена буде спрацьовування електрозахисту і відсутність нагріву. Перевірити його працездатність можна двома способами.

За допомогою звичайної контрольної лампочки. Для цього потрібно зібрати послідовно тен і лампочку в єдину електричну ланцюг і підключити до мережі. Якщо лампочка буде горіти, значить, нагрівальний елемент в нормі.

З допомогою спеціального мультимера або тестера, для вимірювання опір нагрівального елемента. Нульовий показник опору буде говорити про те, що тен потребує заміни.

На заміну необхідно підбирати елементи, відповідні ємності бойлера.

Етапи робіт при заміні

Розглянемо проведення роботи по заміні сухого тена, який складається з таких основних етапів.

Спочатку відключається подача електроживлення і води, бойлера зливається залишилася рідина.

Потім проводять від’єднання котла від електромережі.

Потім знімається зовнішня кришка котла.

Для впевненості можна перевірити фазометром вхідні клеми на відсутність напруги.

Після відкручування гайок, які фіксують нагрівальний елемент, відкидаються підвідні дроти.

В обов’язковому порядку перевіряється стан контактів нового елемента, вони повинні бути абсолютно сухими.

Далі разом з нагрівальним елементом потрібно поміняти і захисний магнієвий анод.

При заміні тена потрібно користуватися якісними ущільнювальними гумками, щоб на них не було вм’ятин і надрізів.

Монтаж нового тена проводиться в зворотному порядку демонтажу.

Після бойлер заповнюється водою з крана гарячої води випускається надлишковий повітря, а після включається водонагрівач в електричну мережу.

Висновок

Електричні бойлери являють собою накопичувальний водонагрівач, який працює в жорстких умовах експлуатації. На нього впливає:

Жорстка вода;
Стрибки напруги;
Електролітична корозія;
Грязьові освіти.

Більша частина цього негативу на себе бере нагрівальний тен. Тому він є витратним матеріалом, що вимагають періодичної заміни для збільшення терміну служби водонагрівача.

Як показує практика, кращими вважаються водонагрівачі, які мають максимальний обсяг бака водонагрівача і облаштовані закритими нагрівальними елементами. Так як в цьому випадку можна заощадити на енергоспоживанні і нагрівальному тені за рахунок його підвищеної терміну служби.
