[зміст h2 h3]У даній статті ми розберемося як підбирається, від чого залежить і як регулюється температура теплоносія в опалювальних системах. Особливу увагу приділимо таких пристроїв як регулятори опалення, які в даний час є обов’язковим елементом сучасної ефективної системи теплопостачання.
При виборі температури керуються декількома факторами:
Якою повинна бути температура води в тепломережі
Опалювальна система повинна працювати так, щоб в приміщеннях завжди було комфортно. Температурний режим регламентується нормативними документами (наприклад, у житлових будинках це 18 градусів, в лікарнях і дитячих садках 21 градус). Але в залежності від температури на вулиці будівля втрачає різну кількість тепла через огороджувальні конструкції і з потоками повітря при вентиляції.
Нагрів води в системі опалення будинку варіюється в досить широких межах в залежності від зовнішніх факторів. Це можуть бути температури від 30-40 до 85-90 градусів (вище 90 починається розкладання пилу і лакофарбових покриттів, тому більш гарячі труби заборонено санітарними нормами).
Для точного визначення необхідної температури використовуються розроблені для кожної будівлі (або їх групи) температурні графіки, де виражена залежність параметрів теплоносія від температури зовнішнього повітря або використовується автоматичне регулювання за показаннями датчика в приміщенні.
Визначення оптимальної температури для роботи котельні та транспортування теплової енергії
Регулятор температури для однієї батареї
Для найбільш ефективної віддачі котлів бажана по можливості більш висока температура, вигідна вона і при передачі по системі трубопроводів, так як той же об’єм води може перенести тим більше енергії, чим вище його температура. Тому температуру води на виході з котла намагаються наблизити до найвищим допустимим межам.
Крім того, мінімальний нагрів теплоносія в котлі не може бути нижче точки роси (в залежності від особливостей конкретного устаткування і виду палива це 60-70 градусів), інакше котел починає «плакати» — при горінні конденсується вода, яка разом з агресивними речовинами димових газів призводить до посиленого зносу.
Як узгодити необхідну температуру води для опалення і котла
В цьому випадку є два підходи. Перший — знехтувати ефективністю роботи котлів і видати на виході таку температуру теплоносія, яка потрібна для системи опалення при даних умовах. Так зазвичай роблять на невеликих котелень. Але і в цьому випадку все одно не завжди вдається подати теплоносій по оптимальному температурному графіку.
Зокрема, при позитивних зовнішніх температурах потрібний нагрів для опалення буває 40-45 градусів, а для підігріву гарячої води потрібно мінімум 50 і чимось доводиться жертвувати.
Але зараз, все частіше навіть на невеликих котелень використовують встановлений на виході регулятор (про нього нижче), який забезпечує оптимальний режим для котлів і необхідну температуру в системі опалення, використовуючи датчики зовнішньої температури;
Другий підхід — нагрівання теплоносія на виході з котельні і при транспортуванні магістральними мережами максимальний, а в безпосередній близькості від споживача регулятор доводить параметри води до необхідних значень. Це найбільш прогресивний метод, який застосовується на всіх великих теплових мережах, а в зв’язку із здешевленням таких пристроїв як регулятор і датчики він все ширше використовується і на невеликих об’єктах.
Як працює регулятор опалення
Регулятор це пристрій, що забезпечує автоматичний контроль і коригування температурних параметрів теплоносія, що циркулює в системі опалення.
Він складається з наступних вузлів та елементів:
Останні дві позиції можуть використовуватися як разом так і замість один одного в залежності від того чим задається графік опалення.
Тепер розберемося з тим, як власне відбуваються процеси управління, як працює регулятор.

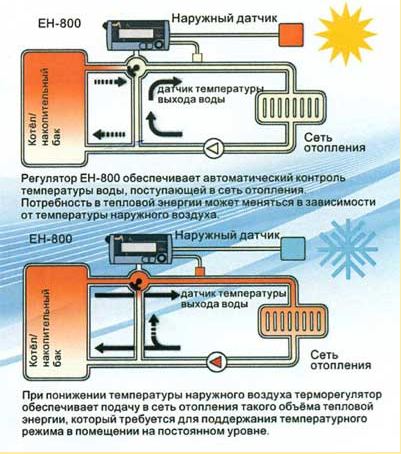

Основні елементи системи регулювання температури
Температура теплоносія на виході з системи опалення (обратка) залежить від обсягу пройшла через неї води, так як навантаження відносно постійна. Тому регулятор, прикриваючи подачу води, збільшує різницю між подачею і обратку до необхідного значення (на цих трубопроводах врізаються датчики), до необхідного значення.
Якщо потрібно навпаки збільшити потік, то в систему опалення врізається повысительный насос, яким командує регулятор. Для пониження температури вхідного потоку використовується так званий «холодний перепуск» — частина води проциркулировавшей по системі знову подається на вхід.
Таким чином, перерозподіляючи потоки залежно від даних, які знімають датчики, регулятор забезпечує жорсткий температурний графік системи опалення.

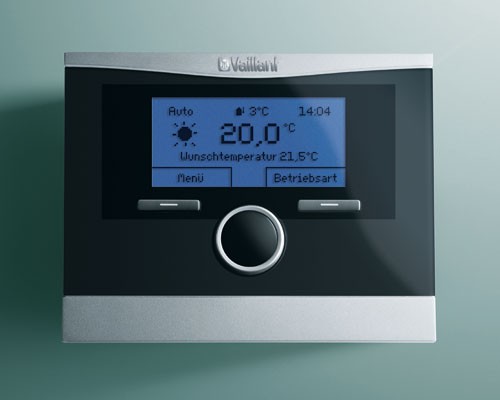

Одна з моделей блоку регулятора фірми Vailant
Часто регулятор опалення комбінують з регулятором ГВП, застосовуючи один обчислювальний блок. Регулятор гарячої води набагато простіше в частині управління і виконавчих механізмів. Використовуючи датчик на лінії гарячого водопостачання, проводиться регулювання проходу теплоносія через котел, і забезпечуються стабільні 50 градусів, які вимагає стандарт.
Переваги використання регулятора в системі
Як відбувається циркуляція води в системі опалення і як забезпечити її ефективну і тривалу роботу дивіться на відео:
