Широко нині поширена відкрита система обігріву володіє цілим рядом серйозних недоліків. Один з них – це безпосередній контакт з атмосферою. В результаті по трубах тече теплоносій, в якому є повітря. Повітряні пухирці поступово можуть викликати корозію металевих елементів системи опалення, а також стати причиною і «галасливості» теплоносія. Усього цього можна уникнути всього на всього зробивши закриту систему опалення приватного будинку.
Як працює водяне опалення закритого типу
Основна особливість таких систем (і чого не має відкрита схема) – повна ізоляція від впливу навколишнього середовища. В закриту опалювальну систему, зробити яку можна і своїми руками, входять наступні елементи:
- котел;
- автоматичний повітряний клапан;
- термостатичний клапан;
- радіатори опалення;
- розширювальний бак;
- балансувальний клапан;
- вентиль кульовий;
- насос і фільтр;
- манометр;
- запобіжний клапан.
Як працює водяне опалення закритого типу? Якщо температура теплоносія підвищується, то в розширювальний бак видавлюються надлишки рідини. Коли температура падає, рідина повертається в систему, тобто підтримується постійний тиск в досить вузькому діапазоні.
Для ефективної циркуляції теплоносія використовується насос (відкрита система може мати природну циркуляцію). Правда тут теж є свій мінус – при відсутності подачі електроенергії закрита система нормально функціонувати не зможе (0тсутствие електрики для заміського приватного будинку — досить актуальна проблема). Зате переваги використання «помпи» з лишком відшкодовують недоліки — і для квартири і для приватного будинку можливий монтаж додаткових обігрівальних систем. Зокрема можна зробити теплу підлогу.
Схема пристрою закритої системи опалення
Циркуляційний насос встановлюється на зворотній трубі («обратку») перед нагрівальним котлом опалення. Тут же монтується розширювальний бак. Таке розташування цих важливих елементів дозволяє некритично ставитися до діаметру використовуються при монтажі труб і дотримання ухилу, який обов’язково повинно мати відкритий водяне опалення.

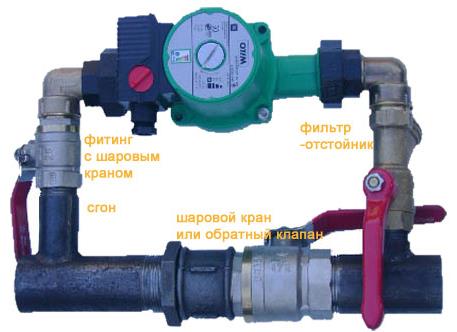

Правильно змонтований циркуляційний насос
В результаті на монтаж такої системи опалення менше витрачатися часу, матеріалів (наприклад, утеплювати трубопровід вже не потрібно, так як розширювальний бак встановлюється поруч з котлом). Однак «зловживати» подібними перевагами не варто. Особливо це стосується ухилу (краще його все ж зробити) — при його дотриманні система у випадку відключення електрики худо-бідно, але працювати все ж буде, тобто розморожування їй не загрожує.
На відео нижче ви можете подивитися докладний приклад організації опалення закритого типу з використанням твердопаливного і електричного котлів.
Закрита система опалення ізольована від проникнення повітря. Однак, її експлуатація не забезпечують 100% герметичності: повітря може заповнити труби, наприклад, при доливання в систему теплоносія. В цьому випадку він буде накопичуватися у верхніх точках. Позбутися від нього можна за допомогою крана Маєвського або поплавкових отводчиков, що працюють на «автоматі». Вже розчинений у воді повітря видаляється з допомогою спеціальних сепараторів, що встановлюються прямо в трубопроводі.
Гарні результати в плані економії тепла дає використання термостата. Він включає головний споживач електроенергії (насос) тільки при зниженні в приміщенні температури нижче заданої межі.
Як вибрати котел для опалення закритого
Схема закритого теплопостачання приватного будинку передбачає використання будь-якого типу палива. Це може бути газ (найбільш ефективний і вигідний варіант), електрика, дизельне або тверде паливо.
Необхідно звернути увагу на потужність котла. Орієнтовне значення для утепленого приміщення, що має висотою стелі до 3-х метрів, — 1 кВт на 10 «квадратів» площі приватного будинку.
Цифра, озвучена вище — дуже і дуже приблизна. Все залежить від безлічі факторів: матеріалу, їх якого збудовано будівлю, якості утеплювача, наявності (відсутності) опалювального горища або мансарди. На ефективність роботи опалення впливає кількість вікон і те, як якісно був виконаний їх монтаж. Тому потрібно грамотний тепловий розрахунок, який може зробити кваліфікований інженер.
Котел може бути одноконтурним, двоконтурним або з бойлером. Як показує практика, в основному заміські будинки мають невелику площу і, отже, малу потребу в гарячій воді. З цієї точки зору кращим вибором буде двоконтурний котел (його монтаж нескладний), здатний за півгодини нагріти до +30С приблизно 10 л води. Котел з накопичувальним бойлером більш комфортний – він постійно «має» вже готові кілька десятків літрів гарячої води — постійне заповнення не потрібно.
Розширювальний бак для опалення закритого типу
Найчастіше в системі опалення приватного будинку роль теплоносія відіграє вода. При підвищенні температури її обсяг зростає, тиск збільшується. Якщо використовується схема закритого теплопостачання, то тиск може подолати якесь критичне значення і тоді відбудеться руйнування елементів опалювальної системи.
Щоб уникнути подібного розвитку подій, монтаж системи опалення приватного будинку передбачає використання розширювального бака.
Особливості конструкції бака закритого типу
Будь бак подібного типу має дві основні частини: корпус, виготовлений з металу і еластична мембрана, що знаходиться всередині.
Схема його роботи досить проста — у верхню половину бака закачується повітря (в дорогих модифікаціях – інертний газ), нижня частина заповнюється водою з трубопроводу.

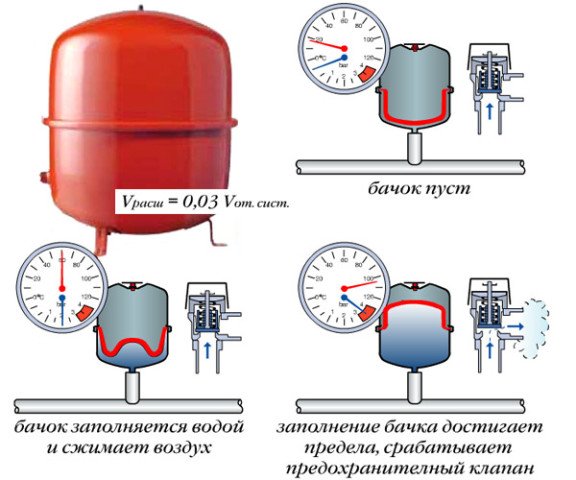

Як працює мембранний розширювач
При нагріванні теплоносія тиск підвищується, мембрана при цьому «прогинається», ущільнюючи повітря або інертний газ. Для запобігання небезпечних ситуацій є запобіжні клапани. Коли трубопровід з водою остигає, тиск повітря на мембрану стає сильнішою тиску теплоносія, і він заповнює систему опалення. Монтаж розширено бака провадиться поряд з нагрівальним котлом. Мембрани бувають 2-х типів.
- Фіксовані – намертво закріплюється по периметру розширювача. Такі пристрої можна зустріти в баках системи опалення приватного будинку або невеликого підприємства.
Ці мембрани прослужать довго, якщо дотримуватися рекомендації по експлуатації. У випадку розриву поміняти таку мембрану не можна — доведеться міняти весь бак;
- Змінні — їх виготовляють у вигляді гумових груш, куль, які необхідно заповнити водою. Монтаж такої мембрани проводиться на фланці бака. Якщо станеться розрив, то замінити зіпсовану мембрану на нову можна своїми руками, без залучення фахівців.
При плануванні схеми опалення, важливо розрахувати в першу чергу потужність нагрівального котла, врахувати кількість радіаторів і протяжність трубопроводу.
Ретельне планування і розрахунок водяної системи обігріву, та проведений у відповідності з отриманими даними монтаж, допоможе вам досягти продуктивного, економічного та ефективного опалення.
