Схема підключення терморегулятора теплої підлоги

За допомогою терморегулятора відбувається контролювання температури системи теплої підлоги. Прийнятна вартість системи з можливим контролем температури є перевагою, яке перетворює тепла підлога з розкоші в засіб для підвищення життєвого комфорту. Серед компонентів теплих підлог знаходиться терморегулятор, який управляє температурою нагріву підлоги за допомогою особливих датчиків, дозволяючи цим найбільш ефективно, економічно експлуатувати систему.

Зміст

1 Управляємо теплом в квартирі
2 Як підключити терморегулятор
3 Вибір терморегулятора

Зміст

Управляємо теплом в квартирі

Правильний вибір терморегулятора впливає на зручність застосування теплої підлоги. Економічні пристрої забезпечені ручним режимом включення, вимикання, дорогі ж можна програмувати, встановлювати комфортну температуру з можливим її підтримкою, виставляти певний час включення, вимикання приладу. Ключова ланка у всіх в схемах управління нагрівається підлоги – терморегулятор, за допомогою якого регулюється інтенсивність обігріву. Його робота сприяє значній економії електроенергії (до 74%), а ще контролю оптимальної температури в приміщенні.

З метою полегшення робіт по монтажу схему підключення терморегулятора теплої підлоги виносять на сам корпус приладу. Це дає можливість правильного приєднання його навіть новачкові.

Підключається пристрій окремо в мережу та через будь-яку розетку. Для індивідуального приєднання потрібна наявність автоматичного вимикача. У разі роботи терморегулятора через розетку, потрібно підсумувати усі електроприлади, що працюють від неї, щоб уникнути надмірного навантаження на провід.

Функціонування теплих електричних підлог здійснює «зігріваючий ефект кабельно-провідникової продукції з досить великим опором, а також ІЧ-плівка. Процес встановлення подібної системи включає три ключові етапи. Спочатку конструкція укладається на підготовлену основу, потім проводиться стяжка і проводяться завершальні роботи.

Розглянемо особливості установки терморегулятора. До процесу монтажу планується розташування приладу, намічається місце під’єднання до електромережі (при напрузі не менше 220 В).

Як підключити терморегулятор

Проаналізуємо покроково схему підключення до теплого підлозі терморегулятора:

Термодатчик для системи обігріву укладається з протилежного краю плівки і під’єднується до проводів, які примикають до регулятора.

Для кабельних елементів, які заповнені бетонною стяжкою, датчик потрібно розміщувати в металевій гофротрубе. При виникненні необхідності заміни спрощується виїмка приладу. Якщо його загорнути в бетон, то вільна заміна пристрою не вдасться. Труба повинна розташовуватися ближче до стінки, де встановлюється термостат. По завершенню накриття підлоги фінішної поверхнею проводиться монтаж регулятора.

На обраному ділянці в стіні робиться отвір за обсягом корпусу виробу, а при накладному кріпленні проводиться розмітка.

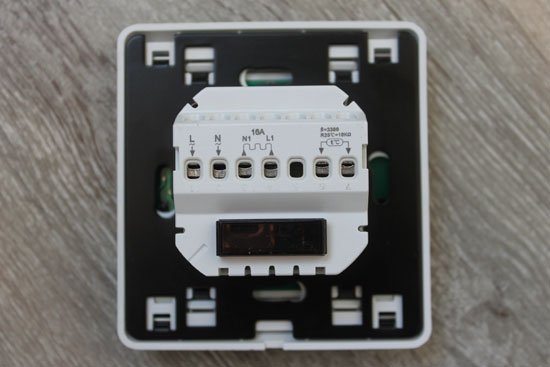

Далі відкручується лицьова панель і фіксується терморегулятор на обрану ділянку.

Коли процес підключення терморегулятора теплої електричної підлоги проводиться за допомогою розетки, то фазу вийде виявити за допомогою використання стандартного індикатора напруги, так званої приемоиндикаторной викрутки.

Потім порівнюється дозволена потужність електричних контактів терморегулятора з параметрами опалювальної системи. Навіть при незначній різниці ставиться електромагнітний пускач.

Силовий провід приєднується до харчування з допомогою електромагнітного пускача. Якщо потужність контакти терморегулятора має достатній діапазон, то проводи приєднуються на виведення з термостата.

Потім в ланцюг додається вимірник, який рекомендується в паспорті або в практичних посібниках.

Дроти кріпляться до клем електроживлення. Обов’язково потрібно дотримуватися фазирование. Вони розділяються по забарвленню дроти: фазний кабель має темне, каштанове або молочне покриття, а нульовий – блакитне.

Проводи, які проходять через мати підлогової конструкції, потрібно під’єднувати поздовжньо.

Дуже легко підрахувати кількість приладів-стабілізаторів: зазвичай береться один пристрій на 10-15 м2.

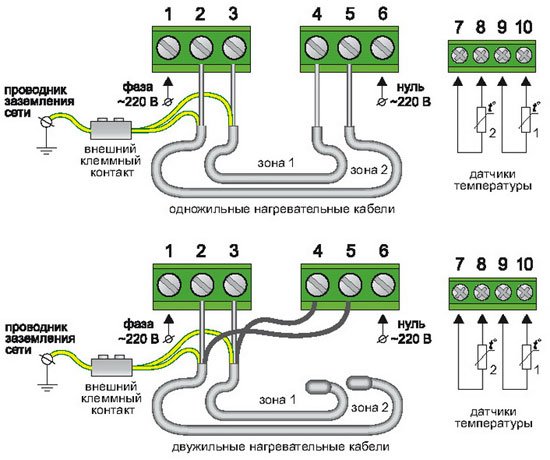

На схемі підключення наведено основні схеми підключення кабелів або матів електричного теплого статі.

Вибір терморегулятора

Електронний терморегулятор Legrand

На ринку систем опалення чудово себе зарекомендував торговий бренд Легранд. Завдяки підключенню терморегулятора теплої підлоги даної компанії в кімнаті підтримується комфортний тепловий режим і істотно економиться витрата електроенергії. На сьогоднішній день затребувані два види пристроїв: аналоговий і електронний.

Стильний вигляд приладу, продуманий дизайнерами, надає можливість гармонійно вписати його в яку-небудь меблювання: строгий класичний інтер’єр, надсучасний хай-тек. Значно розширений ліміт потужності, який характеризує електротехнічні параметри приладів. При проектуванні опалення це необхідно обов’язково враховувати. Електричні моделі оснащуються високоякісним РК-екраном.

Був врахований інтерес споживача до комп’ютеризованим моделей даних приладів, тому крім простих виробів без наявності програмного управління, були створені більш удосконалені програмовані, які працюють за заздалегідь встановленою програмою. Процес регулювання температурних режимів на простих пристроях провадиться вручну, з допомогою крутного реле (механічного регулювання) або клавіш і сенсорного дисплея з пультом (електронно-цифрового). Програмовані моделі є більш дорогими і интеллектуализированными.

З метою полегшення робіт з підключення терморегулятора теплої підлоги доцільним було б ознайомлення з відео інструкцією. Під’єднання, монтаж елементів, які здійснюють контроль, виконується в момент загальної установки системи. Часто вони фіксуються на стіні того приміщення, де планується пункт контролю стану опалювальної системи. При грамотному монтажі, який виконають кваліфіковані фахівці, вона буде функціонувати без перебоїв багато років.
