Схема підключення і установки насоса в систему опалення

[зміст h2 h3]У сучасних опалювальних системах використовуються два принципи забезпечення циркуляції теплоносія — природний (під дією конвективного течії) і примусовий (за допомогою насоса). Кожен з цих методів має свої переваги і недоліки.

Зміст

Плюси і мінуси природної циркуляції

Не залежність від електропостачання (якщо системи котла, газовидалення і наддуву, теж не мають електроприводів);

Більш проста схема трубопроводів;

Необхідність мінімізації гідравлічних опорів елементів системи (потрібно використовувати труби великих перерізів), з цієї ж причини не можна передати теплову енергію на велику відстань;

Необхідністю дотримуватися ухили труб при монтажі і точного виконання робіт;

Схема опалення повинна бути ретельно прорахована;

Низький тиск в системі а, отже, і мінімальна швидкість води, і низька тепловіддача обігрівальних елементів і менший ККД всієї системи в цілому. З цієї ж причини обмежена і висота підйому теплоносія, для багатоповерхових будівель подібний підхід непридатний;

Складність регулювання системи опалення та пераспределения потоків між різними її частинами в процесі експлуатації.

Як ми бачимо з усього вищесказаного, система без врізки насоса має тільки два плюси перед примусовою циркуляцією в системі опалення — незалежність від подачі електроенергії і спрощена обв’язку котла.

Переваги цієї схеми, при якій в систему врізаний насос

Принципова схема роботи системи опалення з циркуляційним насосом

Підвищення ККД системи опалення (при цьому слід враховувати й те, що врізка насоса і пов’язаний з цим додаткові витрати електроенергії на його роботу перекриваються зниженою витратою палива);

Зниження матеріалоємності систем опалення (використання менших діаметрів труб і арматури), спрощення їх монтажу і прокладки теплових мереж;

Можливість передачі теплової енергії на великі відстані та висоту (за умови ефективної теплоізоляції і природно рівня втрат);

Можливість точної та оперативної регулювання і перерозподілу тепла при експлуатації систем опалення;

Гнучка схема, легко піддається модернізацій;

Можливість підключити нових споживачів без зупинки котельного обладнання;

Більш проста процедура заповнення та пуску опалення;

Простота експлуатаційного обслуговування (звичайно у випадку встановлення сучасних надійних насосів, без сальникових ущільнень);

Завдяки цим перевагам має сенс підключити додаткові мережеві насоси навіть в діючі при природній циркуляції системи, особливо при їх модернізації або реконструкції.

Підбір насосів для системи опалення

Для підбору насоса, якої ви збираєтеся встановити в систему опалення, звичайно краще всього звернутися до фахівців або хоча б проконсультуватися у них, але якщо відомі основні характеристики опалювальної системи, то не викликає труднощів самостійний вибір.

Які параметри опалення потрібно знати для підбору

Для вибору насоса потрібно всього лише кілька параметрів:

Максимальна температура теплоносія (в більшості випадків можна поставити для орієнтиру 95-97 градусів, це межа для водяного опалення, а парове у нас не застосовується по санітарно-гігієнічним нормам);

Робочий тиск в системі опалення і бажано гідравлічний опір її трубопроводів (якщо ми його не знаємо, чи можна прийняти як плюс 25-35% від тиску, настільки повинен бути більше напір насоса для подолання цього опору);

Витрата води через котел.

Якщо ці характеристики дають у можливих межах, то витрата краще брати мінімальним, а тиск поставити максимальним (лише б труби витримали).

Який вибрати насос

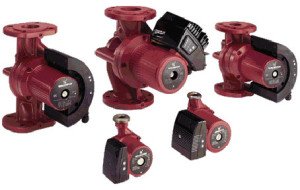

Модельний ряд циркуляційних насосів Grundfos

Звичайно, насос підбирається не по красивому фото, а відповідний параметрів і конструкції, а також найбільш економний в експлуатації і з прийнятною ціною. Найкраще звернути увагу на категорію, яка призначена саме для установки в системи опалення (вони спочатку призначені для перекачування нагрітої середовища), тоді нам потрібно буде лише два параметри — витрати і напір.

Потрібно також взяти на облік запас — якщо наш насос зможе дати додатковий натиск на 10-20%, то цього вистачить.

Але тут можуть виникнути нюанси у неспеціалістів — напір виражається в метрах, а нам потрібно тиск. Все перекладається просто:10 метрів напору це одна атмосфера або 0,1 МПа.

Вибравши за характеристиками, підбираємо найбільш економний варіант. Але за низькою ціною теж не варто гнатися — як правило, це насоси з сальниковим ущільненням, яке потребує постійної підтяжки і періодичної заміни набивання (це вчорашній день).

Кращий варіант — поставити насос з плаваючим в середовищі ротором, вони є обслуговуваними і мають великий термін гарантії. При цьому варто звернути увагу на насоси провідних компаній — вони, може, будуть коштувати трохи дорожче, але точно пропрацює довше.

Зупинимося ще на одній особливості вибору, а саме чому бажано підключення двох насосів. Вся справа в тому, що в умовах нашого клімату не мати додатковий насос навіть для невеликого котеджу недозволена розкіш. У разі, якщо він вийде з ладу, то навіть за кілька годин, які займуть його ремонт або установка нового, може вийти з ладу не тільки один або два радіатора, а розморозиться половина системи опалення.

Підбір додаткового насоса

Тут є два підходи — оптимальний і бюджетний:

Схема опалення включає два однакових насоса. В цьому випадку ми можемо просто виконувати підключення одного або іншого для проведення ремонтів і технічного обслуговування, а також для економії ресурсу агрегатів;

Вибираємо додатковий насос з мінімальним витратою для стійкої роботи котла (обговорюється в паспорті, якщо котла два або більше, то підсумовуємо) і вихідним тиском нижньої допустимої величини, яка достатня для забезпечення циркуляції води в системі. В цьому випадку, підключення резервного насоса передбачено тільки на час ремонтних робіт і в цей час доведеться тримати тільки самі низькі параметри опалення. В народі це називають «для підтримки штанів».

Монтаж насоса в систему опалення

Починаючи підключення насоса, потрібно дотримати всі правила, при цьому навіть якщо проводиться установка, а заміна, все одно потрібно ретельно оглянути обв’язку і місце у схемі, де монтується насос. Найчастіше (особливо у старих котелень) насоси ставилися як попало і ким попало.

Принципи, за якими повинно бути встановлено насосне обладнання, зібрані в нормативних документах промтехнадзора.

Навіть якщо у вас невелика побутова система, яка природно не прописана в цих документах, все одно потрібно дотримуватися основних принципів, викладених там. Це необхідно не стільки для зручності регулювання і ремонту систем опалення, перемикання або з’єднання агрегатів, скільки для самого важливого для вашої безпеки.

Перерахуємо їх коротко:

Насоси врізаються на зворотному трубопроводі перед котлом. Якщо встановити їх на подачі то в певних випадках вони можуть вихопити воду з котла і перегріти його, а при найгіршому збігу обставин може статися паровий вибух;

Основний і додатковий насоси встановлюються паралельно;

Після насоса обов’язкове встановлення зворотного клапана, що виключає прохід води в зворотному напрямку навіть при вимкненому двигуні;

Труба для заповнення системи опалення врізається перед насосом, інакше його напір може передавити тиск живильної системи;

Перед насосом і після його встановлюється запірна арматура, вона призначається для відсікання його при обслуговуванні та заміні і для регулювання напору;

Схема підключення і установки насоса в систему опалення

Схема установки з паралельною насосу обвідний лінією (байпасом) на якому є пристрій для регулювання потоку води через неї. Відкривши байпас можна відрегулювати витрату води в системі і полегшити роботу двигуна і заощадити електроенергію;

Перед насосом і після його бажано підключення манометрів, за їх показаннями (різниці тисків) можна визначити режим роботи агрегату та його справність.

Ось в принципі і все що важливо знати при монтажі насоса в опалювальну систему. У цій статті ми виклали всі основні принципи і правила, які допоможуть з вибором і установкою насоса в систему опалення, навіть якщо ви ніколи не стикалися з подібним завданням.
