Запорука тривалої служби будь-якого опалювального обладнання — це правильна і якісна установка, причому особливу увагу необхідно приділити схемі монтажу опалення та правил підключення газу до опалювальної установки. Незважаючи на те, що установка газового котла — прерогатива спеціалізованої служби, останнім часом все більшу популярність набирає самостійний монтаж опалювального устаткування, який обов’язково повинен здійснюватись у відповідності з затвердженими правилами монтажу та експлуатації газових приладів.
Зміст
Загальні правила встановлення газових котлів
В залежності від моделі котла застосовуються різні технології монтажу, але загальні правила зберігаються для будь-якого газового обладнання.
Котельня в приватному будинку
Правило перше. Опалювальні установки належать до обладнання підвищеної небезпеки, тому рекомендується проводити їх монтаж в готельному приміщенні (котельні). У випадках з малопотужними побутовими котлами допускається їх установка в будь-яких господарських приміщеннях, але при монтажі одного або кількох котлів сумарною потужності понад 60 кВт необхідна окрема кімната.
Правило друге. У більшості випадків розробка плану встановлення опалювального обладнання покладається на проектний відділ газового господарства, контролюючого експлуатацію котлів і дозволяє подачу газу на нього. Тому установка здійснюється тільки після отримання схеми монтажу і документованих умов підведення газу.
Безумовно, власник встановлюється газового котла може висловлювати свої побажання по його розташуванню устаткування, але відповідальне рішення, висунення умов до приміщення і складання плану підключення обладнання покладається на газову службу. Це робиться виходячи з того, що існує цілий ряд обмежень по монтажу котлів: мінімальний обсяг приміщення і висота стелі, вентиляція, освітлення, відносне між собою розташування всіх елементів опалювальної системи.
Правило третє. Правильна установка газового котла виконується у відповідності з інструкцією-описом його паспорта, причому особлива увага приділяється розташуванню апарат щодо стін і системи відведення відпрацьованих газів.
Відведення газів неприпустимо здійснювати на веранди, під навісами, арками або відкриваються вікнами, щоб уникнути отруєння.
Підлогові котли монтуються тільки на неспалимій поверхні підлоги (плитка, бетон, метал) значно більших розмірів, ніж габарити котла, а настінні агрегати повинні зберігати дистанційний зазор і мати тепловий екран на стіні.
Правило четверте. Схема розташування всього газового обладнання в приміщенні повинна забезпечувати мінімальну відстань між ними в 0,5 м, при цьому повинен зберігатися легкий доступ до пальників для їх обслуговування і вилучення на ремонт.
Кожен газовий прилад повинен мати окремий від загальної магістралі газопровід з запірним краном, який виконується тільки з металевої труби і його прихований монтаж не допускається. В місцях проходження газопроводу через стіни, прокладається труба з заставними сталевими гільзами.
Правило п’яте. З’єднання котла з комунікаціями здійснюється за рахунок різьбових з’єднань, а підключення до електромережі повинно мати систему захисту від перепаду напруги і короткого замикання.
до меню ?
Принципи встановлення газових котлів
Типова схема підключення газового котла підрозділяється на п’ять відповідальних ділянок по специфіці й послідовності виконання робіт.
до меню ?
Монтаж котла
Котел повинен встановлюватися точно зазначеної виробником позиції: відстань до стіни, рівень його монтажу від підлоги (для навісних). Кріплення настінних котлів повинно здійснюватися на анкерні болти довжиною не менше 100 мм з запасом міцності до міцних поверхонь стіни, щоб забезпечити витримування навантаження від ваги котла.
Якщо стіна недостатньо міцна, анкера використовуються подвійної довжини, аж до просвердлювання стіни наскрізь з установкою замість анкерів шпильок і широких закладних пластин з зовнішньої сторони стіни.
Правильно встановлений котел повинен враховувати точне збереження горизонтального і вертикального рівня, т. к. відхилення може викликати скупчення повітря в водяному контурі, що знизить тепловий ККД.
до меню ?

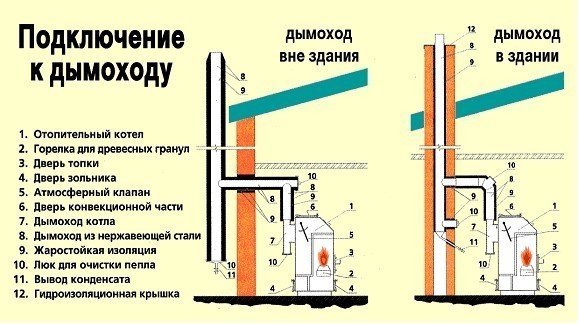

Організація системи відведення відпрацьованих газів
Правильна установка димоходу забезпечує відведення продуктів згоряння, а також, у разі використання коаксіального димоходу, потоку повітря для якісного спалювання газу. Недостатня тяга в системі теплообмінника викликає неповне згоряння газу, що може викликати скупчення вибухонебезпечної суміші.
Розгерметизація димоходу або відведення відпрацьованих газів поблизу відкриваються вікон і дверей може спровокувати отруєння організму. Тому системі димовидалення приділяється особлива увага, а герметичність перевіряється періодично в процесі експлуатації.
Не допускається установка димоходу зменшеного перерізу або з укороченим каналом. Для котлів з відкритою камерою згоряння необхідно забезпечити постійний приплив свіжого повітря у зону пальників, для чого необхідна підтримка достатньої вентиляції приміщення (природна чи примусова).
до меню ?
Підключення водних комунікацій
На цьому етапі відбувається приєднання котла до системи опалення та гарячого водопостачання, яке організується тільки за рахунок різьбових з’єднань (рекомендуються «американки») для збереження можливості легкого відключення або демонтажу приладу.
Не допускається зменшення перерізу підвідних трубопроводів, щоб уникнути зниження ККД і перегріву котла.
Типова схема підключення газового котла в опалювальну систему має кілька основних елементів.
По-перше, це розширювальний бак для теплоносія, який може бути відкритого або закритого типу.
Бак відкритого типу має сполучення з атмосферним середовищем для своєчасного видалення повітря з опалювальної системи, і повинен встановлюватися в самій верхній точці опалювальної розводки.
Бак закритого типу не має з’єднання з атмосферою і забезпечений компенсаційної мембраною для розширюється при нагріванні рідини. Такий бак може монтуватися в будь-якому зручному місці в комплексі з клапаном, стравливающим надлишковий тиск рідини і повітря, що скупчилося, розташованим в самій верхній точці системи.
Встановлення запірної арматури на розширювальний бак відкритого типу не допустима, оскільки розігрівання теплоносія спричиняє його розширення і підвищення тиску в системі, здатного зруйнувати теплообмінник котла.
Наступний елемент — фільтри грубої і тонкої очистки води, причому їх установка рекомендується як на опалювальний контур, так і на контур гарячого водопостачання, так як в процесі циркуляції води по трубах накопичується сміття у вигляді піску і пухких відкладень накипу. Фільтри встановлюються на вхідні патрубки котлів, що знижує засмічення і підвищує ККД опалювачів.

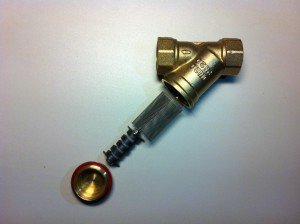

Розібраний фільтр опалювальної системи
Не можна не сказати і про циркуляційні насоси, які не завжди є в конструкції котлів. Вони дозволяють домогтися підвищення ефективності опалення та гарячого водопостачання.
Установка насосів здійснюється розрив між фільтрами і обігрівачами, при цьому монтаж насоса на водопостачання актуальна тільки при заниженому тиску в трубопроводі, оскільки в іншому разі не буде спрацьовувати автоматика котла-колонки на подачу газу.
І останній штрих — комунікаційно-розподільний блок з запірною арматурою. Система розв’язки трубопроводів з колектором для декількох котлів і контурними відводами опалення дозволяє оптимально відрегулювати циркуляцію теплоносія на різних ділянках будинку.
Розподільний блок обов’язково має підключення до водопостачання для підживлення опалювальної системи, і забезпечений відведенням на вулицю або в каналізацію для зливу теплоносія в екстрених випадках.
до меню ?
Підключення котлів до електромережі
Включає в себе підведення якісної електропроводки з обов’язковою установкою ПЗВ (пристрій захисного відключення), яке забезпечить відсікання електроенергії при короткому замиканні або струмового перевантаження.
В силу чутливості електронних блоків багатьох газових котлів до стрибків напруги рекомендується встановлювати нормалізатори напруги або, в крайньому випадку, блоки відсікання електроенергії при її скачках.
У випадках, коли спостерігаються періодичні відключення електрики, настійно рекомендується підключати систему безперебійного живлення (щоб уникнути заморожування системи опалення) паралельно до електромережі, в яку можуть входити акумулятори з конвертором або генератор.
до меню ?
Підведення та підключення газу до котлів
Цей крок здійснюється тільки при наявності дозвільної документації від газової служби та при виконанні всіх вищеописаних робіт. Підвідні трубопроводи газу повинні виконуватися тільки зовнішньої проводкою із сталевої труби, причому герметичність всіх з’єднань повинна бути бездоганною. Кожен газовий прилад повинен мати свій кран, який розташовується на рівні «око», тобто 1,2-1,5 м від рівня підлоги.
Підключення газопроводу
Газова магістраль обов’язково повинна мати фільтр, який затримує механічний сміття і частково конденсат. Нові комунікації перед під’єднанням газової автоматики котлів повинні ретельно продуватися, т. к. навіть дрібне сміття, підхоплений газом, може вивести з ладу автоматику або забити її калібровані канали малого перерізу.
Незважаючи на те, що існують спеціалізовані гнучкі газові шланги металізованої обплетенні, підведення газу від запірної арматури до котлів рекомендується здійснювати також сталевою трубою з різьбовими з’єднаннями, т. к. забезпечується надійна жорсткість і не зменшується прохідний перетин підключені комунікації.
Виконання перерахованих умов забезпечить тривалу надійну експлуатацію котлів будь-яких модифікацій.
