Одним з класичних видів пічного опалення, яке широко використовується при опаленні різних будівель господарського призначення, є піч Буржуйка, яку можна зібрати власними руками. Для цього знадобляться креслення, фото і відео.

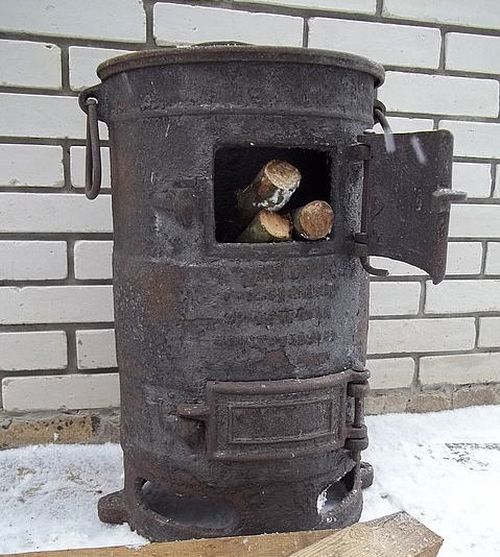

Армійська буржуйка
Критерії вибору
Ви запитаєте : «А чому саме піч Буржуйка, адже є й інші види опалювальних приладів, більш сучасні, ніж конструкція, винайдена ще в початку 20-х років минулого століття?»
Відповідь проста і очевидно складається з декількох складових, серед яких зазначимо основні:
- простоту конструкції, що дозволяє зібрати опалювальний прилад своїми руками і значно полегшує експлуатацію;
- універсальність, завдяки чому устаткування використовується як для опалення приміщень різного функціонального призначення, так і для приготування їжі;
- можливість роботи на різних видах твердого палива, навіть рослинних залишках, що знижує загальну собівартість опалення в окремо взятому приміщенні;
- повну незалежність і автономність.

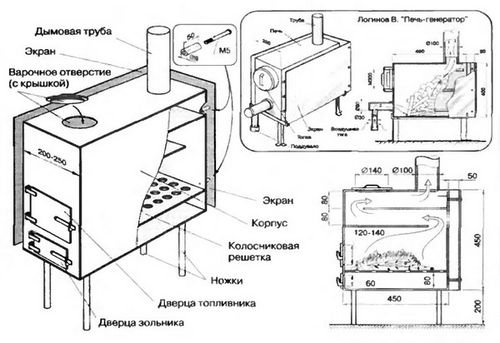

Схема буржуйки
Необхідні матеріали
Піч Буржуйка – досить проста у виготовленні металева конструкція. Насамперед, нам знадобиться виготовити корпус, в якому буде розташовуватися топкова камера. Класичний варіант – топка круглого перерізу, сучасні моделі можуть мати і прямокутний перетин.
Тому орієнтуйтеся на креслення і фото обраної моделі.
Якщо говорити про класичні моделі, то в якості основного корпусу можна використовувати:
- металеві бочки різного об’єму, навіть двухсотлитровую;
- газові балони;
- молочні бідони;
- фрагмент труби великого діаметра;
- листову сталь, з якої згинаються і зварюються циліндри.
Крім цього потрібно:
- арматура діаметром 6 мм.;
- фрагмент товстостінної труби діаметром 100-150 мм;
- зварювальний апарат;
- електроди;
- зубило;
- кутова шліфувальна машинка (болгарка з зачистними і відрізними колами);
- молоток.
Для теплиці
Етапи роботи
Перш за все, перед тим як зробити своїми руками, визначитеся як буде розташовуватися піч Буржуйка. Схема проста. Або вертикально, або горизонтально. Орієнтуйтеся на креслення чи фото. Від цього залежить весь хід робіт.
Загальні моменти такі, що будь-яка піч Буржуйка складається з:
- топкової камери;
- дверцята;
- піддувала з дверцятами;
- димаря для відведення відпрацьованих газів та забезпечення необхідної тяги;
- колосникових грат.
Як ви бачите, все банально і навіть дуже просто.

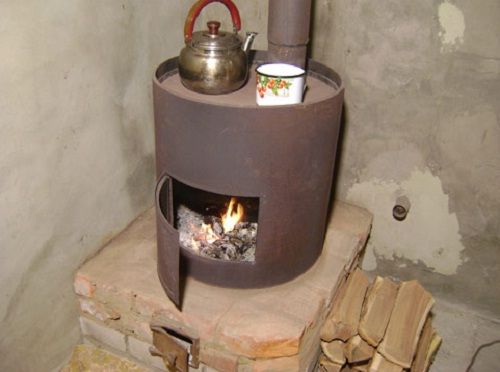

Класичне вертикальне розміщення
Почнемо з вертикальної конструкції.
Якщо ви взяли за основу корпусу бочку , бідон або газовий балон, то можна використовувати два основних способи.
Перший спосіб – більше ріжемо, менше труднощів при монтажі. Для цього беремо болгарку і відрізаємо горловину у бідони або верхню частину у балона, кришку біля металевої бочки.
У фрагмента труби або попередньо звареного циліндра дна і кришки ще немає, що полегшує роботу.
Другий спосіб передбачає не виконувати зазначену операцію і зайнятися акробатичними трюками. У цьому випадку економиться час, електроенергія і електроди.
Вирішуйте, звичайно ж, самі. У бочці, циліндрі, трубі, бідоні або балоні нам необхідно вирізати два отвори прямокутної форми. Одне внизу великого розміру для закладки палива, друге ще нижче меншого розміру для піддувала та очищення печі від золи.
Де розміщувати отвори вирішуйте самі або використовуйте наведені розміри, все суто індивідуально. Головне, щоб внизу топкової камери були два отвори прямокутної форми, без яких піч Буржуйка функціонувати не буде.
З арматури зігніть змійку і приварите між прямокутними отворами всередині корпусу горизонтально. Це буде колосникова решітка. Якщо ви використовували перший спосіб, то зробити зверху це буде легко. А якщо корпус залишився цілісним, то доведеться арматуру вставляти через верхнє отвір, притримувати через нижній отвір і приварювати. Дуже незручно, особливо коли внутрішній діаметр топкової камери невеликий.
До прямокутним отворів приварюються завіси, а до них дверки, обклеєні азбестоцементним шнуром для забезпечення герметичності.

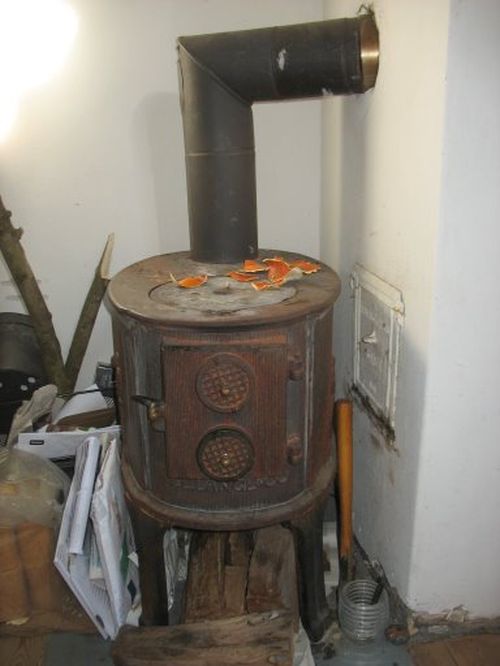

Залишилося тільки зробити у верхній частині отвір для димоходу. Піч Буржуйка може мати центральну подачу кисню і відведення відпрацьованих газів, тоді необхідно за допомогою болгарки прорізати отвір у верхній кришці по діаметру використовуваного фрагмента труби. Другий варіант – бічна подача кисню і відведення відпрацьованих газів. У цьому випадку отвір заданого діаметра прорізається в бічній частині топкової камери, після може приварюватися коліно, але може бути і прямий вихід. А потім до зробленого нами відведення приварюється димар заданої довжини з товстостінної труби.
Якщо ви використовуєте циліндр або трубу, то не забудьте з листової сталі вирізати днище заданого діаметра і верхню кришку. У тому випадку, якщо у бочки або балони були відрізані кришка або верх відповідно, необхідно приварити їх назад.
Горизонтальне розміщення
При горизонтальному розміщенні, тобто бочка, бідон, циліндр, труба або балон, а відповідно і піч Буржуйка розташовуються в горизонтальній площині, порядок операцій дещо інший.
В бочці або балоні необхідно відрізати кришку або верхню частину відповідно. Для циліндра, труби і бідони цю операцію можна пропустити.
Потім нам потрібно зробити піддувало. Ті хто використовує бочку, циліндр або балон операцію пропускають, а от тим хто робить Буржуйку з бідона необхідно взяти болгарку і вирізати прямокутний отвір нижче горловини і за допомогою зачисного кола обробити крайку.
Після цього з арматури виготовляється колосникова решітка. Необхідно просто прут зігнути змійкою. Встановити наші колосники в бочку, трубу, балон або циліндр не складе праці, втім, як і приварити. А ось у бідоні доведеться вставляти колосник через горловину, потім вигинати і намагатися приварити, важко, але можливо.
Тепер нам необхідно поворожити над передньою частиною. У бідони все просто, кришка топкової камери є, а заслінку для піддувала виготовити не складе праці, як і дверцята.
А ось для інших корпусів необхідно зробити ось що. Беремо листову сталь і відзначаємо контур зовнішнього діаметра бідона, балона або труби. Вирізаємо коло. Для бочки можна використовувати відрізану кришку. У колі вирізаємо за допомогою болгарки або зубила два прямокутних отвори. Як ви зрозуміли – одне для подачі палива в топкову камеру, а друге для піддувала.
Кришка приварюється до передньої частини нашої конструкції. Залишилося приварити завіси, а до них дверки.
Тепер займемося задньою частиною. У бідоні, банці або балоні нам необхідно прорубати вгорі задній частині отвір рівну діаметру використовуваної для труби димоходу. А далі все так, як і при вертикальній збірці.
Для труби або циліндра ситуація інша. Необхідно повторити операцію, як і для передньої (лицевої) частини. Тобто доведеться вирізати два однакових кола, один для передньої, а інший для задньої частини печі. У колі прорізається отвір під димохід, після чого вся отримана конструкція приварюється до корпусу.
І останнє. Все можна зробити без зварювання – на болтах так шурупах за допомогою дрилі і свердла по металу. Тут вже питання технічного оснащення.
Переваги і недоліки
Буржуйки – печі металеві, цим все сказано. Тобто цей опалювальний прилад:
а) швидко нагрівається;
б) швидко остигає, не акумулюючи тепла.
Як боротися з цим недоліком? Все просто – потрібен цегла.
Принцип використовуємо той же самий, що і для печі Слобожанки. Тобто, кажучи простіше, необхідно зробити конвекційну сорочку з керамічної цегли.
Для цього визначаємося з місцем встановлення опалювального приладу і обкладаємо його цеглою. Але не просто обкладаємо.
Відстань цегляної кладки печі повинно складати близько 100-150 міліметрів. Це раз. Вгорі кладка не закривається – це два. І третє. Внизу в цегельній кладці необхідно передбачити вентиляційні отвори.
Принцип простий. По-перше, цегла здатний акумулювати тепло краще, ніж метал. А по-друге, використовується принцип конвекції. Холодне повітря природним шляхом затягується у вентиляційні отвори, проходить між цегляною сорочкою і корпусом печі, нагрівається, при цьому охолоджуючи металеві стінки, перешкоджаючи їх прогорання, виходить і обігріває приміщення.

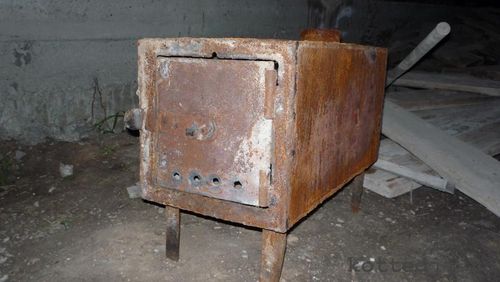

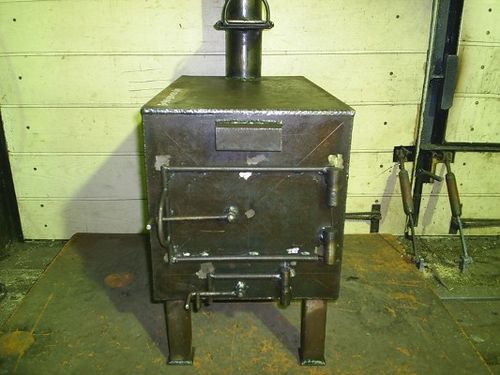

Якщо ви вирішили виготовити прямокутну Буржуйку, то схема аналогічна означеної вище. Вам просто доведеться використовувати або металевий ящик, або зварити його з листової сталі.
Більш складні варіанти припускають використання димооборотов, відбивачів та системи заслінок, але про це в іншій статті.
Як ви бачите, піч Буржуйка досить проста за своєю конструкцією та виготовити її своїми руками не складе особливої праці.
