Схема кладки каміна з цегли по рядах своїми руками

Камін у всі часи асоціювалося у людей з теплом, благополуччям і порядком. Він може легко створити незвичайну і теплу атмосферу спокою у вашому домі. Крім цього, сучасні каміни ще й досить ефективні елементи інтер’єру, за допомогою яких можна додати розкоші в приміщенні.

Зміст

Етапи будівництва камінів своїми руками

У будівництві камінів так само, як і при виконанні зведення будинку, обов’язково присутній певний порядок. Він є таким:

створення проекту;
розрахунок матеріалів;
закупівля матеріалів;
проведення будівельних робіт;
проведення випробувань.

Це все потрібно проводити для того, щоб значно полегшити проводяться роботи, забезпечити їх безперебійність, гарантувати правильну роботу цього опалювального споруди. Також обов’язковим є застосування схем кладки.

Визначення технічних параметрів

Перед тим, як приступити до створення проекту, потрібно визначитися з місцем його розташування. Перебувати камін може як біля прямий стіни, так і в кутку.

Далі проводиться розрахунок площі каміна. Це потрібно робити, щоб обчислити оптимальні розміри. Співвідношення площ приміщення і топки обов’язково повинно бути від 1:50 до 1:70. Це потрібно, щоб вистачало повітря на горіння палива і було забезпечено максимально комфортний тепловіддача каміна. Також обов’язково потрібно врахувати, що для досягнення найкращих показників обов’язковим є пропорція висоти і ширини 2:3.

Топка

Завдяки виготовленню внутрішніх стінок топки під кутом 50 градусів можна досягти високих тепловідбівних показників. Всі стінки обов’язково повинні сходитися до верху під кутом 20-22 градуси, утворюючи своєрідну горловину. Дане рішення дозволяє значно підсилити тягу і збільшити тепловіддачу каміна.

Обов’язковими при будівництві основи каміна є наступні пункти:

Суворе дотримання співвідношення глибини топки до її висоті. Якщо її зробити занадто дрібною, то дим буде проходити всередину приміщення. Глибокий топливник значно знизить тепловіддачу.

Перекривання топкової камери спеціальною перемичкою.

Створення зольного каналу і камери.

Обов’язково потрібно виконати колосникову решітку, яка розташовується в основі, для підтримки горіння і утримування палива.

Будівництво димоходу

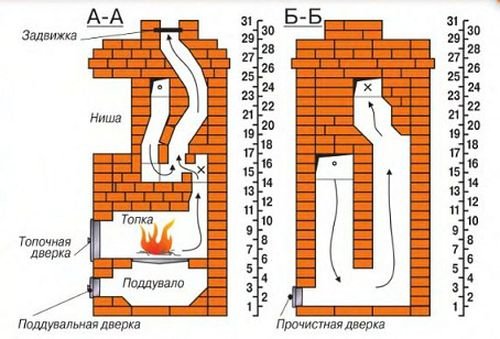

Відразу над топливником починають будівництво димової камери рядами, як на фото. Варто відзначити, що димар каміна обов’язково повинен знаходитися значно вище пічного і бути окремим елементом. Щоб запобігти виліт іскор і сажі з порталу, а також щоб дим не потрапляв у приміщення, обов’язково потрібно створювати спеціальний перевал. Його установка проводиться між самим топливником і димової камерою.

В димоході також потрібно передбачити спеціальну засувку з отвором. Вона підбирається у відповідності з перерізом самого каналу. Засувку рекомендують встановлювати вище 18 ряду кладки.

Так як при тривалому горінні палива в каміні його частини (стінки і димар) дуже сильно нагріваються, то обов’язково потрібно провести заходи пожежної безпеки в такому вигляді:

виконати протипожежне поділ шарів на горищному приміщенні і в плитах перекриття;
захистити легкозаймисті і горючі матеріали від нагрітих елементів каміна;
не допускати розташування горючих доріжок біля входу в камін (рекомендується постелити лист металу).

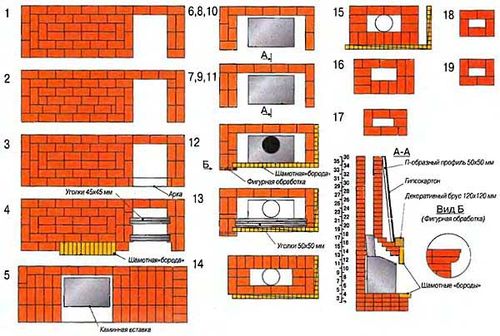

На схемі показана порядовая цегляна кладка каміна.

Місце розташування цегляного каміна

Найкращим місцем для установки каміна з цегли є торцеві стіни. Це дозволяє знизити тепловіддачу приміщення і зробити кімнату більш теплою. Також відмінним варіантом можна назвати і кутове розташування каміна. Це більш красиво і практично, так як стіни залишаються відкритими для встановлення меблів та інших предметів. При цьому використовується схема кладки кутового каміна, яка трохи відрізняється від пристінного.

Виконання кладки порядовой

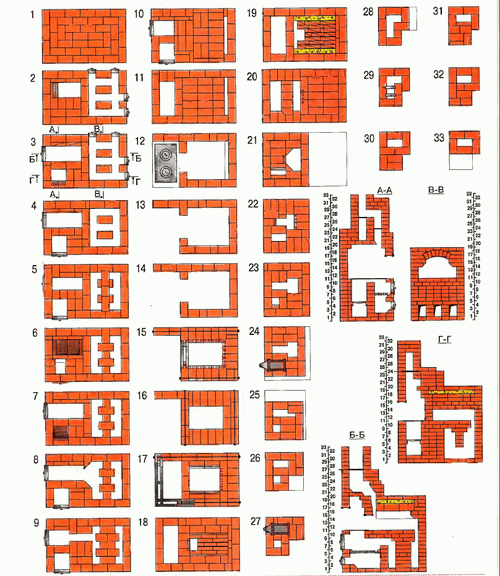

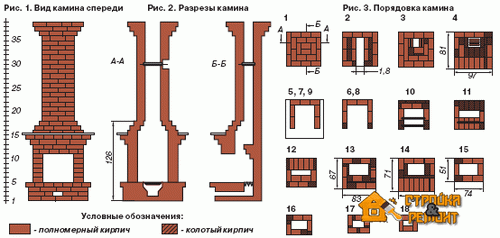

Порядовка – це пошарові креслення кладки каміна. Тут вказується кількість цеглин, їх розташування конкретно для кожного ряду. У деяких випадках, для більшої оригінальності та краси, зовнішні ряди цегли кладуть поперемінно на ребро або плазом. Приклади кладок і покрокову інструкцію можна подивитися на фото і відео.

В цокольному ряду кладку зробити більш красивою. Це досягається за рахунок установки цегли на ребро. Правил тут практично немає, крім точного витримування всіх рівнів, так як це є основою всього каміна. Проводячи кладку можна застосовувати як цілі цеглини, так і половинки. Виганяється цоколь на висоту від 26 до 28 см від підлоги.

Наступні чотири ряди повністю закладаються цеглою.

П’ятим поруч створюють піддувало-зольник. Також тут створюються опори, на яких буде знаходитися решітка з декількох металевих прутів або колосника.

За допомогою шостого ряду закріплюються опори, і на них ставиться решітка.

Сьомим поруч потрібно починати викладати портал.

Починаючи з восьмого ряду і до п’ятнадцятого кладку потрібно виконувати з перев’язкою. Також на цьому етапі не варто забувати про «дзеркалі», що встановлюється під невеликим ухилом.

16 поруч потрібно закінчувати кладку «дзеркала» і виводити підйом зуба. Не варто забувати про те, щоб цегла не прогорів, його обмазують глиною з боку димоходу.

До 19 низки триває кладка цеглою, який стесана в бік хайла. Тут також проводиться формування фасаду усієї конструкції.

Далі, аж до 22 ряду, потрібно викладати димар. Зверху останнього ряду потрібно обов’язково встановити засувку.

23-м поруч створюється ластівчин хвіст, і на цьому кладка димоходу завершена.

Кладка каміна з цегли є досить складною процедурою, яка вимагає велику кількість знань і чималої практики. При цьому обов’язковим є дотримання кутів нахилу і дотримання пропорцій для максимально ефективної роботи.
