Світлодіодні прожектори для вуличного освітлення

Для зовнішнього освітлення використовують різні джерела світла, але із збільшенням енергоспоживання збільшуються видатки на оплату електроенергії, що є неефективним з економічної точки зору. Використовуючи світлодіодні прожектори для зовнішнього освітлення, окрім цієї проблеми, вирішується багато інших питань, пов’язаних з виконанням творчих завдань.

Зміст

• 1 Дальність світлового променя прожектора
  • 1.1 Вимір освітленості
  • 1.2 Розрахунок освітлення
• 2 Конструкція вуличних світлодіодних приладів освітлення
• 3 Основні види освітлювальних приладів зовнішньої установки
• 4 Особливості технічних характеристик вуличних приладів

Дальність світлового променя прожектора

Питання, яка дальність освітлення від світлодіодної лампи, повністю безглуздий. Світловий потік рівномірно поширюється до нескінченності. Точніше поставити питання, на якій відстані від освітлювального приладу буде світло? Тут постає друге питання, наскільки повинно бути світло? Наприклад, того, що достатньо для підсвічування світлодіодними лампами складського приміщення, буде мало для спортмайданчика або біля альтанки, щоб прочитати книгу. Давайте на прикладі розрахуємо площу освітлення від лампи потужністю 50 Вт, на якій можна комфортно орієнтуватися в темний час доби.

Вимірювання освітленості

Існує одиниця виміру освітленості від лампи – люкс. Не будемо вдаватися в подробиці походження цієї одиниці. Головне, що для кожного місця є рекомендована величина освітленості лампами, яка вимірюється цими ж люксами. Існує друга одиниця виміру яскравості лампи – люмен, яка пов’язана співвідношенням з освітленістю 1 люмен = 1 люксу / кв. м. приміром, спортзал має висвітлюватися лампами, що дають освітленість 200 люкс. Для комфортного читання необхідно 300 люкс.

Розрахунок освітленості

Освітленість місцевості для нормального орієнтування в темний час доби становить 10 люкс на 1 кв. м. Повний місяць, до порівняння, дає освітленості 0.27 люкс. Повертаємося до ліхтарів з лампами потужністю 50 Вт. Лампи на 1 Вт потужності дають 100 люмен яскравості. Отже, приладом, що дає 5000 люмен можна висвітлити площа 500 кв. м. Від прожектора пучок світла розкривається на 120 градусів, створюючи навпроти себе світлове пляма. По геометричній формулою обчислюємо, що освітленість 500 кв. м площі світлового плями поширюється вдалину на 13 м. По сторонам пляма приблизно пошириться на 26 м. З розрахунків виходить, що світлодіодний прожектор потужністю 50 Вт оптимально забезпечить світлом площу не більше 3-4 соток.

Розрахунок освітленості від прожектора з випромінюючим пучком світла на 120 про обчислюємо за формулою:

R – відстань освітленості;

W – потужність освітлювального приладу;

L – освітленість.

Радіус світлової плями дорівнює відстані до приладу освітлення. З цього можна обчислити площу освітлення S.

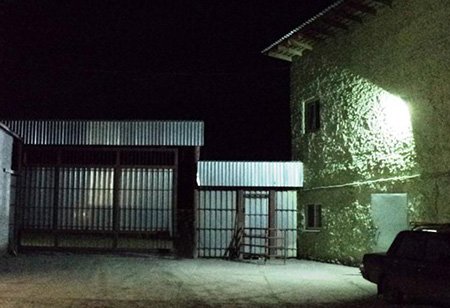

Візьмемо, приміром, що для висвітлення певної ділянки потрібно 70 люкс. Встановивши прожектор потужністю 200 Вт на висоті 9 м, вийде освітленість площі близько 300 кв. м. Якщо цей прожектор закріпити на стіні будівлі, частина світлового плями пропаде на марне освітленні стіни.

Прожектори з лінзами розкривають пучок світла на 60о. Для їх розрахунку є інша формула:

Вона в принципі схожа з попередньою формулою, відмінність в коефіцієнтах. Замість 5,65 берете коефіцієнт 10,67. Для обчислення площі S додається коефіцієнт 0,25, так як радіус світлової плями в 2 рази менше відстані до приладу освітлення.

Щоб отримати площа освітленості від прожектора з кутом 60о рівну площі освітленості від прожектора з кутом 120 градусів, необхідно прилад з лінзою встановити в 2 рази далі. Природно, приклад був приведений для прожекторів з однаковою потужністю.

Конструкція вуличних світлодіодних приладів освітлення

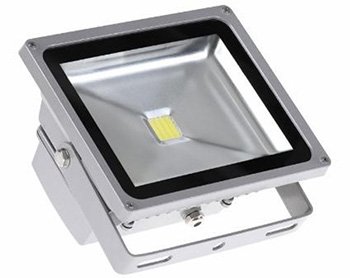

Оскільки зовнішні світлодіодні прилади освітлення весь час перебувають під відкритим небом, вони постійно піддаються впливу негативних природних факторів. Безперебійна робота можлива завдяки їх особливій конструкції, що відрізняє прилади зовнішньої установки від аналогів, встановлених у приміщенні:

• основним захистом вироби є алюмінієвий корпус, покритий зверху фарбою. Мала вага алюмінію робить прилад легким і водночас міцним;
• усередині корпусу встановлено комплекс світлодіодів. Щоб в електричну схему не потрапила волога, світлодіоди і корпус роблять герметичними. Для порівняння, аналоги приладів внутрішньої установки не захищені від проникнення вологи;
• у світильниках зовнішньої установки відсутнє захисне скло. Придивившись до наземних прожекторах, здається, що воно все-таки є. Насправді замість скла встановлено прозорий пластик. Він виконує подвійну функцію: захищає внутрішню частину прожектора від впливу негативних факторів, і в разі розбиття пластику практично відсутня можливість поранитися осколками.

Природно, всі вироби мають кріплення, відрізняється виконанням залежно від конструкції приладу.

Основні види освітлювальних приладів зовнішньої установки

Світлодіодні прилади освітлення мають широкий спектр застосування. Залежно від особливостей освітлення, кожен з них виконує свою функцію:

• особливість конструкції прожекторів полягає в подачі однаково спрямованих світлових променів. Їх встановлюють на опорах і безпосередньо на грунті, змінюючи положення корпусу в будь-якому напрямку. Прожектори в основному застосовують для освітлення земельних ділянок, промислових об’єктів, фасадів будівель;
• ліхтарями висвітлюють тротуари, автомобільні дороги, парки, прилеглі ділянки біля приватних будинків. Наявність в ліхтарі рефлектора дозволяє розсіювати світлові промені по сторонам. Залежно від об’єктів, де встановлено ліхтарі, застосовують лампи різної потужності. Наприклад, на великих трасах встановлюють ліхтарі з лампами 400 Вт. Для маленьких доріг досить 150-250 Вт лампи. Паркові і дворові ліхтарі встановлюють на опори різної висоти і оснащують лампами 150 Вт;

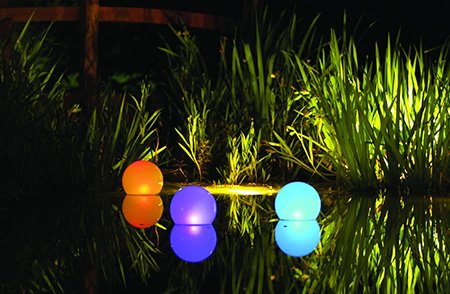

• декоративні світильники можуть мати один або кілька світлодіодів. Багато з них працюють від акумулятора, який заряджається сонячною енергією. Вони більше служать для прикраси ландшафту. Відсутність прихильності декоративних світильників до електромережі дозволяє їх розвішувати на деревах у саду, підсвічувати ними дачні водойми.

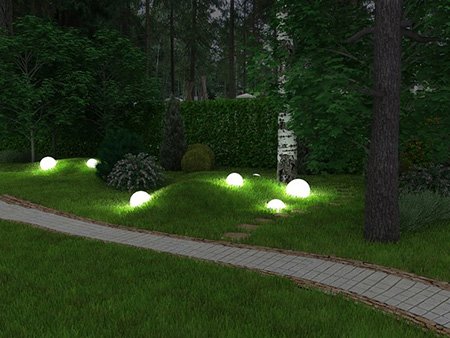

Приклад використання світлодіодних світильників в ландшафтному дизайні

Особливості технічних характеристик вуличних приладів

Перед тим як зробити вибір вуличного приладу освітлення, треба дізнатися його технічні характеристики. Найчастіше конструкція вуличного світильника має набір світлодіодів, приєднаних паралельно. Після перегоряння одного з діодів, інші продовжують працювати. Щоб ближче пізнати технічні характеристики вуличного LED приладу, треба розглянути кожен параметр окремо:

Вибір ступеня захисту прожектора забезпечить електробезпека і тривалість експлуатації виробу. Для вуличного LED вироби мінімальної ступенем є IP65. Пристрій конструкції, яка має таку маркування, повністю захищений від проникнення пилу, а головне – води. Якщо установка прожектора виконується на вулиці під навісом, можна використовувати виріб з меншою захистом, наприклад, Світильники з найвищою захистом можна встановлювати для підсвічування усередині басейну.

Крім всіх перерахованих технічних характеристик, можна додати компактні розміри, великий вибір форм і невелику масу виробу. Всі розглянуті характеристики показують переваги LED приладів перед іншими аналогами.
