Багато бачили на поверхні упаковки світильників, розеток та інших приладів маркування з початковими буквами «IP». Але мало хто замислюється, навіщо вона потрібна, і просто не звертають на неї увагу. Насправді це важливе позначення вказує ступінь захисту ip від впливу зовнішніх факторів, і воно повинно відповідати ГОСТ та ПУЕ при виборі обладнання.
Зміст
- 1 Що означає маркування«IP»
- 1.1 Позначення першої цифри
- 1.2 Позначення другій цифри
- 1.3 Додаткові і допоміжні позначення
- 2 Ступінь захисту згідно ПУЕ і ГОСТ
- 3 IP електрообладнання ванної кімнати
Що означає маркування«IP»
Розшифровка скороченого літерного позначення «IP» у перекладі означає ступінь захисту від проникнення. Крім букв, маркування містить дві цифри, що вказують клас оболонки, що служить захистом обладнання від зовнішніх впливів пилу, вологи і твердих предметів. Аналогічно клас оболонки позначає ступінь захисту людини від удару струму під час дотику до неї. Дану класифікацію відображає ГОСТ 14254-96.
Клас захисту оболонки визначають випробуваннями. Вони вказують, наскільки корпус обладнання захистить механічні і струмоведучі елементи від проникнення до них вологи і твердих частинок. Ще під час випробувань виявляють стійкість оболонки до інтенсивних впливів у різних умовах.

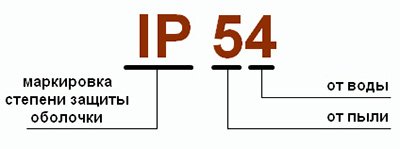

Якщо повернутися вже до знайомої пари цифр, то розшифровка першої вказує на ступінь захисту оболонки від впливу на неї твердих предметів, а друга позначає ступінь захисту від вологи. Але маркування цими цифрами ще не обмежується. Після них може стояти одна або дві букви. У деяких випадках, якщо ступінь захисту невизначена, цифри замінюють буквеним позначенням «X». Візьмемо, приміром, електроприлад з маркуванням«IPX0». Вона вказує на невизначену ступінь захисту. Але після останньої цифри може перебувати ще одна літера, наприклад, «IPX1D». Вона служить покажчиком додаткової інформації.
Позначення першої цифри
Як вже говорилося, перша цифра вказує на ступінь захисту оболонки від проникнення твердих предметів. Сюди також належить можливість проникнення певної частини тіла, наприклад, пальці або руки. Стоїть перший «0» вказує на повну відсутність захисту, що передбачає відкритий доступ до небезпечних вузлів обладнання. Ступінь захисту вказують цифрами від 0 до 6.
Щоб було зрозуміліше розшифровка, розглянемо кожен показник окремо:
- «1» – вказує на обмеження дотику тильною стороною долоні або проникнення твердого предмета розміром від 5 см і більше;
- «2» – захист не допустить проникнення пальця руки або предмета розміром від 1,25 см;
- «3» – захистить небезпечні вузли від знаходяться в руці інструментів та інших предметів, розміром більше 2,5 мм;
- «4» – говорить про неможливість проникнення твердих часток розміром більше 1 мм;
- «5» – вказує про часткову пылезащите;
- «6» – найвища ступінь пыленепроницаемости.
Крім того, цифри від 4 до 6 позначають про неможливість дістатися до небезпечних вузлів обладнання тонким дротом, що знаходиться в руці людини.
Позначення другій цифри
Настав час розглянути другу цифру маркування, що вказує на захист вузлів обладнання від негативного впливу вологи. Це значення має більший діапазон від 0 до 8. Як і в першому випадку, 0 говорить про повну відсутність захисту. Подальше перерахування іде по наростанню, що відображає конкретний приклад:
- «1» – дрібні краплі води, що впали вертикально на оболонку обладнання, що не зашкодять його вузли;
- «2» – аналогічно впали краплі води не проникнуть крізь оболонку при її нахилі до 15о;
- «3» – Корпус здатний захистити робочі вузли обладнання від дощової води, навіть якщо краплі потрапляють під кутом 60°;
- «4» – хаотично летять краплі під будь-яким кутом не представляють небезпеки устаткування;
- «5» – падаюча без тиску струмінь води не проникне крізь оболонку. Поверхні приладів з таким позначенням можна мити;
- «6» – оболонка витримає падаючу воду під великим тиском. Навіть потрапила всередину морська вода не зашкодить роботу вузлів;
- «7» – безпечно занурення під воду на короткий час;
- «8» – оболонка витримає тривале перебування обладнання під водою.

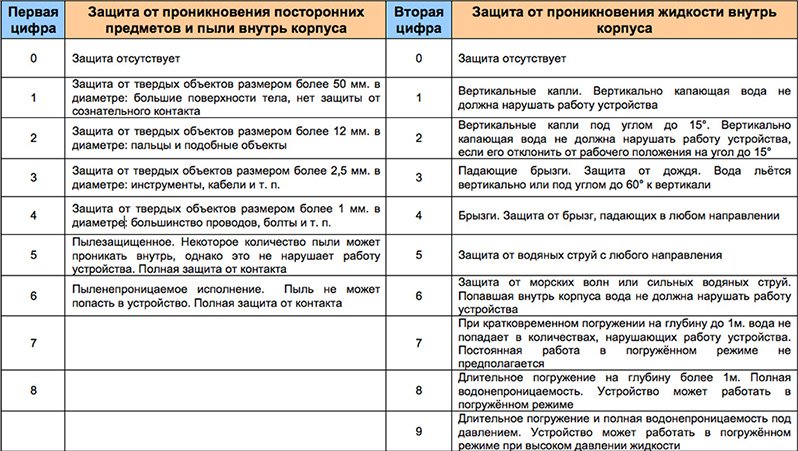

Для кращого визначення ступеня захисту є таблиця з зазначеними всіма параметрами:
Давайте на прикладі подивимося, як проводиться розшифрування цифр електрообладнання:
- візьмемо силовий шафу з маркуванням IP32. Корпус захистить людину від випадкового дотику до електричних вузлів і не допустить проникнення твердих предметів розміром більше 2,5 мм. Однак дротом товщиною 1 мм можливо проникнути всередину. Друга цифра говорить про безпеку падаючих на шафу крапель води, навіть якщо він встановлений щодо них під кутом 15о;
- а ось, наприклад, пластиковий бокс КМПн 2/9-2, призначений для установки ПЗВ або автоматів, має захист IP31. Перша цифра позначає аналогічну ступінь захисту, як з прикладом силової шафи. Друга цифра говорить, що захистить розташовані всередині УЗО тільки від дрібних, вертикально падаючих бризок води.
Загалом, з цифрами все ясно, залишилося з’ясувати, що означає розшифровка додаткових букв.
Додаткові і допоміжні позначення
Відразу за цифровим позначенням може стояти додаткова буква. Їх існує всього чотири. Кожна буква характеризує ступінь захисту людини від проникнення до струмоведучих частин електроустаткування або небезпечним механічних вузлів. Якщо ретельніше розібратися, то додаткова буква виконує ту ж роль, що і перша цифра, тільки вона призначена для розгорнутого пояснення.
Існує таблиця, за якою можна подивитися розшифровку додаткових букв:

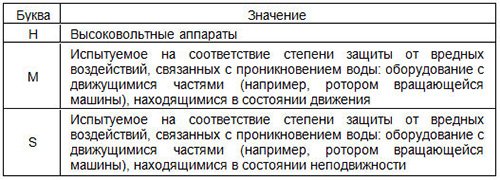

Слідом за додатковою може стояти допоміжна літера. Їх усього три. Раніше використовувалася ще четверта – W, але зараз по ГОСТ її не застосовують. Для електрообладнання ці букви необхідні, щоб вказати довідкову інформацію та параметри проведених випробувань. Розшифровку букв можна знайти в таблиці:
При відсутності додаткових, або допоміжних позначень, букви в маркуванні нічим не замінюються, а просто відсутні.
Ступінь захисту згідно ПУЕ і ГОСТ
Перед монтажем електрообладнання необхідно дізнатися його ступінь захисту згідно ПУЕ, ТУ чи ГОСТ. Іншими словами, треба визначитись, наприклад, установка яких розеток і світильників дозволена у ванній кімнаті.
ПУЕ представляє основний документ безпечного використання електрообладнання. Він відображає правила пристрою електроустановок. Звідси і скорочена назва ПУЕ. Правила свідчать, що:
- використовується електрообладнання повинно відповідати ГОСТ або ТУ;
- конструкція, спосіб монтажу електрообладнання та характеристика ізоляції проводів повинні відповідати всім вимогам ПУЕ;
- електрообладнання і поєднані з ним конструкції повинні бути захищені від негативного зовнішнього впливу.
Отже, з ПУЕ розібралися, а що стосується інших норм, то міжнародний індекс IEC 60529 або ГОСТ 14254-96 якраз і вказують ступінь захисту, що позначається IP. Даний ГОСТ розповсюджується для електрообладнання з напругою не вище 72,5 кВ. На території РФ діє ГОСТ Р 51330.20-99.
IP електрообладнання ванної кімнати
Керуючись нормами ГОСТ, ПУЕ та даними таблиці можна зробити висновок, що для ванної кімнати необхідно застосування світильників, розеток і вимикачів з маркуванням IP44. До цього класу відповідає розетка з закриваються стулками. Вилки електричних приладів у ванній кімнаті теж повинні мати аналогічний клас.

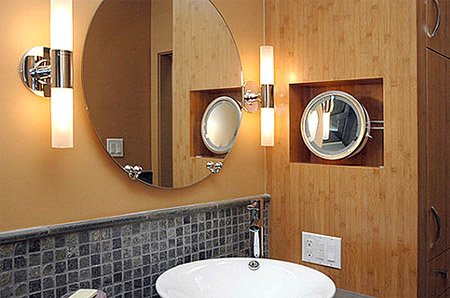

Що стосується настінних світильників для ванної кімнати, то їх ступінь аналогічно не повинна бути менше IP44, але краще використовувати прилади з захистом IP55. Так як у ванній кімнаті всі випари піднімаються, то маркування стельових світильників повинна відповідати IP65. Чим вище «IP» світильників та іншого електрообладнання для ванної кімнати, тим безпечніше і надійніше у використанні.
Незважаючи на те, що ступінь захисту ip розшифровується просто, планування монтажу електрообладнання краще довірити професіоналам.
