Система опалення приватного будинку з природною циркуляцією

При створенні опалювальної системи необхідно визначитися з типом циркуляції. Вона може бути природною або примусовою (за допомогою циркуляційного насоса). У кожен схеми є свої переваги і недоліки, які потрібно враховувати при проектуванні опалювальної системи і її монтажі. Що являє собою схема опалення приватного будинку з природною циркуляцією і як взагалі працює дана система опалення? Про це ви дізнаєтеся з нашого огляду.

Принцип роботи

В цілому принцип роботи опалення з природною циркуляцією досить простий:

  • Опалювальний котел нагріває теплоносій;
  • Під дією гідростатичного тиску теплоносій переміщається по системі і нагріває батареї опалення;
  • Охолоджений теплоносій надходить назад в котел.

Система опалення приватного будинку з природною циркуляцією

Проста схема циркуляції теплоносія в приватному будинку з системою опалення з природною циркуляцією.

Теплоносій в опалювальній системі тече самопливом, без допомоги циркуляційного насоса. Завдяки цьому система виходить простий в монтажі і дешевої в обслуговуванні. Нагрівається в казані вода (вона найчастіше виступає теплоносієм) рухається від котла вгору по відвідної труби – це відбувається за зміни її густини і об’єму. Знизу її як-би підштовхує холодна вода.

Піднявшись по трубі вгору, теплоносій надходить в горизонтальні лінії, звідки направляється в батареї. По мірі свого руху від поступово віддає тепло самих труб і батарей. Охолоджена вода стає більш щільною, тому вона має властивість опускатися вниз. Далі вона надходить в котел, виштовхуючи з нього вже нагревшийся теплоносій. Тим самим досягається природна циркуляція, не вимагає застосування насоса.

Схема опалення приватного будинку з природною циркуляцією включає в себе наступні елементи:

  • Опалювальний котел;
  • Горизонтальні і вертикальні труби;
  • Батареї опалення;
  • Розширювальний бачок.

Тут ми бачимо граничну простоту всієї системи, що зменшує навантаження на її обслуговування.

У водяних і парових опалювальних системах замкнутого типу присутні додаткові елементи – це спускник пара і запобіжний клапан.
Система опалення приватного будинку з природною циркуляцією

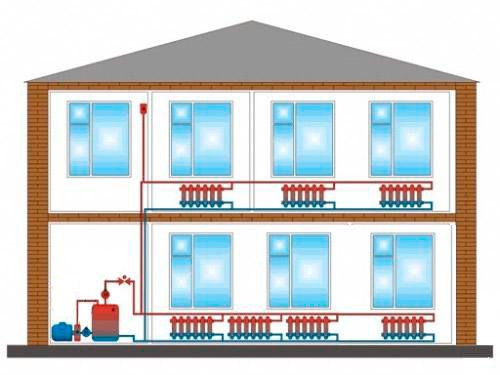

Схема системи опалення з природною циркуляцією теплоносія у двоповерхових будинках.

Опалювальні системи з природною циркуляцією найчастіше монтуються в приватних будинках. Максимальна висота будівель – не більше двох поверхів. Тільки в цьому випадку можна розраховувати на нормальну роботу опалення. Також потрібно враховувати деякі інші обмеження, про що піде мова в нашому огляді.

Переваги і недоліки

Описуючи опалення з природною циркуляцією, не можна пройти повз опису ключових достоїнств і недоліків. Почнемо, як завжди, з позитивних рис.

Переваги природної циркуляції:

  • Відсутність дорогого циркуляційного насоса, завдяки чому зменшується вартість системи опалення;
  • Відсутність зайвих шумів – незважаючи на малошумність, циркуляційні насоси створюють тихий гул. Вдень його практично не чути з-за оточуючого нас шуму. Вночі його гудіння стає чутним, що доставляє деяким людям дискомфорт – не рятує навіть зниження швидкості обертання. В окремих точках домоволодіння гул може посилюватися;
  • Додаткові витрати у разі виходу насоса з ладу – гарні насоси коштують досить дорого;
  • Мінімум поломок – крім опалювального котла тут просто нема чому ламатися. А протікання, при грамотному монтажі, настільки рідкісні, легко усунути своїми руками;
  • Відсутність витрат на електроенергію – робота насоса викликає додаткові витрати на оплату електрики;
  • Енергонезалежність опалювальної системи – вона може бути змонтована в будинку без електрифікації (за умови використання енергонезалежного опалювального котла).

Недоліки:

  • Неможливо опалювати багатоповерхові будівлі – так як опалювальна система вийде дуже великий, а напір у неї дуже слабкий, то циркуляції теплоносія не буде. Отже, для обігріву великих будівель необхідна примусова циркуляція теплоносія з використанням циркуляційного насоса. Це актуально і для опалення 2-х поверхових приватних будинків великих розмірів;
  • Обмежена довжина опалювальної системи – максимальна довжина горизонтальних ділянок не повинна перевищувати 30 метрів. В іншому випадку природна циркуляція буде неможливою. Отже, тут знову ж таки необхідний циркуляційний насос;
  • Необхідність дотримуватися ухили труб – вони хоч і невеликі, але іноді вони бувають помітними. Якби в будинку прокладалася система опалення з примусовою циркуляцією, ухили були б не потрібні;
  • Тривалий прогрів великих будинків – за рахунок слабкого тиску, тепло на початковому етапі поширюється з працею. Але після нагріву системи ситуація поліпшується, обігрів стає рівномірним.

Звичайно ж, більшість недоліків пов’язано з неможливістю обігріву великогабаритних будинків. Якщо ж ваше домоволодіння відрізняється невеликою площею, то вадами можна знехтувати.

Особливості монтажу

Система опалення приватного будинку з природною циркуляцією

В опалювальних системах з природною циркуляцією обов’язково повинен дотримуватися ухил труб, а розширювальний бачок повинен розташовуватися в самій верхній точці.

Якщо ми поглянемо на саму просту схему опалення приватного будинку з природною циркуляцією, то ми відзначимо необхідність дотримання правил по прокладці. Виходить з котла труба з гарячим теплоносієм обов’язково піднімається вгору, до стелі. Тут же, в самій верхній точці, розташовується розширювальний бачок (з відведенням надлишків води). Його наявність строго обов’язково, так як нагрітий теплоносій завжди розширюється в об’ємі. Ємність бачка становить 20-30 літрів.

Після підйому вгору теплоносій відправляється в горизонтальні ділянки. І тут потрібно дотримуватися певний кут ухилу. Тобто труба з гарячим теплоносієм монтується з ухилом зверху вниз, по мірі віддалення від верхньої точки. Тим самим забезпечується більш ефективна циркуляція води. Те ж саме відноситься і до зворотних дільниць – тут кут повинен бути таким, щоб теплоносій тек з найдальшої точки до котла зверху вниз (робиться ухил в бік котла).

Обов’язково дотримуйтесь ухили, так як це допоможе знизити гідравлічний опір, що перешкоджає нормальному протіканню теплоносія. Оптимальний ухил становить від 5 до 10 мм на метр труби.

Система опалення з природною циркуляцією може бути однотрубної або двотрубної:

  • При монтажі однотрубної системи теплоносій послідовно проходить по всіх радіаторів і повертається по зворотному водопроводу практично безпосередньо;
  • Двотрубна система передбачає створення індивідуальних підводів до кожної батареї і індивідуальних відводів в нижню трубу.

Застосування двотрубної системи дозволяє розраховувати на більш рівномірний прогрів будівлі. Також потрібно звернути увагу на той факт, що горизонтальна довжина всієї системи не повинна перевищувати 30 метрів, а поворотна труба повинна йти паралельно гарячої труби.

Однотрубні системи орієнтовані на обігрів будівель невеликої площі. Якщо у вашому будинку 2-3 кімнати, рекомендується змонтувати двотрубну систему.

При самотоятельном монтажі опалення з природною циркуляцією приділяється увага вигинів, що впливає на гідравлічний опір. Вкрай бажано, щоб труби йшли по приміщеннях прямо, без зайвих вигинів. Також небажано використовувати арматуру і крани, застосовувати труби невеликого діаметра – для подібних систем бажано придбати нормальні металеві труби потрібного розміру. Якщо діаметр буде малий, це чинитиме опір і без того слабкого напору теплоносія.

На закінчення розповімо про ще однієї особливості розташування елементів системи опалення з природною циркуляцією. Справа в тому, щоб опалювальний котел повинен розташовуватися нижче, ніж будь-яке інше обладнання (тут маються на увазі батареї і радіатори). Тому для цих цілей необхідні підлогові котли. Оптимальне розміщення – в котельні з більш низькими, ніж у всьому будинку, підлогами. Тим самим покращується проходження теплоносія по всій опалювальній системі. Дотримуючись вищеописані правила, ви побудуєте відмінне опалення з високою ефективністю роботи.
