Однією з найбільш складних інженерних проблем, які необхідно вирішувати при проектуванні та будівництві індивідуального житла, є пристрій системи опалення. Досить часто оптимальним вибором для господарів невеликого будинку є проста однотрубна система водяного обігріву відома як «ленінградка».
Зміст
Що таке ленінградка?
Свою назву ця система отримала від однойменного міста, де вона вперше була застосована для обігріву багатоквартирних будинків. Вона розроблялася в епоху масштабного будівництва в СРСР для досягнення максимальної економії на трубопрокатних виробах. З тих пір первісна схема зазнала кілька модифікацій, але її основні переваги і раніше залучають багатьох бажаючих організувати бюджетний обігрів приватного будинку:
- мінімальний витрата матеріалу;
- простий і зрозумілий монтаж, можливість установки своїми руками;
- доступність комплектуючих;
- недороге обслуговування і ремонт.
На фото нижче показана схема пристрою сучасної системи опалення типу «ленінградка». В її основі лежить принцип послідовного з’єднання опалювальних приладів за допомогою єдиної магістралі подачі, яка на виході з останньої батареї переходить у зворотний контур, що забезпечує злив остиглого теплоносія назад в котел. Таким чином, теплоносій, в якості якого зазвичай використовується нагріта вода або антифриз, циркулює в замкнутій системі, віддаючи тепло по ходу свого руху.
до меню ?
Варіанти розводки
Монтаж системи опалення може проводитися двома різними способами: з вертикальним або горизонтальним розташуванням основної магістралі.
- Горизонтальна схема розводки передбачає об’єднання всіх розташованих на одному поверсі будинку батарей в єдиний промінь, який підключається до загального стояка. Такі системи зазвичай монтуються всередині конструкції підлоги або укладаються безпосередньо на підлогове покриття.
Всі батареї розташовуються на одному рівні, труби подаючої магістралі встановлюються під нахилом для забезпечення вільного переміщення рідини.
Вертикальна розводка передбачає наявність загальних стояків у місцях установки радіаторів. Підводить магістраль, що з’єднує всі стояки, зазвичай розташовується зверху. Така схема забезпечує кращий нагрівання батарей і дозволяє використовувати труби меншого діаметру.Для вертикального водяного опалення бажано використання циркуляційного насоса. При відсутності насоса загальна довжина магістралі не може перевищувати 30 метрів.
Вертикальна розводка передбачає наявність загальних стояків у місцях установки радіаторів. Підводить магістраль, що з’єднує всі стояки, зазвичай розташовується зверху. Така схема забезпечує кращий нагрівання батарей і дозволяє використовувати труби меншого діаметру.Вертикальна система практично не застосовується в багатоквартирних будинках, оскільки ускладнює ведення індивідуального обліку споживання тепла. Для приватного будинку ж вона, навпаки, є більш кращим, оскільки забезпечує простий монтаж і більш ефективну тепловіддачу.
до меню ?
Відмінність відкритих і закритих систем опалення
У відкритих системах водяного опалення в самій верхній точці встановлюється розширювальний бачок, який з’єднується з атмосферою. Таким чином, схема відкритого типу передбачає рух теплоносія у відповідності з законами фізики: нагріта рідина піднімається вгору, витісняючи холодну.
Системи закритого типу припускають наявність мембранного бака, який підтримує внутрішньо тиск в магістралі. Такий бак не обов’язково розташовувати зверху, тому його зазвичай встановлюють в тій частині будинку, де знаходиться котел. Більш докладно про це йдеться у відео ролику.
до меню ?
Підключення нагрівальних приладів
Радіатори, які використовуються для обігріву приміщень приватного будинку, можуть врізатися в трубу двома способами.
- Якщо вхідна і вихідна труба знаходяться на одному рівні, така схема називається однобічною або сідельній. Вона більш проста і зручна, особливо, якщо застосовується водяне опалення з горизонтальною прихованої розведенням;
- Діагональне підключення передбачає рознесення входу і виходу теплоносія по висоті (див. фото). Такий варіант забезпечує до 15% економії тепла і рекомендується для забезпечення більш рівномірного прогріву батарей з великою кількістю секцій.
На вході і виході радіатора необхідно встановлювати кульові крани, які дозволять відключити прилад від магістралі при необхідності його ремонту або заміни.
Для того щоб не порушувати роботу водяного опалення будинку, всі радіатори повинні бути обладнані байпасом, який забезпечить подачу теплоносія в обхід батареї при її відключенні. Врізка в байпас спеціального голчастого клапана, який дозволяє частково перекривати переріз труби, дасть можливість регулювати ступінь нагрівання кожної батареї окремо і суттєво збільшить ефективність роботи всієї системи в цілому (детальніше дивіться наш відео нижче).
до меню ?
Особливості монтажу системи «ленінградка»
В приватному малоповерховому будівництві найчастіше застосовуються однотрубні системи водяного опалення «ленінградка» відкритого типу з горизонтальною розводкою.
Така схема припускає наявність котла, до якого підключається магістраль, що постачає теплоносієм підключені батареї. Недалеко від котла врізається вертикальний стояк, на верхньому кінці якого встановлюється розширювальний бачок, необхідний для вирівнювання тиску при розширенні або стисненні рідини і для видалення з системи зайвого повітря.

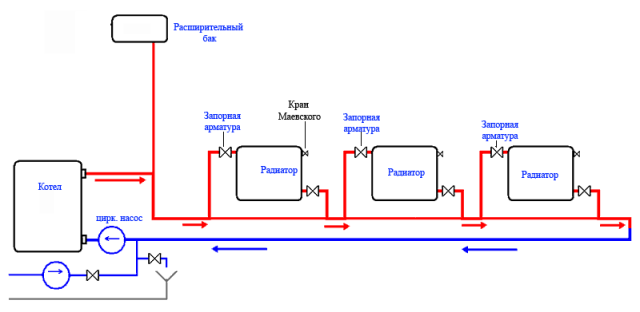

Схема пристрою опалювальної системи ленінградка відкритого типу
Підключення радіаторів потрібно виконувати з урахуванням рекомендацій, даних в попередньому розділі. Детальний огляд всіх особливостей проектування та монтажу системи «ленінградка» міститься в наведеному там відео фрагменті.
В бюджетних системах циркуляція теплоносія відбувається за рахунок витіснення холодної рідини більш теплою. Якщо засоби дозволяють, в зворотну магістраль можна вбудувати циркуляційний насос, а відкритий розширювальний бачок замінити на мембранний. Отримана таким чином закрита система дозволить зробити водяне опалення всього будинку більш ефективним і економічним.
до меню ?
Переваги і недоліки системи «ленінградка»
Основні переваги, які забезпечує «ленінградка» при організації системи водяного опалення, ми вже наводили — це економічність, нескладний монтаж і простота обслуговування. Разом з тим, однотрубні системи мають і ряд мінусів:
- останні радіатори в ланцюзі обігрівання повинні мати більшу кількість секцій, оскільки теплоносій надходить до них охолодженим;
- неможливість підключення теплої підлоги або полотенцесушителей;
- більш високий тиск теплоносія.
Однак подібні недоліки властиві в основному традиційним однотрубным схемами, в яких не застосовуються регулювальні елементи. Організація байпасів з голчастими клапанами дозволяє регулювати тепловий режим кожної батареї окремо, забезпечуючи необхідну гнучкість і економічність водяного опалення.
Сучасна модифікація системи «ленінградка» є чудовим вибором для обігріву різних приміщень. Сподіваємося, що ця стаття і наведені в ній фото – і відео матеріали допоможуть вам спроектувати надійну і ефективну систему опалення для вашого будинку.
