Проблеми з гарячим водопостачанням переслідують багатьох людей. Перебої з подачею гарячої води змушують споживачів шукати різні виходи із ситуації. Одним з найбільш вдалих рішень є використання бойлера. Що таке бойлер і як він працює? Для отримання відповіді на це питання ознайомтеся з нашим докладним оглядом.
У цій статті ми розглянемо:
- Конструкцію бойлерів;
- Принцип роботи накопичувальних нагрівачів;
- Типи бойлерів і багато іншого.
Після прочитання огляду ви переконаєтеся, що бойлер є відмінним рішенням для ліквідації проблеми з гарячим водопостачанням. А про те як вибрати бойлер для нагріву води ви можете прочитати в іншому огляді на нашому сайті.
Конструкція бойлера

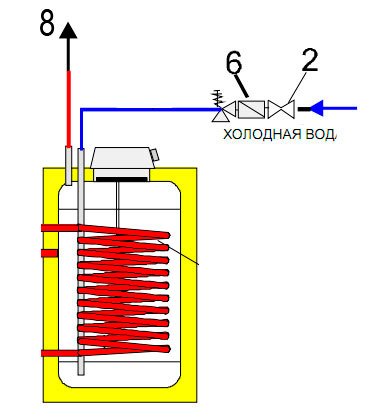

На цій схемі ви можете побачити основні елементи конструкції котла.
Бойлер – це пристрій, що здійснює нагрів та зберігання гарячої води. Конструктивно він являє собою ємність того чи іншого обсягу, оснащену теплоізоляцією і мокрим Теном. Подається в бак вода підігрівається до заданої температури, після чого вона може бути використана споживачами. Регулювання і підтримка температури нагріву здійснюються з допомогою вбудованого терморегулятора. Максимальна температура досягає +70-80 градусів.
Більшість бойлерів має напірну конструкцію. Тобто, вода на виході тече під таким же тиском, під яким вона подається в бак агрегату. Якщо подача холодної води припиниться, то отримати воду з накопичувального водонагрівача не вийде – вона просто не буде витікати з нього. Таким чином, вода в баку знаходиться під постійним тиском (зростаючим при нагріванні).
Як влаштований бойлер і які вузли ми знайдемо в його нутрі?
- Бак з захисним покриттям – це основа будь-якого накопичувального водонагрівача. Баки виготовляються з металу і покриваються емаллю або склокерамікою, що перешкоджають утворенню корозії. Ємність баків варіюється від 10 до 300 літрів;
- ТЕН – всередині бойлерів ми можемо знайти один або два Тена. Вони відповідають за підігрів води (в газових бойлерів цю функцію виконує пальник);
- Терморегулятор – забезпечує підтримання заданої температури (використовується механічне або електронне регулювання);
- Панель управління – прихована або відкрита, з її допомогою забезпечується установка температури;
- Термометр – забезпечує контроль температури води в баку. Термометр може бути механічним або електронним.
Конструкція бойлерів гранично проста, а основний обсяг займають масивні баки різної місткості.
Бойлер непрямого нагріву – що це

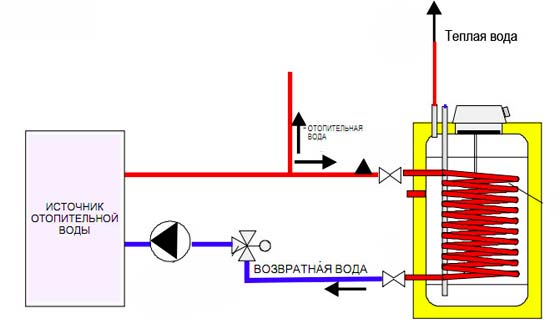

Для нагріву води бойлери непрямого нагрівання використовують тепло від опалювальної системи будинку.
Трохи вище ми розглядали конструкцію електричного водонагрівача. Тепер же ми поговоримо про бойлерів непрямого нагріву. Що це таке і чим вони відрізняються від електричних моделей? Бойлери непрямого нагріву працюють від опалювальних систем, забираючи у них частину тепла. Всередині них розташовуються змійовики, що характеризуються великою площею – вони забезпечують швидкий нагрів води. Також тут є терморегулятори і термометри.
Бойлери непрямого нагріву відрізняються високою ефективністю і продуктивністю, так як площа нагрівальних елементів змійовиків) досить велика, а прогрів ведеться по всьому об’єму. Як же отримати гарячу воду в теплу пору року, коли опалювальні системи вже не працюють? Для цього потрібно придбати або зробити бойлер непрямого нагріву з вбудованим Теном – він забезпечить нагрів води тоді, коли тепла від опалювальної системи буде недостатньо.
Деякі водонагрівачі непрямого нагріву не мають комплектних Тенів, але оснащуються фланцями під їх установку. Самі Тени купуються окремо.
Побутові бойлери непрямого нагріву відрізняються високою економічністю, так як в зимовий час року вони не витрачають електроенергію, а харчуються від опалювальних систем. При цьому їх підключення до опалення не призводить до відчутного витраті газу, що є великим плюсом.
Принцип роботи бойлерів
Електричні водонагрівачі і бойлери непрямого нагріву здійснюється нагрів води з допомогою Тенів або змійовиків, по яких тече теплоносій. Вода в баку знаходиться під тиском подається через подводящую трубу – вона підключається через клапан зворотного ходу до водопроводу. Включивши нагрівач води в розетку (або відкривши подачу теплоносія), необхідно виставити потрібну температуру нагрівання і почекати, поки буде досягнута потрібна температура.
Звичайно, холодна вода надходить у бак знизу, по мірі нагріву гаряча вода піднімається вгору, звідки і потрапляє в гарячий водопровід.
Контроль температури здійснюється за допомогою термометра. Як тільки вода нагріється, прилад автоматично перерве її нагрівання. Далі буде підтримувати температуру теплоізоляція. Варто відкрити кран – і з нього потече гаряча вода. Відсутній обсяг буде миттєво заміщений холодною водою. Як тільки температура в баку опуститься нижче допустимої позначки, автоматично включиться нагрівання.
Принцип роботи котла дуже простий – він нагріває воду і підтримує її температуру, включаючи нагрівання по мірі необхідності. А для того, щоб забезпечити стабільність температури на виході, забір гарячої води здійснюється з верхньої частини бака, так як гаряча вода піднімається вгору. Що стосується подачі холодної води, то вона виконується знизу – там вона нагрівається і самостійно перемішується з уже підготовленою водою. Все це дозволяє забезпечити практично безперервну подачу гарячої води споживачам.
