Самостійний розрахунок висоти і діаметра димоходу печі

При установці систем пічного опалення необхідно виконувати проектування, яке включає розрахунок димоходу на підставі Сніпов та інших нормативних документів.

Самостійний розрахунок висоти і діаметра димоходу печі

Основні правила експлуатації опалювального обладнання

Відразу позначимо – одна піч може застосовуватися для опалення не більше трьох приміщень, розташованих на одному поверсі. У багатоповерхових приватних будинках допускається влаштування багатоярусних печей, причому у кожної повинен бути відокремлений канал і топливник.

Не допускається:

  • установка примусової витяжної вентиляції без облаштування відповідної припливної;
  • використання для відводу продуктів горіння вентиляційних каналів, а не димоходів.

Піч може мати димовий канал, розташований в зовнішній стіні, монтаж якої виконується з різних, як правило, кам’яних негорючих матеріалів.

Самостійний розрахунок висоти і діаметра димоходу печі

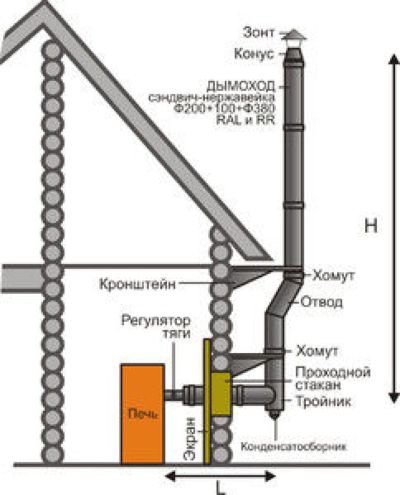

Також димар встановлюється із застосуванням корінних або насадных димових труб.

Кожна піч повинна мати свій димохід (розрахунок необхідно виконувати таким чином, щоб для одного опалювального приладу був окремий канал і димова труба). Хоча в деяких випадках допускається приєднання до одного каналу кілька печей, розташованих на одному поверсі.

Основні конструкційні параметри

У разі якщо використовуються дві або кілька труб для облаштування каналу, необхідно передбачити розтини товщиною 0,12 міліметра на відстані не менше метра від стику труб.

Самостійний розрахунок висоти і діаметра димоходу печі

Також розрахунок повинен включати встановлення засувок в каналах. Причому в засувці має бути один отвір, діаметр якого становить 15 міліметрів в разі використання в якості палива торфу або вугілля.

Димохід необхідно проектувати строго вертикально, без уступів і вигинів.

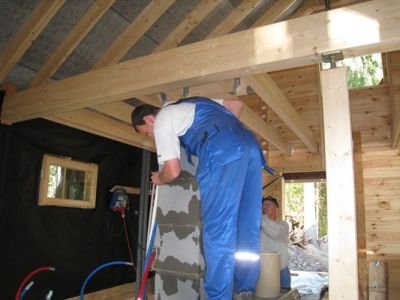

Якщо для виготовлення каналу використовується вогнетривка цегла з товщиною стінок понад 120,00 міліметрів або жаростійкий бетон товщиною більше 60 міліметрів, необхідно передбачити кишені глибиною 250,00 міліметрів з отворами для ревізії (чищення).

Труба повинна встановлюватися строго вертикально, але допускаються відхилення від вертикалі на 30 градусів, з укосом, що не перевищує одного метра.

У тому випадку, якщо димохід експлуатується в будинку з покрівлею з горючих матеріалів, встановлюються искроуловители з металевої сітки, розміри отворів не повинні перевищувати 5х5 міліметрів.

Якщо піч має прилеглі конструкції з горючих матеріалів, то їх необхідно захистити роділами з негорючих матеріалів, що запобігають загоряння.

Самостійний розрахунок висоти і діаметра димоходу печі

Відстань між деталями системи опалення та горючими матеріалами може бути різним. Все залежить від використовуваного палива, матеріалів, з яких виготовлений димохід, та ряду інших характеристик.

Основні параметри систем відводу продуктів горіння

Розрахунок основних параметрів, які впливають на роботу печей, полягає у визначенні таких параметрів як перетин і висота димаря.

Діаметр (перетин), який повинен мати димар залежить від теплової потужності, яку має піч.

Розміри наступні:

  • потужність до 3,50 кВт – 140×140 міліметрів;
  • потужність від 3,50 до 5,20 кВт – 140×200 міліметрів;
  • потужність від 5,20 до 7,20 кВт – 140×270 міліметрів.

Якщо піч має круглий перетин каналу для відводу продуктів горіння, то розрахунок проводиться з урахуванням того, що площа перерізу круглого каналу не повинна бути менше площі перерізу прямокутного каналу.

Самостійний розрахунок висоти і діаметра димоходу печі

Площа перерізу круглих димових каналів повинна бути не менше площі зазначених прямокутних каналів.

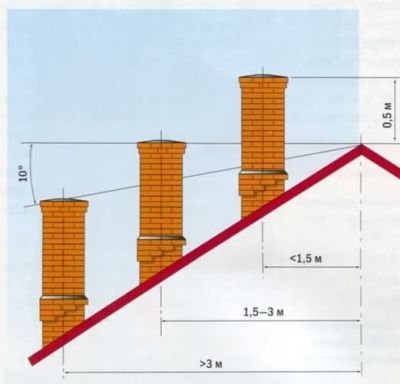

Висота димаря розраховується таким чином, щоб конструкція:

  • височіла над коником на півметра;
  • перебувала на відстані півтора метри від коника;
  • була не нижче рівня плоскої покрівлі, краще якщо вище на один метр.

У тому випадку, якщо піч має канал, що перевищує рівень покрівлі на півтора метра, необхідно використовувати додаткові розтяжки. Зазначена висота може призвести до підвищеної вітрового навантаження і деформації конструкції.

Як ви бачите, піч може мати різну конструкцію, висоту, діаметр димоходу, що обумовлює необхідність використання для розрахунку додаткових формул з метою забезпечення високого ступеня ефективності експлуатації пічного опалювального обладнання і підвищення ступеня його пожежної безпеки.
