При проектуванні автономної системи опалення для власного будинку або квартири необхідно правильно розрахувати і узгодити параметри встановлюваного устаткування, щоб забезпечити оптимальний режим роботи кожного пристрою.
Одним з найбільш важливих елементів, що забезпечують безперебійне функціонування всього опалювального комплексу, є розширювальний бачок. Його вибору часто не приділяється належної уваги, проте помилки, пов’язані з неправильною установкою бачка, можуть призвести до найсумніших наслідків.
Зміст
Для чого потрібен розширювальний бачок
В залежності від погодних умов та кліматичного режиму в приміщенні, теплоносій, який циркулює по трубах опалення, нагрівається в більшій чи меншій мірі. При інтенсивному прогріванні він розширюється і утворює зайвий обсяг, який може створити тиск, що перевищує максимально допустимий для роботи системи. Установка в опалювальну магістраль розширювального бачка як раз і потрібна для тимчасового видалення цих надлишків рідини.
Закрита система опалення з встановленими розширювачем
Двоконтурний котел зазвичай має свою власну ємність для відводу теплоносія, місткості якої цілком достатньо для середньостатистичних умов роботи.
Але якщо у вашому будинку багато опалювальних приміщень, а в якості батарей хоча б у деяких з них використовуються металеві труби, то рідини в нормальному режимі потрібно набагато більше, а значить і збільшення об’єму при розширенні буде більш відчутним. Тому вбудованого розширювального бачка може не вистачити, і тоді буде потрібно установка додаткового резервуара.
до меню ?
Види розширювальних бачків
Як відомо, для опалення приватного житла можуть застосовуватися різні принципи подачі теплоносія — природна та примусова циркуляція. Для кожного типу системи використовуються свої модифікації розширювального бачка:
- Відкриті. В інфраструктурі з природною циркуляцією додаткова ємність встановлюється в самій верхній точці і має форму відкритого резервуара. Тиск в трубах дорівнює атмосферному, а через бачок виводяться бульбашки повітря і, якщо треба, доливається вода.
- Закриті. Якщо в магістралі опалення встановлений насос, що забезпечує циркуляцію теплоносія, як розширювального резервуара виступає запаяний металевий балон зі стисненим повітрям. Надлишок теплоносія при нагріванні подається в бак, а коли температура знижується, тиск повітря витісняє рідина назад.
Схема системи опалення
Закритий розширювальний бачок забезпечує значні переваги в порівнянні з відкритим. Його установка може проводитися в будь-якому зручному місці, відсутність контакту з атмосферою захищає внутрішній простір труб і батарей опалення від корозії і проникнення бруду і дрібного сміття. Однак остаточне рішення про вибір типу розширювального бачка зазвичай диктується схемою реалізації системи опалення в цілому, а не цими важливими, але не визначальними перевагами.
до меню ?
Пристрій закритого розширювального бака
Значну частину встановлюється в даний час обладнання для опалення складають закриті системи. Їх переваги очевидні і не потребують окремого розгляду. Тому основним попитом зараз користуються саме закриті бачки, пристрій яких ми й розглянемо далі.

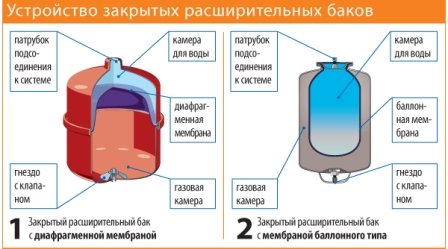

Конструктивно розширювальний бак дуже схожий на гідроакумулятор для автономного водопостачання. Він також являє собою металевий резервуар, всередині якого знаходиться гумова мембрана, але, на відміну від гідроакумулятора, завжди забарвлений в червоний колір. В мембрану закачано повітря під тиском, зазвичай трохи меншим, ніж усередині самої системи.

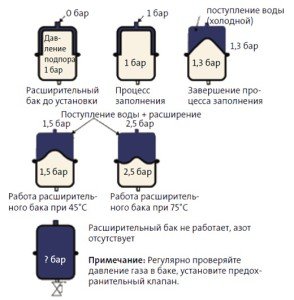

Принцип роботи розширювального бачка досить простий:
- при нагріванні тиск теплоносія починає перевищувати опір повітря в мембрані, і надлишки рідини надходять в розширювальний бачок системи опалення;
- коли температура всередині магістралі опалення знижується, рідина під дією газу видавлюється мембраною назад в основну магістраль, заповнюючи весь первинний об’єм.
до меню ?
Обчислення об’єму розширювального бака
Місткість розширювального резервуара повинна бути розрахована на самий інтенсивний режим роботи системи опалення. Справа в тому, що в період першого пуску температура навколишнього повітря зазвичай ще досить висока, і котел працює на середніх навантаженнях. При настанні холодів обсяг рідини серйозно збільшується, тому їй потрібно набагато більше місця.
В якості прикладу наведемо алгоритм розрахунку обсягу розширювального бачка для одноповерхових будівель:
Для розглянутого вище котла опалення потужністю 24 кВт буде потрібно установка резервної ємності об’ємом 360*0,0359/0,57=22,6 літра. Місткість зовнішнього бака потрібно підбирати, обчислюючи різниця між цією цифрою і обсягом вбудованого в котел розширювача.
до меню ?
Як встановити розширювальний бачок
Враховуючи вищезазначену тенденцію до більш частого використання опалення з примусовою циркуляцією, нас буде в основному цікавити схема установки закритого бачка. З приводу відкритої системи скажемо лише кілька слів:
- розширювальне ємність необхідно встановлювати в самій верхній точці;
- її потрібно ретельно утеплювати;
- робочий тиск підтримується за рахунок водяного стовпа, однак вода з плином часу випаровується і її треба доливати.
Тепер розглянемо послідовність встановлення бачка в закритій системі опалення:
Введення розширювача в експлуатацію
Зазвичай тиск повітря в ній повинно бути на 0,1–0,2 атмосфери менше робочого тиску теплоносія.
У будь-якому випадку, точне значення необхідного напору повітряного вказується в паспорті.
Підключення до труб опалення необхідно проводити через трійник та запірний кран, перекривши який можна буде отримати безперешкодний доступ до баку для його обслуговування.
Установка розширювального бачка в систему опалення не вимагає спеціальних навичок і цілком може бути виконана самостійно. Головне, щоб його місткості вистачило на весь обсяг розширюється теплоносія. В іншому випадку тиск у системі може підвищитися до критичного рівня, при якому відбудеться аварійне скидання рідини і відключення котла.
Якщо при цьому в приміщенні довгий час не буде людей, які зможуть вручну запустити котел, система може розморозитися і прийти в непридатність.
