Розрахунок розмірів димоходу каміна з відкритою топкою – висота і діаметр

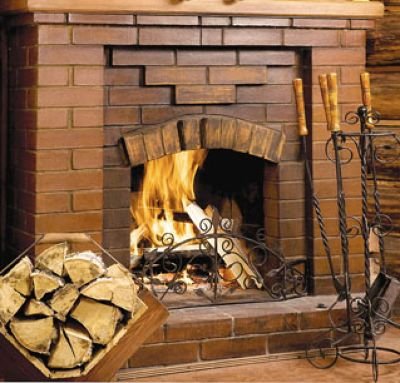

Однією з родзинок інтер’єру будь-якої кімнати, безсумнівно, є камін. Сучасні каміни можуть працювати не тільки на класичному паливі, але і на електриці, природному газі, що дозволяє використовувати даний тип опалювального обладнання навіть в квартирах багатоповерхових будинків. А якщо ви щасливий власник приватного будинку, то можна встановити класичний камін, відкрита топка дозволяє милуватися вогнем і палаючими, мирно потріскують полінами. Але для цього необхідно ще і звести димар.

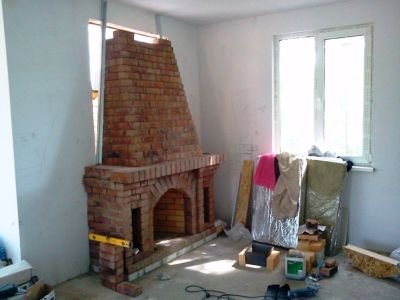

Розрахунок розмірів димоходу каміна з відкритою топкою – висота і діаметр

Основні нюанси

Зазначимо, що димар каміна і печі конструкційно практично нічим не відрізняється. Різниця лише в тому, що в каміні відкрита топка, а в печі закрита. Неправильний розрахунок димоходу каміна може призвести до задимлення приміщення. Тому важливо правильно розрахувати розміри топки, визначитися який діаметр буде мати канал і яку висоту буде мати конструкція.

При цьому димохід повинен бути максимально простим, оптимальний варіант–прямим і вертикальним. У тому випадку, якщо використовується більш складна конфігурація, необхідно передбачити відводи з кутом більше 45 градусів.

Для регулювання повітрообміну не забудьте використовувати шибер (заслінку), а для чищення каміна необхідно передбачити трійник, полегшує чищення опалювального обладнання.

Важлива умова ефективного і безпечного функціонування опалювального обладнання даного типу є надійна теплоізоляція. Димар нагрівається, тому необхідно надійно захистити від загорання перекриття та стіни (для цього використовується мінеральна базальтова вата). Також необхідно подумати про захист від холоду, якщо канал розташовується в зовнішній стіні чи на вулиці, що вкрай не бажано. Зверху димар захищається від атмосферних опадів флюгером або грибком.

Розрахунок розмірів димоходу каміна з відкритою топкою – висота і діаметр

Також зазначимо, що сучасний камін може мати різну конфігурацію, конструкції з вогнетривкої цегли чи каменю з відкритою топкою використовуються все рідше, на зміну їм прийшли каміни з чавунною закритою топкою (лицьова панель виготовляється із спеціального вогнетривкого скла).

Розрахунок для каміна з відкритою топкою практично аналогічний розрахунку димоходу печі. А ось про те, як виконується розрахунок у тому випадку, якщо камін має відкриту топку, поговоримо нижче.

Визначення розмірів конструкції на конкретному прикладі

Виконати розрахунок димоходу каміна самостійно дуже важко. Для цього необхідно мати знання і практичний досвід в такій складній сфері, як теплотехніка. Тому скористайтеся тими методичними матеріалами, які були розроблені фахівцями, завдяки чому розміри, в тому числі діаметр димоходу, визначаються дуже легко.

Однією з класичних таблиць є співвідношення відкритого топкового простору до спільної ефективної висоті димаря, яка дозволяє визначити перетин каналу

Відкрите топковий простір вимірюється в квадратних метрах, для цього достатньо висоту топки помножити на її довжину.

Параметри загальної висоти димаря вимірюються в метрах, в даному випадку просто необхідно зробити розрахунок, у якому визначити загальну висоту конструкції.

Розрахунок розмірів димоходу каміна з відкритою топкою – висота і діаметр

Візьмемо конкретний приклад і розміри.

Висота топки дорівнює 0,5 метра, а довжина 1,1 метра. У цьому випадку площа топки 0,55 м2. Ефективна висота, при якій димар виходить за коник, становить 8,00 метрів. Беремо таблицю і визначаємо що точка перетину вертикальної і горизонтальної ліній знаходиться безпосередньо в секторі, де діаметр дорівнює 25 см2. Таким чином ми визначили, що відкрита топка каміна повинна мати димар з внутрішнім перетином каналу, рівним 25 сантиметрів.

Слід звернути увагу й на інший момент. Камін повинен мати припливну вентиляцію. При її відсутності в приміщенні створюється розрядження, це в свою чергу призводить до утворення зворотної тяги та виходу диму в кімнату. Камін димить. Тому необхідно також розрахувати діаметр каналу припливного повітря, при якому опалювальне обладнання буде працювати правильно.

Для цього скористайтеся таблицею співвідношення відкритого топкового простору (площа, яку має відкрита топка) до об’єму приміщення в кубічних метрах.

Розрахунок розмірів димоходу каміна з відкритою топкою – висота і діаметр

Обсяг приміщення визначається шляхом множення висоти на довжину і ширину кімнати.

Так виконуються найпростіші розрахунки, що дозволяють відповісти на питання: «Який димохід повинен мати камін з відкритою топкою». Все в спрощеному варіанті. Більш складні варіанти передбачають використання складних формул, які є основоположними в теплотехніці. Але про це в наступних матеріалах.
