Опалювальна система це найважливіша комунікація в сучасному будинку.
Клімат в нашій країні такий, що мінімум півроку вона забезпечує комфортну температуру в будинку.
Тому необхідно уважно підходити до її проектування і працездатності.
Зміст:
- Доцільність використання
- Технічні критерії
- Потужність
- Швидкість води
Доцільність використання

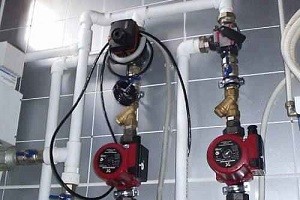

Циркуляційні насоси в системі опалення двоповерхового будинку
При невеликому приміщенні робота опалювальної системи може здійснюватися самопливом. Щільність гарячої води нижча, тому циркуляція води відбувається під впливом гравітації – вся холодна вода накопичується внизу, де вона підігрівається котлом.
Але у випадку з великою квартирою або приватним будинком, такий спосіб погано працює – швидкість циркуляції знижується. Тому, при включенні опалення, ближні радіатори встигають повністю прогрітися, в той час як дальні тільки починають нагріватися.
При цьому вони не зможуть працювати на повну потужність, так як теплоносій буде остигати раніше, ніж встигне змінитися.
Щоб цього не допускати, швидкість циркуляції збільшують примусово, встановлюючи циркуляційні насоси. Вони дозволяють істотно збільшити швидкість течії води в трубах і досягти своєчасної зміни теплоносія.
Це дозволяє збільшити тепловіддачу системи опалення, так як час руху від котла до радіатора істотно скоротиться, і швидкість прогріву приміщення збільшиться. (До речі, про встановлення циркуляційних насосів в системі опалення приватного будинку Ви можете прочитати тут).
Технічні критерії

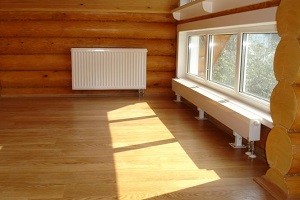

Для розрахунку потужності необхідно знати загальну площу обігріву
Перед тим, як приступити до розрахунку потужності насоса, необхідно уточнити, які критерії необхідно врахувати:
Потужність
Знаючи всі вихідні дані, можна спокійно порахувати необхідну потужність насоса за допомогою двох формул:
- G=(Q/1,16)*DT
- G=(3,6*Q)/(c*DT)
Перша формула використовується зарубіжними проектувальниками, друга вітчизняними. Літери означають наступні параметри:
Q – кількість необхідної теплоти. Воно розраховується, виходячи з площі приміщення, що обігрівається.
c – питома теплоємність. Для води це значення дорівнює 4,2 кДж/кг*С
DT – різниця температур на вході і виході в градусах.
Таким чином, для обігріву одноповерхової будівлі з площею 70 м. кв необхідний насос з наступним показником:
G=(3,6*70*173)/(4,2*20)=519
Переводимо це куб. м/год отримуємо:
519/971,8=0,53 куб. м/год.
Для стабільної та надійної роботи насоса необхідно мати невеликий запас по потужності. Зазвичай це 10-15%, які дозволять забезпечити циркуляцію води у разі невеликої кількості відкладень солей на належному рівні.
Тому мінімальний показник насоса для дому з нашого прикладу повинен бути дорівнює 0,65 куб. м/год.
Швидкість води

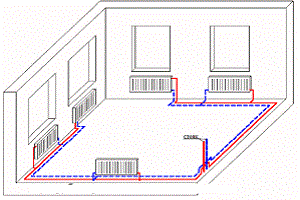

Окремі ділянки системи опалення мають різний опір
Другий показник, який необхідно розрахувати – це напір води або швидкість, з якою вона буде проходити.
Для цього необхідно розбити всю систему опалення на окремі ділянки і розрахувати їх опір.
В залежності від конфігурації вони приймають наступні значення:

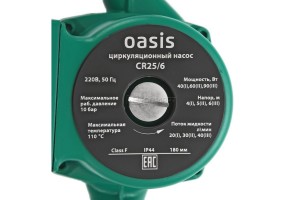

Маркування циркуляційного насоса. (Для збільшення натисніть)
Після цього підсумовуємо всі ділянки і отримуємо кінцеву цифру. Для надійності, фахівці рекомендують збільшити її на 20 – 30%, щоб перекрити невраховані фактори. Саме це значення має видавати циркуляційний насос для нормального обміну води на всіх ділянках системи опалення.
Таким чином, при виборі циркуляційного насоса необхідно знати всього два параметри: напір і потужність. Знаючи їх можна легко і просто підібрати підходящу модель.
При цьому, якщо вибір стоїть між більш потужною моделлю, але дорогого і менш потужною, але дешевої, спокійно беріть дешеву. Розрахунок проводиться для пікових навантажень, які виникають лічені рази при запуску системи, решту часу такої потреби немає.
А споживати електроенергію насос буде весь час. Тому вибір менш потужної моделі дозволить заощадити на витраті електроенергії, а циркуляція буде на належному рівні.
Дивіться відео, в якому фахівець детально пояснює, як правильно зробити розрахунок циркуляційного насоса системи опалення будинку:
