Розрахунок кількості секцій радіаторів опалення

Проектування опалювальної системи включає в себе такий важливий етап, як розрахунок радіаторів опалення з площі через калькулятор або вручну. Він допомагає обчислити кількість секцій, необхідних для обігріву тієї або іншої кімнати. Беруться різні параметри, починаючи від площі приміщень і закінчуючи характеристиками утеплення. Від правильності проведених розрахунків буде залежати:

  • рівномірність обігріву кімнат;
  • комфортна температура в спальнях;
  • відсутність холодних місць у домоволодінні.

Давайте розберемося, як проводиться розрахунок радіаторів опалення та що враховується в обчисленнях.

Теплова потужність радіаторів опалення

Розрахунок радіаторів опалення приватного будинку починається з вибору самих пристроїв. В асортименті для споживачів представлені чавунні, сталеві, алюмінієві і біметалічні моделі, що відрізняються по своїй теплової потужності (тепловіддачі). Якісь з них гріють краще, а які гірше- тут слід орієнтуватися на кількість секцій і на розміри батарей. Давайте подивимося, який тепловою потужністю володіють ті чи інші радіатори.

Розрахунок кількості секцій радіаторів опалення

Біметалічні радіатори

Секційні біметалічні радіатори виготовляються з двох компонентів – це сталь і алюміній. Їх внутрішня основа складається з міцної сталі, витримує високий тиск, стійкою до гідроудару та агресивного теплоносію. Поверх сталевого сердечника методом лиття під тиском наноситься алюмінієва «сорочка». Саме вона і відповідає за високу тепловіддачу. В результаті у нас виходить такий собі бутерброд, стійкий до будь-яких негативних впливів і характеризується пристойною тепловою потужністю.

Тепловіддача біметалічних радіаторів залежить від міжосьової відстані і від конкретно обраної моделі. Наприклад, пристрої від компанії Rifar можуть похвалитися тепловою потужністю до 204 Вт при межосевом відстані 500 мм. Аналогічні моделі, але з міжосьовою відстанню 350 мм, відрізняються тепловою потужністю 136 Вт. Для невеликих радіаторів з міжосьовою відстанню 200 мм тепловіддача становить 104 Вт.

Тепловіддача біметалічних радіаторів від інших виробників може відрізнятися в меншу сторону (у середньому 180-190 Вт при межосевом відстані 500 мм). Наприклад, максимальна теплова потужність батарей від Global становить 185 Вт на секцію при межосевом відстані 500 мм.

Розрахунок кількості секцій радіаторів опалення

Алюмінієві радіатори

Теплова потужність алюмінієвих пристроїв практично нічим не відрізняється від тепловіддачі біметалічних моделей. У середньому вона становить близько 180-190 Вт на секцію при межосевом відстані 500 мм. Максимальний показник досягає 210 Вт, але потрібно враховувати високу вартість таких моделей. Наведемо більш точні дані на прикладі радіаторів Rifar:

  • міжосьова відстань 350 мм – тепловіддача 139 Вт;
  • міжосьова відстань 500 мм – тепловіддача 183 Вт;
  • міжосьова відстань 350 мм (з нижньою підводкою) – тепловіддача 153 Вт.

Для продукції інших виробників даний параметр може відрізнятися в ту або іншу сторону.

Алюмінієві прилади орієнтовані на використання в складі індивідуальних систем опалення. Вони виконані в простому, але привабливому дизайні, відрізняються високою тепловіддачею і працюють при тиску до 12-16 атм. Для установки в централізованих системах опалення вони не годяться в зв’язку з відсутністю стійкості до агресивного теплоносію і гідроудару.

Проектуєте опалювальну систему у власному домоволодінні? Радимо придбати для цього алюмінієві батареї – вони забезпечать якісний обігрів при їх мінімальних розмірах.

Розрахунок кількості секцій радіаторів опалення

Сталеві пластинчасті радіатори

Алюмінієві і біметалічні радіатори мають секційну конструкцію. Тому, используюя їх, прийнято враховувати тепловіддачу однієї секції. У випадку з нерозбірними сталевими радіаторами враховується тепловіддача всього пристрою при певних розмірах. Наприклад, тепловіддача дворядного радіатора Kermi FTV-22 з нижньою підводкою висотою 200 мм і шириною 1100 мм становить 1010 Вт. Якщо ми візьмемо панельний сталевий радіатор Buderus Logatrend VK-Profil 22-500-900, то його тепловіддача складе 1644 Вт.

Проводячи розрахунок радіаторів опалення приватного будинку, необхідно записати обчислену теплову потужність для кожного приміщення. На підставі отриманих даних купується необхідне обладнання. Підбираючи сталеві радіатори, звертайте увагу на їх рядність – при тих же розмірах трирядні моделі володіють більшою тепловіддачею, ніж їх однорядні аналоги.

Сталеві радіатори, як панельні, так і трубчасті, можуть використовуватися у приватних будинках і квартирах – вони витримують тиск до 10-15 атм та мають стійкість до агресивного теплоносію.

Розрахунок кількості секцій радіаторів опалення

Чавунні радіатори

Тепловіддача чавунних радіаторів становить 120-150 Вт, в залежності від міжосьової відстані. Для окремих моделей цей показник досягає 180 Вт і навіть більше. Чавунні батареї можуть працювати при тиску теплоносія до 10 бар, добре протистоячи руйнує корозії. Вони застосовуються як в приватних будинках, так і в квартирах (не рахуючи новобудов, де переважають сталеві і біметалічні моделі).

Вибираючи чавунні батареї для обігріву власного житла, необхідно враховувати тепловіддачу однієї секції – виходячи з цього, купуються радіатори з тим чи іншим кількістю секцій. Наприклад, для чавунних батарей МС-140-500 з міжосьовою відстанню 500 мм тепловіддача становить 175 Вт. Потужність моделей з міжосьовою відстанню 300 мм складає 120 Вт.

Чавунні радіатори добре підходять для монтажу в приватних будинках, радуючи тривалим терміном служби, високою теплоємністю і непоганий тепловіддачею. Але потрібно враховувати і їхні недоліки:

  • велика вага – 10 секцій з міжосьовою відстанню 500 мм важать понад 70 кг;
  • незручність в монтажі – цей недолік плавно випливає з попереднього;
  • велика інерційність – сприяє занадто тривалого прогріву і зайвих витрат на генерацію тепла.

Незважаючи на деякі мінуси, вони досі користуються попитом.

Розрахунок радіаторів опалення по площі

Розрахунок кількості секцій радіаторів опалення

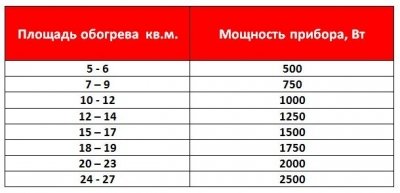

Проста таблиця для розрахунку потужності радіатора для опалення приміщення певній площі.

Як здійснюється розрахунок радіаторів опалення на квадратний метр площі, що обігрівається? Для початку потрібно ознайомитися з базовими параметрами, що враховуються в обчисленнях, які включають в себе:

  • теплову потужність для обігріву 1 кв. м – 100 Вт;
  • стандартну висоту стелі – 2,7 м;
  • одну зовнішню стіну.

Виходячи з таких даних, теплова потужність, необхідна для обігріву приміщення площею 10 кв. м, становить 1000 Вт. Отримана потужність ділиться на тепловіддачу однієї секції – в результаті отримуємо необхідну кількість секцій (або підбираємо відповідний сталевий панельний або трубчастий радіатор).

Для самих південних і холодних північних регіонів застосовуються додаткові коефіцієнти, що як підвищують, так і знижуючі, – мова про них піде далі.

Простий розрахунок радіаторів опалення

Розрахунок кількості секцій радіаторів опалення

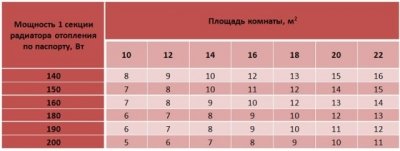

Таблиця розрахунку необхідного кількості секцій в залежності від площі опалювального приміщення та потужності однієї секції.

Розрахунок кількості секцій радіаторів опалення з допомогою калькулятора дає непогані результати. Наведемо найпростіший приклад для обігріву приміщення площею 10 кв. м – якщо приміщення не кутова і в ньому встановлені подвійні склопакети, необхідна теплова потужність становитиме 1000 Вт. Якщо ми хочемо встановити алюмінієві батареї з тепловіддачею 180 Вт, нам знадобляться 6 секцій – просто ділимо отриману потужність на тепловіддачу однієї секції.

Відповідно, якщо ви купите радіатори з тепловіддачею однієї секції 200 Вт, кількість секцій складе 5 шт. В приміщенні будуть високі стелі до 3,5 м? Тоді кількість секцій зросте до 6 шт. В кімнаті дві зовнішні стіни (кутова кімната)? В цьому випадку потрібно додати ще одну секцію.

Також потрібно враховувати запас теплової потужності на випадок надто холодної зими – він становить 10-20% від розрахункової.

Дізнатися інформацію про тепловіддачі батарей можна з їх паспортних даних. Наприклад, розрахунок кількості секцій алюмінієвих радіаторів опалення ведеться з розрахунку тепловіддачі однієї секції. Те ж саме відноситься до біметалічним радіаторів (і чавунним, хоч вони й нерозбірні). При використанні сталевих радіаторів береться паспортна потужність всього приладу (ми наводили приклади вище).

Дуже точний розрахунок радіаторів опалення

Вище ми привели в приклад дуже простий розрахунок кількості радіаторів опалення на площу. Він не враховує багато факторів, такі як якість теплоізоляції стін, вид скління, мінімальна зовнішня температура і багато інших. Користуючись спрощеними обчисленнями, ми можемо наробити помилок, в результаті чого деякі кімнати вийдуть холодними, а деякі – дуже спекотними. Температура піддається корекції за допомогою запірних кранів, але краще всього передбачити все заздалегідь – хоча б заради економії матеріалів.

Розрахунок кількості секцій радіаторів опалення

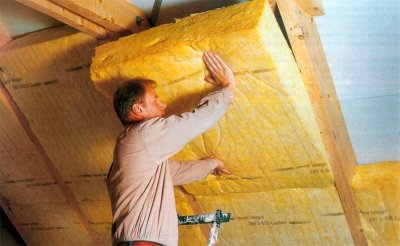

Якщо під час будівництва свого будинку ви приділили достатньо уваги його утеплення, то в подальшому ви добре заощадити на опаленні.

Як здійснюється точний розрахунок кількості радіаторів опалення в приватному будинку? Будемо враховувати понижуючі та підвищуючі коефіцієнти. Для початку торкнемося засклення. Якщо в будинку встановлені одинарні вікна, використовуємо коефіцієнт 1,27. Для подвійних склопакетів коефіцієнт не застосовується (насправді він становить 1,0). Якщо в будинку стоять потрійні склопакети, застосовуємо знижувальний коефіцієнт 0,85.

Стіни в будинку викладені в дві цеглини або в їх конструкції передбачений утеплювач? Тоді застосовуємо коефіцієнт 1,0. Якщо забезпечити додаткову теплоізоляцію, можна сміливо використовувати знижувальний коефіцієнт 0,85 – витрати на обігрів зменшаться. Якщо теплоізоляції немає, застосовуємо коефіцієнт 1,27.

Зверніть увагу, що обігрів домоволодіння з одинарними вікнами і поганою теплоізоляцією призводить до великим тепловим (грошовим) втрат.

Виконуючи розрахунок кількості батарей опалення на площу, необхідно враховувати співвідношення площі підлог і вікон. В ідеалі це співвідношення становить 30% – у цьому випадку застосовуємо коефіцієнт 1,0. Якщо ви любите великі вікна, а співвідношення складе 40%, слід застосувати коефіцієнт 1,1, а при співвідношенні 50% потрібно помножити потужність на коефіцієнт 1,2. Якщо співвідношення складе 10% або 20%, застосовуємо понижуючі коефіцієнти або 0,8 0,9.

Висота стель – не менш важливий параметр. Застосовуємо тут такі коефіцієнти:

Розрахунок кількості секцій радіаторів опалення

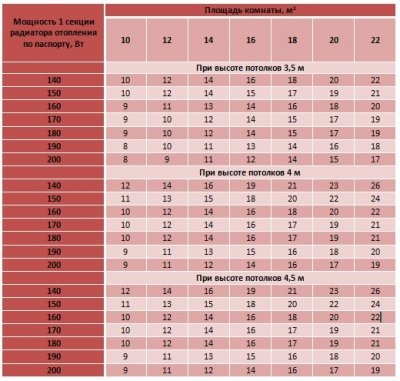

Таблиця розрахунку кількості секцій радіатора опалення в залежності від площі приміщення і висоти стель.

  • до 2,7 м – 1,0;
  • від 2,7 до 3,5 м – 1,1;
  • від 3,5 до 4,5 м – 1,2.

За стелею знаходиться горище або ще одна житлова кімната? І тут ми застосовуємо додаткові коефіцієнти. Якщо нагорі опалювальний горище (або з утепленням), множимо потужність на 0,9, а якщо жиле приміщення – на 0,8. За стелею звичайний неопалювальний горище? Застосовуємо коефіцієнт 1,0 (або просто не беремо його до уваги).

Після стель приймемось за стіни – ось коефіцієнти:

  • одна зовнішня стіна – 1,1;
  • дві зовнішні стіни (кутова кімната) – 1,2;
  • три зовнішні стіни (остання кімната в витягнутому будинку, хаті) – 1,3;
  • чотири зовнішні стіни (однокімнатний будиночок, господарська споруда) – 1,4.

Також в розрахунок береться середня температура повітря в найхолодніший зимовий період (той самий регіональний коефіцієнт):

  • холоду до -35 °C – 1,5 (дуже великий запас, що дозволяє не замерзнути);
  • морози до -25 °C – 1,3 (підходить для Сибіру);
  • температура до -20 °C – 1,1 (середня смуга Росії);
  • температура до -15 °C – 0,9;
  • температура до -10 °C – 0,7.

Останні два коефіцієнта використовуються в жарких південних регіонах. Але навіть тут прийнято залишати солідний запас на випадок холодів спеціально для теплолюбних людей.

Отримавши підсумкову теплову потужність, необхідну для обігріву обраного приміщення, слід розділити її на тепловіддачу однієї секції. В результаті ми отримаємо необхідну кількість секцій і зможемо відправитися в магазин. Зверніть увагу, що дані розрахунки передбачають базову потужність обігріву в розмірі 100 Вт на 1 кв. м.

Якщо ви боїтеся помилитися в розрахунках, зверніться за допомогою до профільних фахівців. Вони виконають максимально точні розрахунки і вирахують необхідну для обігріву теплову потужність.
