При заміні батарей або перехід на індивідуальне опалення в квартирі постає питання про те, як розрахувати кількість радіаторів опалення і число секцій приладів. Якщо потужність батарей виявиться недостатньою, в холодну пору року в квартирі буде прохолодно. Надмірна кількість секцій не тільки веде до непотрібних переплатам – при однотрубної системи опалення з розводкою мешканці нижніх поверхів залишаться без тепла. Розрахувати оптимальну потужність і кількість радіаторів можна, спираючись на площу або об’єм кімнати, враховуючи при цьому особливості приміщення і специфіку різних видів батарей.
Розрахунок по площі
Найбільш поширеною і простою методикою є спосіб розрахунку потужності приладів, необхідної для обігріву, по площі приміщення, що обігрівається. Згідно усередненої норми, на опалення 1 кв. метр площі потрібно 100 Вт теплової потужності. В якості прикладу розглянемо кімнату, що має площа 15 кв. метрів. Згідно з даним методом, для її обігріву потрібно 1500 Вт теплової енергії.
При використанні даної методики потрібно врахувати кілька важливих моментів:
- норма в 100 Вт на 1 кв. метр площі відноситься до середній кліматичній смузі, в південних регіонах для обігріву 1 кв. метра приміщення потрібна менша потужність – від 60 до 90 Вт;
- для областей з суворим кліматом і дуже холодної взимку на обігрів 1 кв. метра потрібно від 150 до 200 Вт;
- метод підходить для приміщень із стандартною висотою стель, що не перевищує 3 метри;
- спосіб не враховує втрати тепла, які будуть залежати від розташування квартири, кількості вікон, якості утеплення, матеріалу стін.
Методика розрахунку за обсягом приміщення
Спосіб розрахунків з урахуванням обсягу стелі буде більш точним: він враховує висоту стель в квартирі і матеріал, з якого зроблені зовнішні стіни. Послідовність обчислень буде наступною:
Коригування результатів

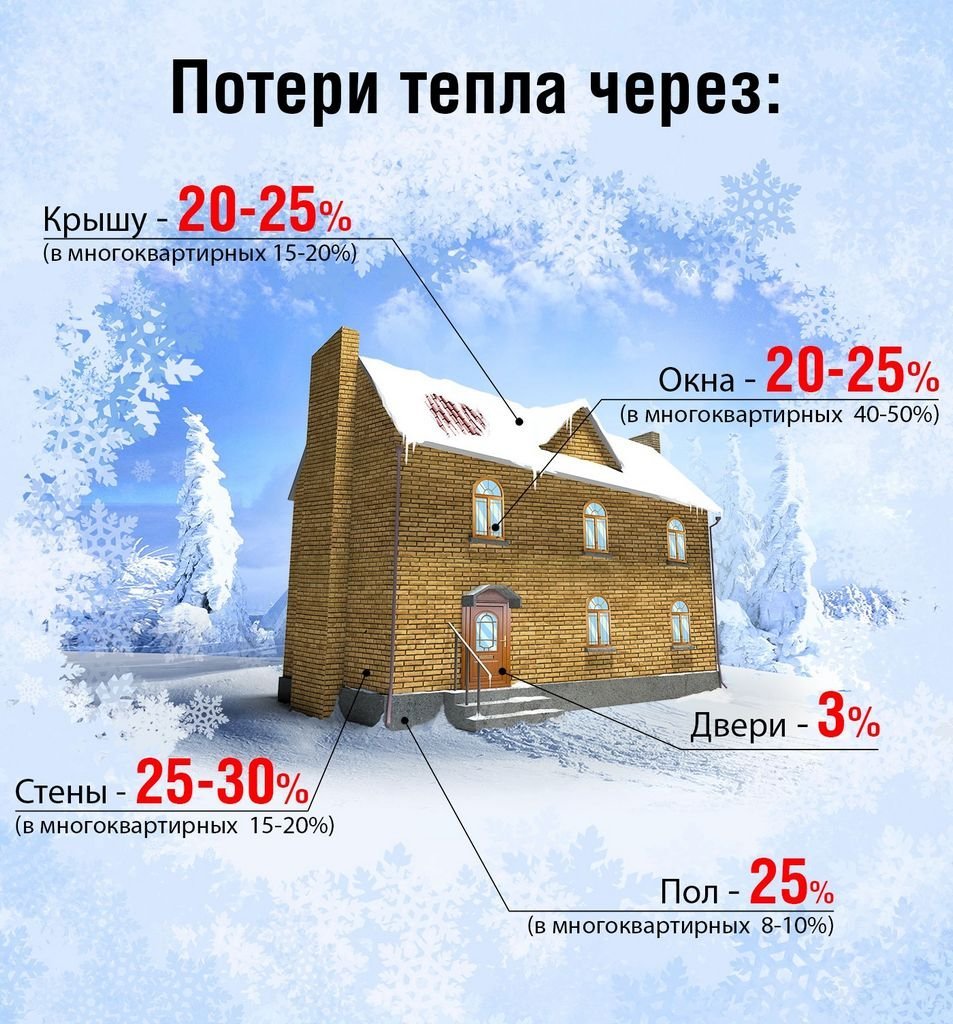

Будь-який з обраних способів покаже лише приблизний результат, якщо не будуть враховуватися всі фактори, що впливають на зменшення чи збільшення тепловтрат. Для точного розрахунку необхідно отримане значення потужності радіаторів помножити на наведені нижче коефіцієнти, серед яких потрібно вибрати підходящі.
Вікна
В залежності від розмірів вікон і якості утеплення через них приміщення може втрачати 15-35% тепла. Значить, для обчислень ми будемо використовувати два пов’язаних з вікнами коефіцієнта.
Співвідношення площі вікон і підлоги в кімнаті:
- 10% – коефіцієнт 0,8;
- 20% – 0,9;
- 30% – 1,0;
- 40% – 1,1;
- 50% – 1,2.
Вид засклення:
- для вікна з трикамерним або двокамерним склопакетом з аргоном – 0,85;
- для вікна зі звичайним двокамерним склопакетом – 1,0;
- для рам з звичайним подвійним заскленням – 1,27.
Стіни і стелю

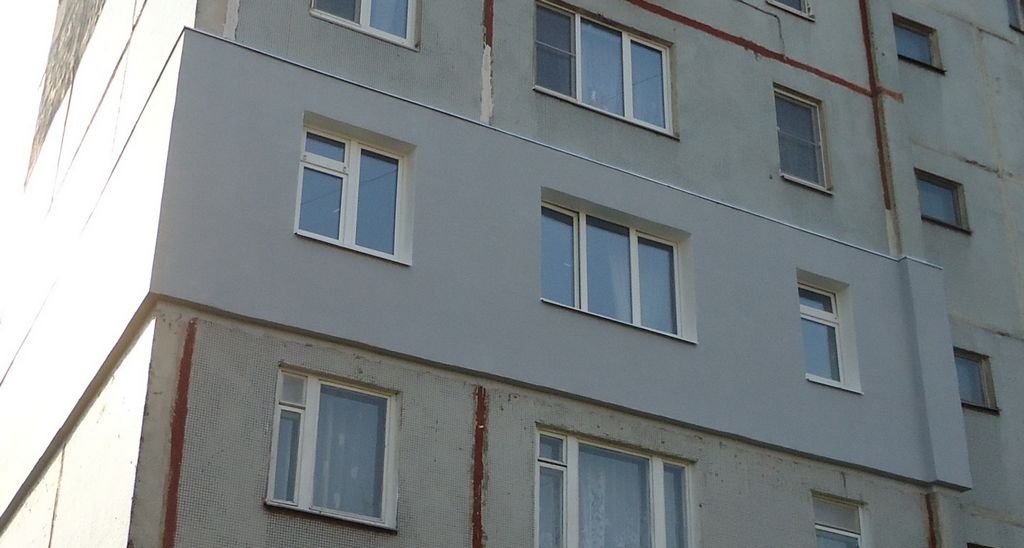

Втрати тепла залежать від кількості зовнішніх стін, якості теплоізоляції і від того, яке приміщення розташоване над квартирою. Для обліку цих чинників буде використовуватися ще 3 коефіцієнта.
Кількість зовнішніх стін:
- немає зовнішніх стін, втрати тепла відсутні – коефіцієнт 1,0;
- одна зовнішня стіна – 1,1;
- дві – 1,2;
- три – 1,3.
Коефіцієнт теплоізоляції:
- нормальна теплоізоляція (стіна товщиною в 2 цегли або шар утеплювача) – 1,0;
- високий ступінь теплоізоляції – 0,8;
- низька – 1,27.
Облік типу вищерозміщеного приміщення:
- опалювальна квартира – 0,8;
- опалювальний горище – 0,9;
- холодне горище – 1,0.
Висота стель
Якщо ви користувалися способом розрахунку по площі для кімнати з нестандартною висотою стін, то для уточнення результату доведеться її врахувати. Коефіцієнт можна дізнатися наступним чином: наявну висоту стелі поділити на стандартну висоту, яка дорівнює 2,7 метра. Таким чином ми отримаємо наступні цифри:
- 2,5 метра – коефіцієнт 0,9;
- 3,0 метра – 1,1;
- 3,5 метра – 1,3;
- 4,0 метра – 1,5;
- 4,5 метра – 1,7.
Кліматичні умови
Останній коефіцієнт враховує температуру повітря на вулиці в зимовий час. Відштовхуватися будемо від середньої температури найбільш холодну тиждень року.
- -10 °C – 0,7;
- -15 °C – 0,9;
- -20 °C – 1,1;
- -25 °C – 1,3;
- -35 °C – 1,5.
Розрахунок кількості секцій радіаторів
Після того як нам стала відома потужність, необхідна для обігріву приміщення, ми можемо зробити розрахунок батарей опалення.
Для того щоб розрахувати кількість секцій радіатора, потрібно поділити розраховану загальну потужність на потужність однієї секції приладу. Для проведення обчислень можна користуватися середньостатистичними показниками для різних типів радіаторів зі стандартним осьовою відстанню, рівним 50 см:

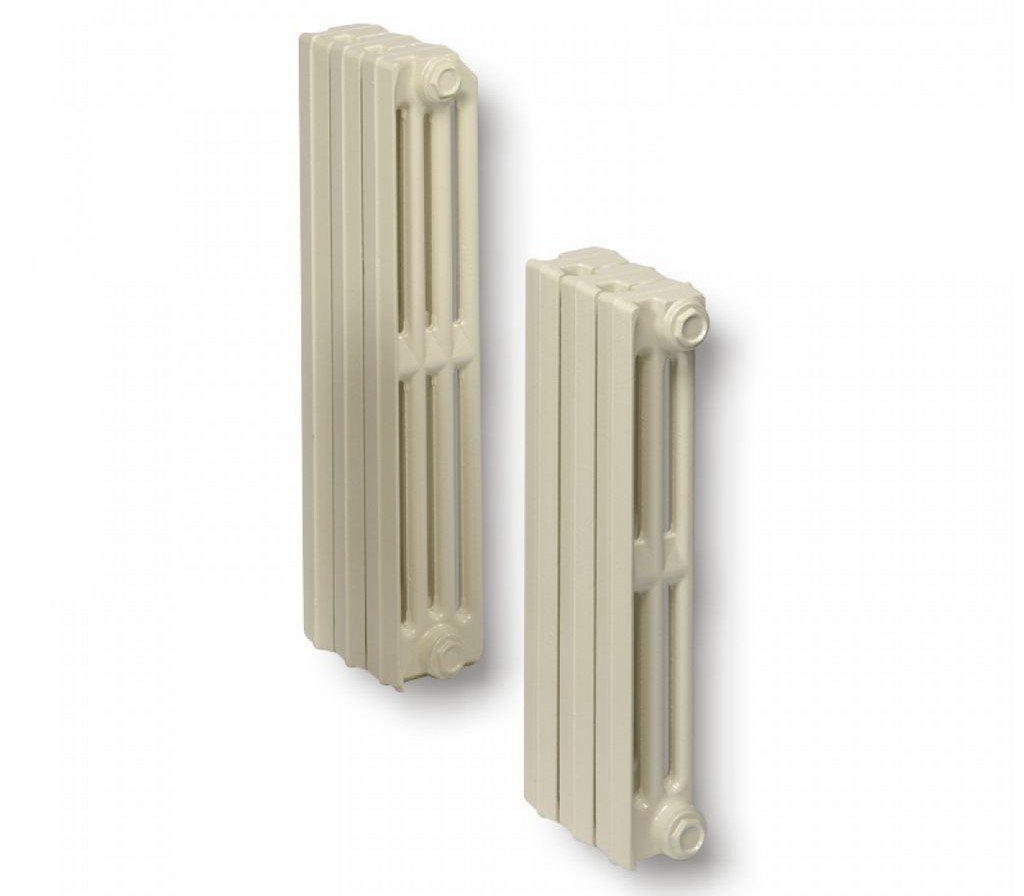

- для чавунних батарей приблизна потужність однієї секції становить 160 Вт;
- для біметалічних – 180 Вт;
- для алюмінієвих – 200 Вт.

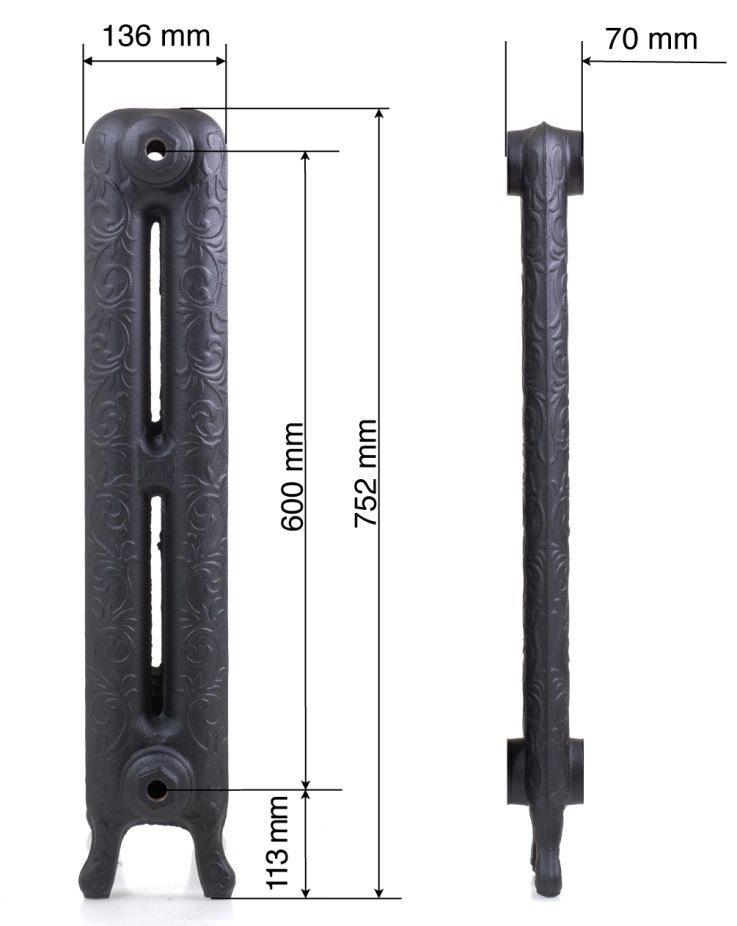

Довідка: осьова відстань радіатора – це висота між центрами отворів, через які подається і відводиться теплоносій.
Для прикладу визначимо необхідну кількість секцій біметалічного радіатора для кімнати площею 15 кв. м. Припустимо, що ви вважали потужність найпростішим способом по площі приміщення. Ділимо необхідні для її обігріву 1500 Вт потужності на 180 Вт. Отримане число 8,3 округляємо – необхідне число секцій біметалічного радіатора дорівнює 8.
Важливо! Якщо ви вирішили вибрати батареї нестандартного розміру, дізнайтеся потужність однієї секції з паспорта приладу.
Залежність від температурного режиму системи опалення
Потужність радіаторів вказана для системи з високотемпературним тепловим режимом. Якщо система опалення вашого будинку працює в среднетемпературном або низькотемпературному тепловому режимі, для підбору батарей з потрібною кількістю секцій доведеться провести додаткові розрахунки.
Для початку визначимо тепловий напір системи, який являє собою різницю між середньою температурою повітря і батарей. За температуру приладів опалення береться середнє арифметичне значень температури подачі і відводу теплоносія.
Щоб дізнатися, скільки секцій батареї вам знадобиться для систем з тепловим напором 50 і 30, потрібно помножити загальну потужність на паспортний напір радіатора, а потім розділити на наявний тепловий напір. Для кімнати 15 кв. м. буде потрібно 15 секцій алюмінієвих радіаторів, 17 – біметалічних і 19 – чавунних батарей.
Для опалювальної системи з низькотемпературним режимом вам потрібно в 2 рази більше секцій.
