Повітряний клапан відіграє ключову роль у вентиляції квартири. Якщо вентиляція, встановлена в квартирі, погано функціонує, то частина повітряного потоку повертається з загальнобудинкового каналу назад в житлові приміщення. Відповідно, в квартирі явно відчувається неприємний запах. Таке явище характерне для санвузлів, ванних кімнат і кухні. Вирішити проблему можна встановивши зворотний клапан в систему вентиляції. Можна придбати заводський виріб або зробити конструкцію своїми руками.
Що таке зворотний клапан
Пристосування, яке встановлюється в систему вентиляції для запобігання повернення повітряного потоку, називається зворотний клапан. Іншими словами, усувається зворотна тяга. Крім того, така конструкція виключає попадання в квартиру комах, захищає житлові приміщення від пилу і протягів. Незалежно від типу і конструктивних особливостей, зворотний клапан працює в автоматичному режимі і не потребує додаткових налаштувань.

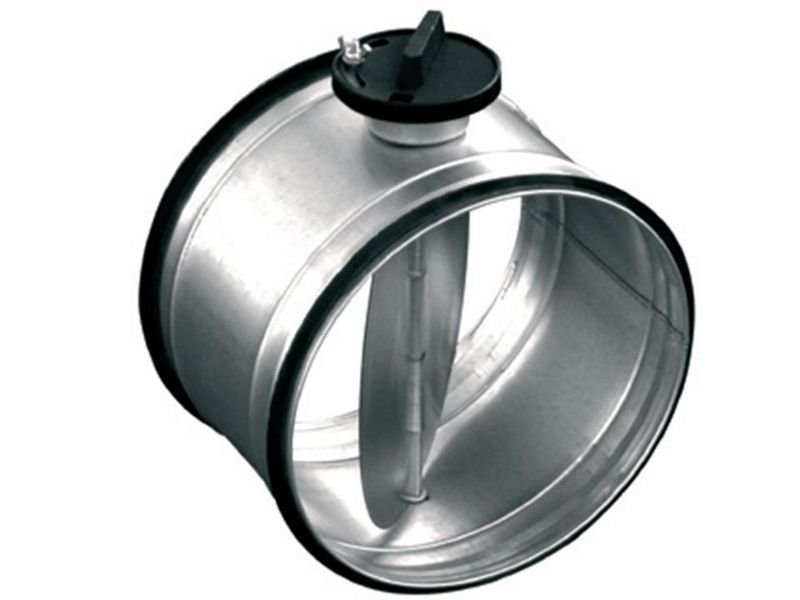

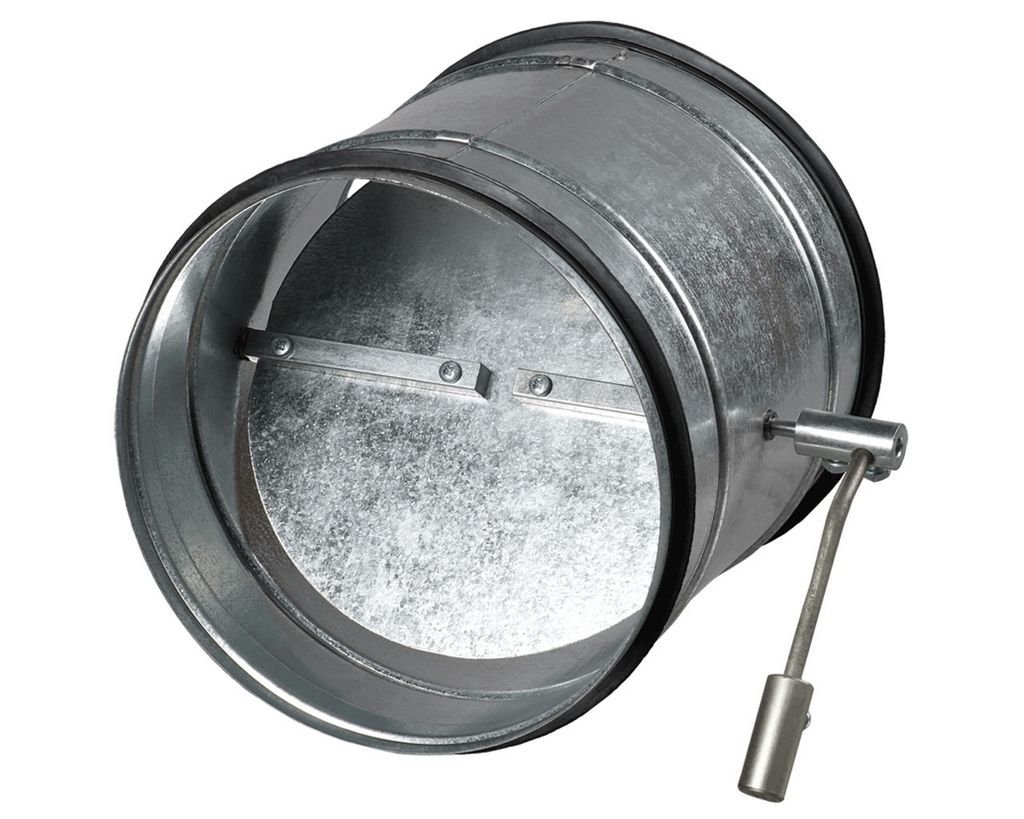

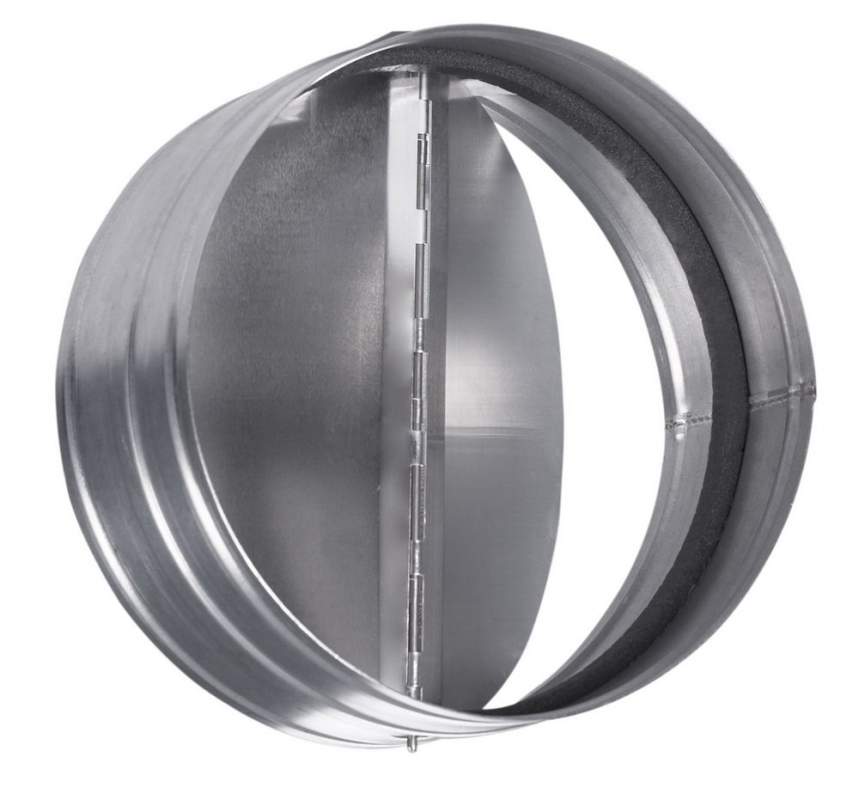

Принцип дії таких пристроїв досить простий. По центру клапана розташовується вісь, на якій кріпиться заслінка. При роботі витяжки, заслінка відкривається, і повітряний потік з квартири йде в общедомовую вентиляційну шахту. Коли вентилятор вимикається, заслінка під дією сили тяжіння перекриває протягом воздуховода, запобігаючи зворотну тягу. У багатоквартирних будинках широко використовуються зворотні клапани у вигляді «метелика». Ця двостулкові конструкція може бути діаметром від 100 до 315 міліметрів.
Різновиди
Ці пристосування можуть відрізнятися за формою, принципом дії і способом установки. Зупинимося на кожному виді більш докладно.
- Установка. Повітряний клапан може встановлюватися як у вертикальній, так і в горизонтальній площині. Це залежить від розташування воздуховода. Наприклад, якщо воздуховод розташований вертикально, то необхідно встановлювати горизонтальний зворотний клапан. Це забезпечить більш ефективну роботу пристрою.

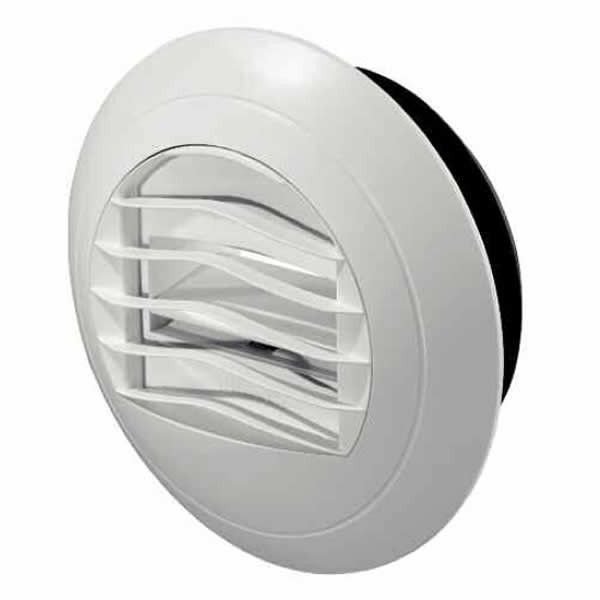

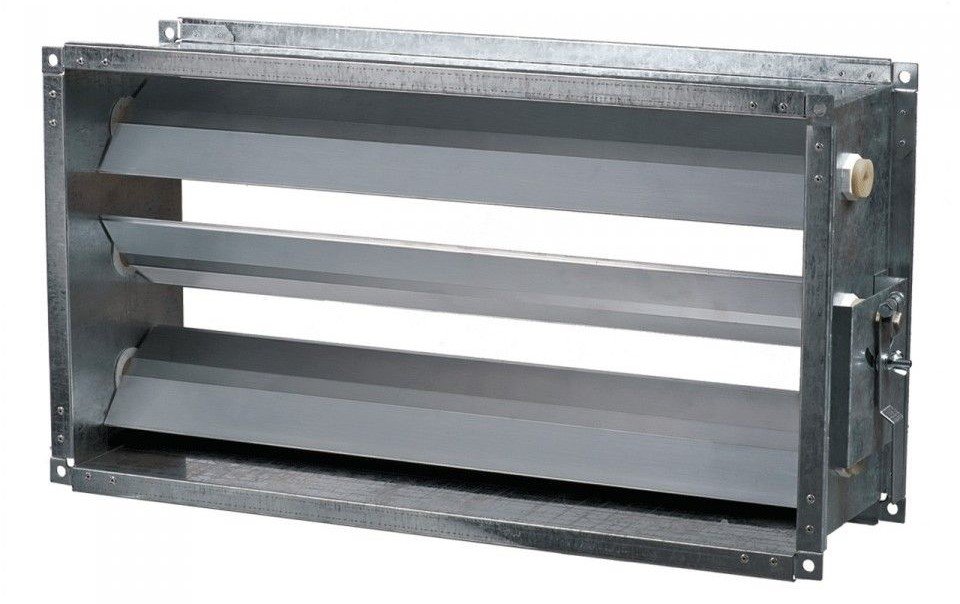

- Форма. Клапани можуть бути з круглим або прямокутним перетином. Рекомендована пропускна здатність такого пристрою може варіюватися від 4 до 6 м/сек. Конструкція може купуватися окремо або в парі з витяжкою.
- Принцип дії. Ключову роль в роботі зворотного клапана грає заслінка. Вона може бути двох типів: золотниковая або дискова. Перший тип призначений для роботи з рідинами, тому для вентиляції він не підходить. Нас більше цікавить другий варіант – диск або пластина для запобігання зворотної тяги.
Зворотний клапан для вентиляції може мати функцію підігріву. Ця опція запобігає появі льоду і конденсату. Ефективність такої конструкції в багатоквартирних будинках викликає сумніви.
Вентиляція в квартирах не контактує з вуличним повітрям, тому обігрів вам навряд чи знадобиться. Крім того, такі пристрої коштують дорожче і більш складні в установці своїми руками. Тому не піддавайтеся на умовляння продавців і купуйте звичайні моделі.
Як правильно вибрати зворотний клапан
Від вибору зворотного клапана буде залежати функціональність всієї системи вентиляції. Тому до вибору цих засобів треба підходити дуже відповідально. Перше, на що варто звернути увагу, це рухливість заслінки. Вона повинна вільно обертатися на поперечної осі. Таким чином, зворотний клапан буде спрацьовувати навіть від легкого руху повітря.
Другий параметр гідний уваги – це вартість виробу. Зазвичай ціна складається з наступних моментів:
- Розмір клапана і тип перерізу;
- Матеріал;
- Популярність виробника.
Від останнього параметра залежить майже 30% ціни. Варто врахувати, що клапани, виготовлені відомими виробниками, відрізняються якістю виконання. Тому економити при виборі не варто. Крім того, більш дорогі моделі зазвичай йдуть в комплекті з витяжним вентилятором.
Від потужності вентилятора залежить ефективність роботи зворотного клапана. Якщо тяга повітряного потоку буде недостатньою, зворотний клапан буде виконувати функцію звичайної заслінки. Потужність витяжки повинна бути сумірною з внутрішнім об’ємом приміщення. Наприклад, для кухні підійде витяжний вентилятор з коефіцієнтом потужності 10, для ванни і туалету можна використовувати «сімки».
Робимо зворотний клапан своїми руками
Якщо у вас немає бажання витрачати гроші на придбання зворотного клапана, можна його зробити своїми руками. Відразу варто уточнити, що повністю уникнути витрат не вийде, витяжний вентилятор все одно доведеться купувати. Отже, схема виготовлення зворотного клапана виглядає наступним чином:
- Для заснування вам знадобиться міцний матеріал. Можна використовувати товстий пластик або текстоліт. З цього матеріалу випилюється пластина, яка підходить за розміром до отвору вентиляції. Товщина пластини може варіюватися від 3 до 5 міліметрів.
- По кутах основи просвердлюють отвори для кріплення пластини до стіни. Крім того, знадобляться ще чотири отвори для кріплення витяжного вентилятора. У центрі висвердлюють отвори, через які буде проходити повітряний потік. Кількість цих отворів і їх розмір визначаються по вашому розсуду. Варто зазначити, чим більше буде осередків, тим вище пропускна здатність вентиляції.
- Вентилятор кріпиться до основної пластині. Щоб зробити конструкцію герметичною, на місці стику рекомендується встановити гумову прокладку. Крім того, невеликі прокладки з гуми можна встановити під кріпильні болти. Це знизить рівень шуму і вібрації при роботі вентилятора.
- Тепер можна приступати до монтажу стулок. Для цього можна використовувати товсту поліетиленову плівку (не менше 0,1 мм) або тонкий пластик. Плівка приклеюється до основи таким чином, щоб повністю закривала вентиляційні отвори. Пластикові стулки встановлюються на основу целіковим квадратом. Розділяти квадрат на дві рівні половинки необхідно тільки після завершення всіх робіт. Якщо ви використовуєте поліетиленову плівку, вона повинна бути абсолютно гладкою. Будь-яка складка призведе до порушення герметичності конструкції, відповідно толку від такого повітряного клапана не буде.
- Готову конструкцію встановлюють в повітропровід, і кріплять до стіни за допомогою саморізів або дюбель-цвяхів. Щілини між клапаном і стіною закладають герметиком. Після установки поліетиленова плівка розрізається на дві рівні частини, це будуть стулки зворотного клапана. Щоб зріз був ідеально рівним, можна скористатися монтажним ножем.
Таким чином, у нас вийшла саморобна мембрана з функцією зворотного клапана. Працює конструкція наступним чином:
- При природній циркуляції, під впливом повітряного потоку, створки відкриваються. Таким чином, повітря з квартири безперешкодно потрапляє у вентиляційну шахту.
- Коли відбувається ефект зворотної тяги, стулки герметично змикаються не пропускаючи повітря із загальнобудинкової вентиляції всередину квартири.
- Для примусового провітрювання приміщення включається вентилятор.
Така конструкція може прослужити кілька років, не поступаючись по своїй продуктивності заводським моделями.
Варто відзначити, що з вентиляції в квартиру можуть проникати не тільки неприємні запахи, але і дрібні комахи. Щоб запобігти це явище, рекомендується перед установкою стулок приклеїти мелкоячеистую сітку з пластику або шматок капрону. Останній варіант кращий. Капрон легше чиститься і його простіше замінити в разі необхідності.
Насправді не так вже й важливо, який варіант зворотного клапана ви встановите: покупної або саморобний. Головне, щоб він забезпечував надійний захист квартири від неприємних запахів.
