Теплові насоси – пристосування, що призначаються для передачі енергії тепла від джерела (що має низьку температуру) до споживача – з підвищенням температури.
Принцип роботи теплових пристроїв прямо протилежний холодильній установці.
На відміну від холодильника, конденсатор теплового насоса, який у побуті називають радіатором, виділяє тепло, а випарник – утилізує енергію з низьким потенціалом.
Теплові насоси для опалення будинку, робота яких заснована на зборі енергії, що знаходиться в природі, що оточує будівлю і передачі отриманого тепла для потреб опалення, гарячого водопостачання або підігріву води басейну, є інноваційним і екологічним видом отримання енергії.
Теплові системи, що працюють на енергії води, землі і повітря, і в порівнянні з електричними обігрівачами дозволяють отримати тепла в 3 – 4 рази більше, ніж витрачено на роботу установки, вважаються одними з найбільш економних пристроїв.
Теплові насоси для опалення підрозділяються за типом передачі енергії, джерела отримання тепла і по виду теплового носія.
Зміст:
- Поділ за принципом передачі тепла
- По джерелу тепла
- По контуру входу і виходу
Поділ за принципом передачі тепла

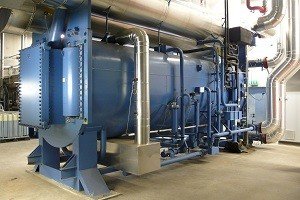

Компресійний тепловий насос
В залежності від принципу роботи, пристрої, призначені для подачі тепла, поділяються на два класу:
- випарні (компресійні та абсорбційні);
- пристосування, які працюють з застосуванням вихрових труб.
Компресійні пристрої, що працюють на принципі стиснення і розслаблення теплового носія, є найпростішими. Такий тип насосів простий, але має високу продуктивність, є найпопулярнішим.
Абсорбційні насоси, у яких робочим тілом є пара абсорбент-хладон, відносяться до виробів нового покоління. Використання абсорбенту в роботі вироби, дозволило підвищити ефективність роботи насоса.
Вихрові пристрої, що працюють за принципом поділу теплої і холодної повітряних потоків за допомогою газу, який подається в трубу. Цей же принцип працює і для гідродинамічних насосів, коли замість повітря в трубі використовується рідина.
Такі пристрої мають просту конструкцію і високу продуктивність. Вихрова труба, яка не має рухомих деталей, має високу надійність і тривалий термін експлуатації, може працювати в будь-якому положенні, не побоюючись вібрації.
По джерелу тепла
- геотермальні теплові насоси – це пристрої, які отримують тепло з грунту і води;
- атмосферні теплові насоси – пристрої, які отримують теплову енергію з навколишнього повітря;
- пристосування, що працюють на вторинному теплі – пристрої, які для виробництва тепла використовують відпрацьовані повітря, воду і відходи каналізації.

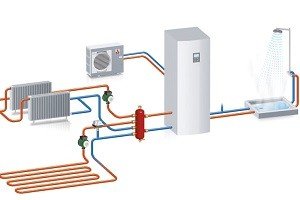

Атмосферний теплонасос
По контуру входу і виходу
- «повітря-повітря»;
- «вода-вода»;
- «повітря-вода»;
- «вода-повітря»;
- розсільно-водяний;
- гібридні.

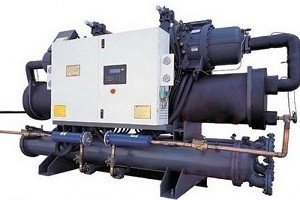

Тепловий насос вода-вода
Системи, які забирають тепло з зовнішнього повітря і передають тепло в приміщення, відносяться до категорії «повітря-повітря». Такі пристрої можна використовувати не тільки обігріву житла взимку, але і для охолодження приміщення в жаркий період.

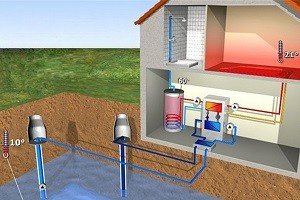

Системи, які застосовуються для підігріву води, що використовують у своїй роботі грунтові води, відносяться до типу «вода-вода». Такі насоси, експлуатуються як з буріння спеціальних свердловин, так і з використанням природних водойм. Теплові насоси «вода-вода» належать до найбільш ефективним, економічним і екологічно чистим методів опалення та охолодження приміщень.

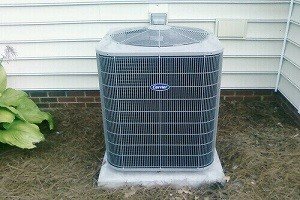

Тепловий насос повітря-вода
До теплових насосів повітря-вода» належать пристрої, які використовуючи температуру навколишнього повітря, застосовуються для опалення приміщення.
Повітря, що засмоктується з допомогою вентиляційної системи, віддає своє тепло в випарнику і подається назовні. Ефективність роботи такого теплового насоса до температур – 20 гр.
Насоси типу «вода-повітря» застосовуються для обігріву житла повітряним теплом, з використанням зондів або водяних свердловин, завдяки яким і відбувається відбір енергії води для нагрівання повітря приміщення або роботи сушильних машин.
Принцип роботи розсільно-водяних пристроїв, заснований на отриманні енергії з землі, верхня поверхня якої, на глибині 3 м має постійну температуру діапазону +7 + 12 градусів і служить стабільним джерелом тепла. Такі пристосування, які працюють із застосуванням геотермічних зондів або земляними колекторами, мають широкий попит.
Якщо для роботи виробу застосовується заморожена вода, такі насоси відносяться до категорії «лід-вода».
Промисловий поглотительный теплонасос
До промислових моделей пристосувань, відносяться насоси, які для підігріву води або повітря використовують фреон або тепло, що йде з робочого приміщення (цеху) з застосуванням роторного (вихрового) принципу відцентрового насоса з фланцевими заглушками, або системи гідродинаміки.
Такі системи можуть використовуватися комбіновано, які разом з тепловими гарматами серії DX.
Одним з варіантів застосування теплових насосів в системі обігріву є гібридний, коли пристрій працює разом з іншими виробами, наприклад: газовим котлом (взимку), електричним бойлером, службовцям для підігріву води і тепловим котлом – для обігріву житла навесні і восени. Такий варіант, 3 в 1, що дозволяє істотно заощадити фінансові кошти, що йдуть на оплату опалення.
