Реле напруги 220В для дому: вибір і підключення за схемою

Щоб забезпечити повноцінний захист домашніх електроприладів від неякісного напруги, багато хто намагаються встановити вдома стабілізатор. Це звичайно добре. Але існує інший прилад, який зможе забезпечити гідний захист – реле контролю напруги. Його установка набагато простіше, і вартість – менше. Перш ніж зважитися на відчайдушний крок, треба ретельно вивчити обидва прилади і зробити правильний вибір, тому що часто саме РН зможе вирішити проблему захисту мережі.

Реле напруги 220В для дому: вибір і підключення за схемою

Зміст

  • 1 Ситуації, що вимагають встановлення РН
  • 2 Ситуація, що не вимагає установки РН
  • 3 Переваги РН перед стабілізатором
  • 4 Енергоспоживання захисних приладів
  • 5 Як зробити правильний вибір?
  • 6 Принцип дії реле
  • 7 Різновиди РН
  • 8 Підключення однофазного РН
  • 9 Підключення трифазного РН
  • 10 Вибір реле і допущені при цьому помилки

Ситуації, що вимагають встановлення РН

Використання будинку реле контролю напруги доцільно, якщо в електричній мережі часто виникають проблемні ситуації, пов’язані з аваріями на підстанції. Різкі скачки напруги згубно впливають на працюючу від електрики побутову техніку. Особливо небезпечні перепади для комп’ютерів та іншої радіоапаратури.

Багато підстанції мають трансформатори, справляються зі своїм завданням, подаючи якісну електроенергію в мережу. Тут може виникнути інша проблема, пов’язана з недбалим обслуговуванням ліній електропередач. Обвислі між опорами проводу при поривах вітру будуть стикатися між собою, створюючи замикання. Обрив нульового проводу теж призведе до неприємних наслідків.

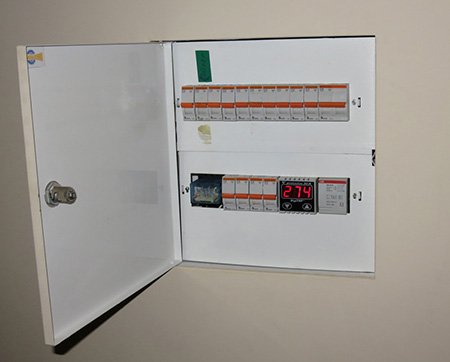

У цих ситуаціях допоможе встановлене реле контролю, який відключить домашню мережу при виникненні небезпечної напруги. Цей прилад часто називають відсікачем або обмежувачем напруги. Господар квартири може самостійно задати приладу допустимий мінімальний і максимальний параметр напруги, при якому реле буде відключати подачу електроенергії. Після стабілізації напруги реле автоматично включиться, відновивши подачу електрики.

Реле напруги 220В для дому: вибір і підключення за схемою

При такому напруженні в квартирі згорять багато електроприлади. Захист необхідна.

Ситуація, що не вимагає установки РН

Якщо вдома в мережі постійно спостерігається погане напруження, виражене частими стрибками або невідповідністю допустимих параметрів, реле тут не допоможе. Для вирівнювання напруги потрібно поставити стабілізатор. Тільки він доведе напруга в квартирі до норми.

Давайте розглянемо приклад роботи побутової техніки. Щоб холодильник або пральна машина працювали, їм потрібно стабільні 220В. Якщо в квартирі мережа видає, наприклад, 190 вольт, ці електроприлади теж будуть працювати. Але виникає питання, наскільки довго це може тривати. Знижена напруга зменшить термін служби електроприладів і вже через рік або два їм буде потрібно ремонт.

Установка в такій ситуації приладу контролю не дасть позитивних результатів. Реле буде часто спрацьовувати або просто відключить надовго подачу електроенергії до відновлення необхідних норм.

Переваги РН перед стабілізатором

Коли проблеми з електрикою вимагають 100% установки реле контролю, тут все ясно. Але іноді виникає питання: а що якщо замість РН поставити стабілізатор? Адже, крім захисту мережі він до того ж поліпшить якість напруги. Розібратися з цим питанням допоможуть деякі переваги РН перед стабілізатором:

  • Багато моделі стабілізаторів, особливо дешеві, поступаються реле по швидкості спрацьовування захисту при виникненні критичних показників напруги. Конкурувати в питанні захисту з РН можуть тільки симісторні стабілізатори, але такі прилади мають високу вартість.
  • РН відрізняється компактними розмірами, що не скажеш про значному корпусі стабілізатора. Ця характеристика суттєво спростить монтаж. Установка реле може бути виконана на DIN рейку безпосередньо на квартирному щитку. Господарю залишиться тільки під’єднати до контактів дроти. Установка стабілізатора вимагає виготовлення ніші або захисного ящика біля щитка. А при неможливості зробити це за межами приміщення, прилад доведеться розміщувати в квартирі.
  • Головною позитивною рисою реле контролю є його миттєва реакція на критичний показник напруги, яка вимірюється мілісекундами.
  • І останнє, треба відзначити питання комфорту. Який би не був стабілізатор, він буде створювати шум під час роботи. Нехай не відразу, але з часом точно. Це пов’язано з тим, що його електрична схема має силовий трансформатор. Саме він з тривалістю роботи починає видавати неприємний гул. У свою чергу, реле контролю захищає домашню мережу безшумно.
  • Розглянувши ці важливі нюанси, можна зробити висновок, що якщо замість стабілізатора можна обійтися установкою РН, то краще віддати перевагу останньому.

    Реле напруги 220В для дому: вибір і підключення за схемою

    Енергоспоживання захисних приладів

    Установка будинку захисних електроприладів природно спрямована на захист від неякісного напруги. Але мало хто замислюється, що на себе вони теж споживають певну кількість електроенергії. Це стає причиною незрозуміло звідки збільшених витрат.

    Розглянувши конструкцію стабілізатора, можна побачити, що його електронна схема складається з трансформатора, електронних ключів, охолоджуючого вентилятора і іншої електроніки. Все це споживає певну кількість електроенергії, навіть якщо вдома нічого не підключений до розетки, тобто при холостий роботі. При появі навантаження, прилад входить в режим стабілізації і його власне енергоспоживання збільшується.

    Реле контролю також споживає на себе деяку кількість електроенергії. Але споживання настільки мінімальний, що порівняно зі стабілізатором такий показник в сотні разів менше.

    Порівнявши між собою ці два пристрої захисту, можна зробити висновок, що стабілізовану напругу обходиться господареві будинку дорожче. Якщо реле контролю достатньо, щоб забезпечити безпечне електропостачання квартири, не варто встановлювати стабілізатор. Конструкції більшості сучасних електроприладів обладнані імпульсними джерелами живлення, які не реагують на малі перепади у кілька вольт.

    Як зробити правильний вибір?

    Ознайомившись трохи з пристроєм і роботою обох приладів захисту, виникає питання, як дізнатися, яке в будинку напруга, щоб зробити правильний вибір. Відповідь тут одна – треба виміряти параметри енергопостачання. Самостійно це зробити не можна. Краще звернутися до відповідних фахівців, які мають спеціальні вимірювальні прилади. Вони зроблять вимір напруги, що надходить в квартиру певний час.

    Якщо результати вимірів вкажуть на відсутність тривалого зниженої або підвищеної напруги, тоді з економічної точки зору краще поставити реле. Сама установка РН обійдеться дешевше і за витрату електроенергії менше доведеться платити.

    Принцип дії реле

    Електронна схема РН, завдяки особливостям своєї конструкції, живиться від електричної мережі, що має будь-які параметри. При цьому постійно відбувається вимірювання напруги. Якщо воно не зашкалює за допустимі пороги, схема тримає електронні ключі відкритими, пропускаючи струм через себе.

    Реле напруги 220В для дому: вибір і підключення за схемою

    Коли на ЛЕП відбувається перекіс фаз, пов’язаних з аварією, або утворюється імпульс від грози, в квартиру поступає напруга, що відповідає допустимим межам. Електронна схема реле миттєво закриває ключі, знеструмивши домашню мережу. Всі працюючі в цей час електроприлади просто відключаться без пошкодження.

    Після повернення напруги до нормальних параметрів першим починає працювати таймер, затримує час включення. Така пауза потрібна для правильної роботи побутової холодильної техніки. Інструкція експлуатації, наприклад, холодильників, кондиціонерів або повинна містити опис цього параметра. Закінчивши відлік запрограмованого часу, таймер дає команду, і електрична схема відкриває ключі. До споживача поновлюється подача електроенергії.

    Різновиди РН

    Існують різні типи реле. Вибираючи модель для дому, треба орієнтуватися на такі особливості:

    • деякі моделі на корпусі мають вбудований вольтметр. По електронному табло зручно визначати стан мережі;
    • за типом монтажу РН можуть встановлюватися на DIN рейку. Надалі підключення проводів відбувається до контактів, розташованих на корпусі. Такі моделі встановлюють на всю квартиру всередині електричного щита. Для захисту окремої побутової техніки розроблені пристрої нагадують трійник або перехідник. Реле просто вставляється в розетку, а до його роз’ємів на корпусі підключається побутовий прилад;
    • РН буває однофазне і трифазне;
    • однофазні моделі РН, монтовані на DIN рейку, виробляються з розрахунком роботи при номінальній напрузі мережі від 8 до 80А. Однофазне реле, що підключається до розетки, розрахований на номінальний струм 6, 10 або 16А.

    Підключення однофазного РН

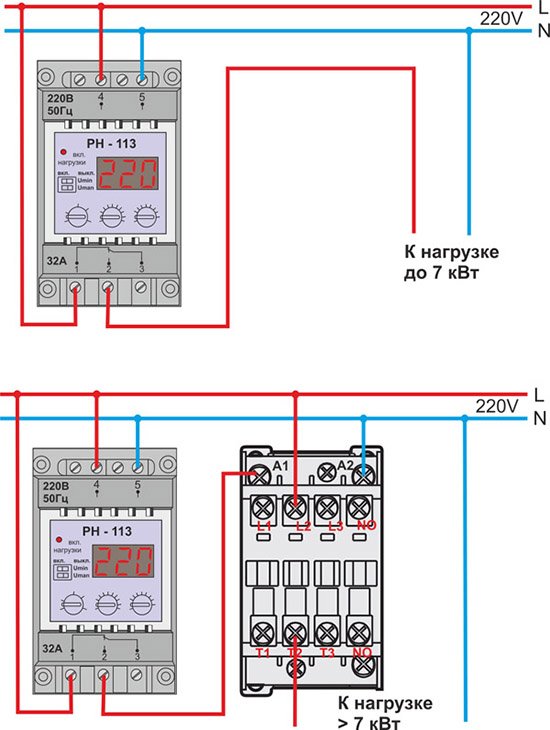

    У однофазного РН комутація відбувається по одному дроту – L. Під’єднання нуля N потрібна для живлення власної схеми РН. Схема підключення РН на DIN рейці до домашньої мережі має два варіанти:

    • наскрізний варіант передбачає відключення подавання напруги в мережу всередині реле;
    • варіант спільного підключення з контактором, виконує комутацію.

    Зазвичай на корпусі є дві клеми: вхід і вихід для підключення фазного проводу L. Одна нульова клема – N. Але їх може бути дві, всередині сполучених між собою перемичкою. Це зроблено для зручності підключення.

    Реле напруги 220В для дому: вибір і підключення за схемою

    Якщо однофазне РН встановити до електролічильника, то він теж буде захищений. Але такий варіант не завжди виконаємо. Це неможливо зробити, якщо опломбований лічильник або такі дії заборонені відповідними установами.

    Реле напруги 220В для дому: вибір і підключення за схемою

    Найчастіше РН підключають відразу після електролічильника або стоїть після нього автомата.

    Реле напруги 220В для дому: вибір і підключення за схемою

    Порядок підключення РН після лічильника наступний:

  • Від розподільної шини від’єднують провід, що йде від виходу лічильника або автомата, і приєднують його до контакту входу на корпусі реле з позначенням L.
  • Вільним шматком дроту з’єднують вихід реле, так само позначений буквою L, з розподільною шиною.
  • Від нульової шини підводять провід до реле і під’єднують на контакт з позначенням N.
  • На цьому етапі монтаж завершено. Треба знати, що саме реле не зможе забезпечити захист від замикання і надструмів, тому наявність в парі автомата захисту обов’язково. Номінальний струм автомата повинен мати менше значення на один стандартний ряд номіналів, щодо значення струму РН.

    Підключення трифазного РН

    Особливість роботи трифазного РН полягає у відключенні відразу всіх трьох фаз при виникненні перенапруги хоча б на одній з них. Схема підключення має такий порядок:

  • Три фазних проводи від автомата, що стоїть на вводі, під’єднують до відповідних вхідних контактів реле.
  • Котушку контактора з виходами А1, А2 з’єднують проводами з будь-якими вихідними клемами підключення РН.
  • Реле напруги 220В для дому: вибір і підключення за схемою

    При підключенні не можна перепутывать фази, інакше обертання асинхронних двигунів буде відбуватися в іншу сторону. Ще один важливий момент, на який треба звернути увагу, це неможливість встановлення окремого РН на кожну фазу. Працює від трьох фаз обладнання після відключення одного з трьох реле відразу вийде з ладу.

    Вибір реле і допущені при цьому помилки

    Щоб правильно вибрати РН, необхідно звернути увагу на наступні нюанси:

    • Якщо прийнято рішення самостійно вибрати реле, треба вивчити його головні параметри, це номінальний струм, швидкодія, наявність регулювання затримки і меж спрацьовування пристрою.
    • Наявність цифрової індикації на корпусі не обов’язково, але для налаштування параметрів вона дуже зручна.
    • Перш ніж вибрати виріб конкретної марки, треба знайти на форумах відгуки покупців і дізнатися принцип його роботи.
    • Згідно отриманої інформації, краще віддати перевагу виробу, відповідним по співвідношенню якості і ціни.

    Часто при виборі однофазного вироби зустрічається помилка, пов’язана з неправильним підбором струму. Маркування на корпусі реле вказує номінальний струм, який витримають контакти. Але багато хто не знає, що сила струму сильно зв’язує контакти, щоб у котушки вистачило сили роз’єднати їх, вона повинна мати запас потужності. Запас по струму однофазного реле повинен становити 30%. Якщо, наприклад, автомат на вводі 40А, тоді РН треба ставити 50А.

    З трифазними реле трохи простіше. Всі вони розраховані на максимальний струм 16А, так як їх контакти керують роботою контакторів.

    Розібравшись з пристроєм і роботою РН, його можна встановити самостійно, забезпечивши захист домашніх електроприладів. Але якщо щось викликає труднощі або сумніви, краще звернутися до фахівців.
