Регулятори температури для батарей опалення – установка, принцип роботи, плюси і мінуси
Автор:Анастасія
Про необхідність регулювати температуру в приміщеннях можна навіть і не говорити — в зв’язку з постійним зростанням цін на вуглеводні потрібно максимально використовувати всі методи для зменшення витрат теплової енергії, у тому числі і для обігріву будівель. [зміст]Для керування ступенем тепловіддачі батарей опалення, в залежності від фактичного клімату в приміщенні, використовуються методи:
Подача води від теплогенеруючих установок з температурою відповідної графіком, розрахованому для різних умов і зовнішніх чинників;
Регулювання температури води при подачі в конкретне приміщення або будівля автоматичним пристроєм, працюючим від показань датчиків змонтованих усередині або зовні будівлі;
Установка пристроїв, якими здійснюється регулювання температури, для кожної окремої батареї.
Для останнього методу використовується регулятор, змонтований на батареях опалення.
На відміну від інших приладів, що вони контролюють температуру безпосередньо на місці монтажу батарей, а не загальну середню в приміщенні, і дозволяють домогтися більш рівномірного температурного фону;
Регулятори допомагають виключити перегрів повітря в приміщенні, що виникає при нагріванні кімнати сонцем — датчики централізованої автоматики опалення подібну ситуацію відстежують вкрай рідко;
Є можливість регулювати температуру за особливою схемою для кожної кімнати. Наприклад, якщо приміщенням майже не користуються, то виставити витрата води в батареях опалення можна до мінімуму. Докладніше про це дивіться на відео:
Запірна арматури замість регуляторів — чому це непрактично
Іноді для того, щоб регулювати роботу опалення в кімнаті, на батареях врізають звичайні крани Можна погодитись що це більш дешеве рішення, але воно позбавлене переваг регуляторів:
Кран працює в режимі «відкрити-закрити». При маніпулюванні їм легко зірвати усталені потоки в опалювальній системі, і можна навіть зупинити або завоздушить окремі стояки. Регулятор ж тільки зменшує потік теплоносія, не перекриваючи його повністю;
Регулювати роботу батарей з допомогою кранів потрібно вручну, витрачаючи на це час. Регулятори працюють повністю автоматично, потрібно лише виставити потрібну температуру на шкалі;
Автоматичний терморегулятор з функцією попереднього встановлення налаштувань
Якщо регулювати опалення кранами, неможливо домогтися певного значення температури. А от сучасні регулятори мають високу точність.
Як працює регулятор опалення

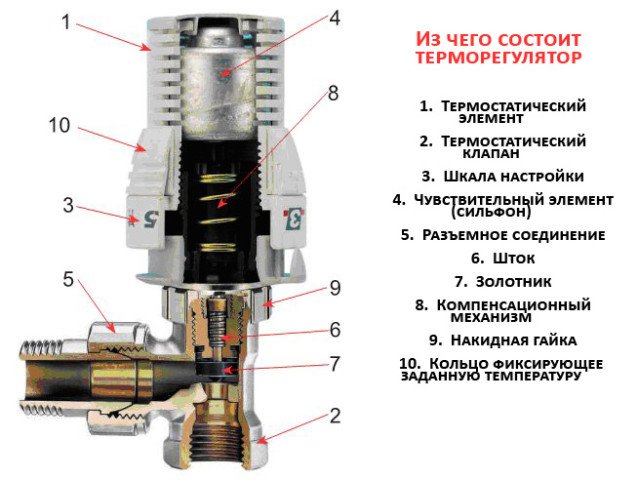

Регулятор являє собою запірний пристрій (по гідравлічному тракту схоже на вентиль), встановлену на вході води в прилади опалення.
Регулювання висування штока, а отже і прохідного отвори, здійснюється за допомогою тиску на нього сильфона з рідиною або газом, які мають великий коефіцієнт розширення від температури. Для повернення штока в зворотне положення встановлена пружина, а для регулювання ступеня відкриття, в залежності від виставленої температури, монтується компенсаційний механізм зі шкалою.
Регулювання потоку теплоносія відбувається наступним чином:
Рідина в сильфоне нагрівається від впливу температури — чим вона вище, тим більше він подовжується, тисне на шток і прикриває подачу води в батарею;
За допомогою барабана зі шкалою компенсаційного механізму можна регулювати величину початкового подовження сильфона, при якому він вступає в контакт зі штоком. Таким чином, виставляється температура, вище якої регулятори починають прикривати подачу води в батарею;
При зменшеній витраті води зменшується тепловіддача батарей, остигає і повітря в кімнаті. При цьому температура рідини в сильфоне також знижується і перестає тиснути на шток. Шток під дією зворотної пружини повертається у верхнє положення, і піднявся грибок клапана знову збільшує потік теплоносія через радіатори.
Шкала відповідності значень температури і на регуляторі опалення
Як правильно монтуються регулятори
Для правильного монтажу не потрібно особливих знань теплотехніки, досить дотримувати наступні правила:
Прилад врізається на подачі в батарею, а не на виході;
Умовний діаметр проходу приладу повинен відповідати діаметру підвідних труб;
Якщо кілька радіаторів в кімнаті включені послідовно, то не має сенсу ставити прилад на кожен окремо — можна регулювати потік на вході першого. Якщо ж застосовується однотрубна система опалення або кожна батарея підключена до окремого стояка (при вертикальної розводки), то обов’язково потрібен окремий регулятор на кожну батарею;
При монтажі приладу його головка, в якій знаходиться сильфон, обов’язково повинна знаходитися в горизонтальному положенні, щоб навколо неї не утворювалися застійні зони. Також вона повинна охолоджуватися повітрям з приміщення, а не висхідними потоками повітря від труб. Крім того, так зручніше виставляти регулювальний барабан в потрібне положення.
З цією ж метою бажано щоб головка не закривалася шторами або декоративними екранами;
Для коректної роботи регулятора його голівка не повинна потрапляти під прямі сонячні промені.
