Сьогодні ізольовані проводи поступово витісняють старі оголені аналоги. В першу чергу це пов’язано з безпекою їх використання і простотою монтажу. Кабель СІП користуються популярністю при будівництві магістралей ЛЕП. В домашньому використанні знайшов своє застосування провід сіп 4 різних модифікацій.

Провід СІП: технічні характеристики, маркування, арматура

Зміст

  • 1 Що таке СІП?
  • 2 Марки дроти
  • 3 Існуюча маркування та її розшифровка
  • 4 Основні характеристики дроту
  • 5 Арматура СІП
  • 6 Область застосування 2х16 і для символів 4х16

Що таке СІП?

Проводу СІП відносяться до кабельної продукції. Вони створені, щоб замінити неізольовані проводи, що застосовуються для будівництва ЛЕП. Літерна розшифровка, нанесена на дроти, свідчить, що це самонесучі ізольовані проводи. По ГОСТ виробляється кілька видів продукції, позначеної цифрами, залежно від марки виробу. Після цифр може перебувати літерне позначення. Його розшифровка вказує на матеріал виготовлення струмопровідних жил і наявність ізоляції нульового проводу. Застосування СІП для магістралей створив нове позначення – ВЛІ. Така літерна розшифровка вказує на ізольовані повітряні лінії.

Кожна марка відрізняється своєю конструкцією. Це різний діаметр жив, кількість струмоведучих проводів і наявність нульової жили, матеріал виготовлення жив і ізоляції. Єдине, що об’єднує всі дроти – це наявність ізоляції. По ГОСТ вони позначені як дроти, але фактично виходить, що це кабелю.

Марки дроти

Конструкція вироби і матеріали, що застосовуються для виготовлення, поділяють самонесучий ізольований провід на такі основні види:

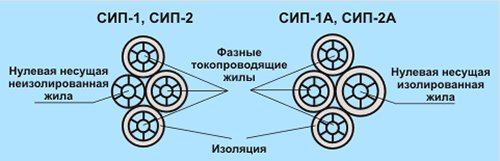

  • Маркування СІП-1 вказує, що кабель має алюмінієві жили, ізольовані ПЕТ оболонкою. Ізолююче покриття стійке до УФ променів. Присутня нульова жила буває в двох виконаннях: з ізоляцією і без неї. Марка СІП-1А йде з ізольованою, на що вказує маркування буквою А;Провід СІП: технічні характеристики, маркування, арматура
  • Марка СІП-2 має ідентичну конструкцію, тільки відрізняється ізоляційним матеріалом. Кабель, зокрема фазні жили, покриті зшитим ПЕТ. Нульова жила йде голою або ізольованої, на що вказує маркування буквою А, наприклад, СІП-2А. Кабель цих марок застосовують при монтажі ЛЕП до 1000 вольт. Причому його використовують як для натяжки основних ліній магістралі, так і для виготовлення відгалужень до будівель. Такі проводи призначені для регіонів з холодним і помірним кліматом. Підійде для дачі, якщо використовується 380 вольт. По ГОСТ, кожен тип проводу витримує певну тривалу температуру нагрівання. Марка СІП-1(А) витримує до 70оС, а побратим СІП-2(А) – 90оС. Монтуючи кабель, треба дотримуватися мінімально допустимий радіус вигину. Правила говорять, що він дорівнює не менше 10 зовнішніх діаметрів кабелю.

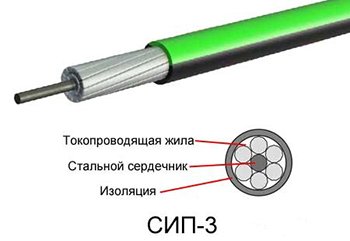

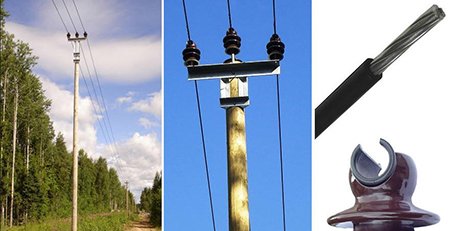

  • Одножильний провід СІП 3 має особливу конструкцію, що складається зі сталевої серцевини, оплетенной алюмінієвим дротом. Оплетка виготовлена не з чистого алюмінію, а зі сплаву AlMgSi. Зверху провід ізольований зшитим ПЕТ, стійким до УФ випромінювання. Одножильний провід СІП 3 застосовується при будівництві ЛЕП до 20 кВ. Використання рекомендовано для регіонів з тропічним, холодним і помірним кліматом. По ГОСТ, робоча температура становить 70оС, а тривало допустима температура становить від -20 до +90оС.Провід СІП: технічні характеристики, маркування, арматура

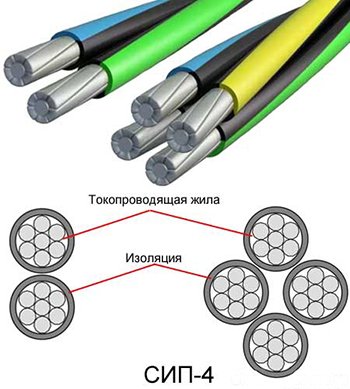

  • Кабель, маркований як СІП-4, виготовлений з парних жив без нульового проводу. Завдана в кінці маркування літера Н говорить про те, що жили виготовлені зі сплаву. Відсутність букви вказує на виконання жив з чистого алюмінію. Зверху жили ізольовані термопластичним ПВХ, стійким до УФ випромінювання.Провід СІП: технічні характеристики, маркування, арматура

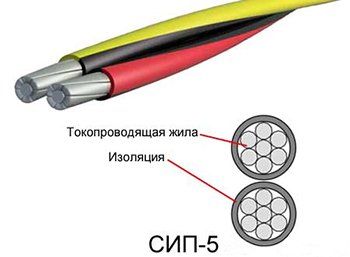

  • Марка СІП-5 аналогічна по конструкції проводу СІП-4. Відрізняються вони тільки ізолюючим матеріалом. Для цієї марки ізоляція виготовлена із зшитого ПЕТ, що дозволяє збільшити тривалість допустимої температури на 30%. Вироби цих марок призначені для будівництва ЛЕП до 2,5 кВ. Їх також використовують для підведення до будівель та облаштування освітлення вулиць. Рекомендований кабель для регіонів з холодним і помірним кліматом. Кабелю можна використовувати для дачі як відгалуження.Провід СІП: технічні характеристики, маркування, арматура

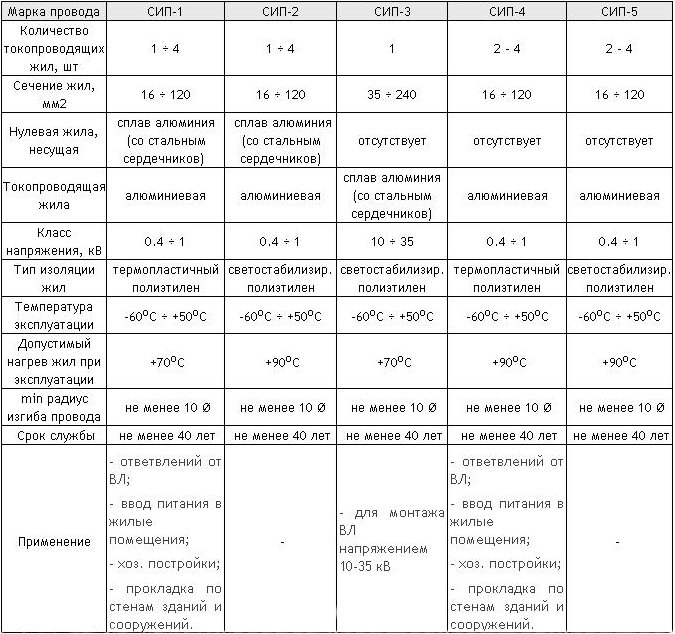

Короткі технічні характеристики кабелю СІП різних марок представлені в таблиці:

Провід СІП: технічні характеристики, маркування, арматура

Існуюча маркування та її розшифровка

Маркування кабелю позначається літерами, цифрами і кольором ізоляції. На прикладі цифрового і буквеного позначення кабелю СІП-1 подивимося, як відбувається його розшифровка:

СІП-1 3х70+1х95-0,6/ ТУ 16-705.500-2006

Кабель марки СІП-1 має 3 основні жили. Їх перетин становить 70 кв. мм. Плюс одна неизолированная несуча жила. Її перетин – 95 кв. мм. Жили розраховані на номінальну напругу 0,6/1 кВ.

Взявши витяг з ГОСТ 31946-2012, подивимося, як наноситься маркування з букв, цифр і кольорової ізоляції СІП-4:

  • фазні жили позначаються видавленими на ізоляції поздовжніми смугами або цифрами, нанесеними друкарським або тесненным методом;
  • на ізоляцію нульової жили позначення не наносяться;
  • замість літер та цифр, позначення може наноситися кольоровою смугою, шириною більш 1 мм;
  • Додаткові жили для освітлення маркуються В1, В2 або В3;
  • цифрами або літерами маркування наноситься по жилі через кожні 50 см;
  • позначення мають стандартні розміри: ширина 1 елемент позначення – не менше 2 мм, висота – 5 мм;
  • додаткові жили ланцюгів контролю можуть бути без позначень;
  • нанесене маркування повинна бути стійка до УФ випромінювання в період усього терміну експлуатації.

Розшифровка всіх елементів позначення дозволяє швидко орієнтуватися у виборі необхідного кабелю для виконання певних робіт.

Основні характеристики дроту

Технічні характеристики кабелю повинні відповідати ГОСТР 52373-2005. Він вказує, що самонесучий ізольований провід призначений для ЛЕП до 1 кВ і вище, але не більш як 35 кВ. Переріз жил буває від 16 до 240 кв. мм. На магістральних ділянках діаметр кабелю повинен перевищувати переріз жил відхідних ліній. Технічні характеристики дозволяють застосовувати СІП в мережах вуличного освітлення. Для цих цілей досить жив, перетин яких не перевищує 16 або 25 мм.

Провід СІП: технічні характеристики, маркування, арматура

У Гості відображена характеристика основних граничних значень. Якщо деякі параметри не відповідають, такий кабель застосовувати не можна. Згідно ГОСТу, характеристика СІП відображає такі основні параметри;

  • максимально допустиме навантаження. Чим більше перетин жили, тим цей показник вище;
  • максимальна робоча температура;
  • температурний межа аварійного режиму. За Гостом він досягає 130оС;
  • допустимий радіус вигину. Він не повинен бути менше 10 зовнішніх діаметрів жили;
  • гарантія від виробника на 3 роки;
  • термін експлуатації при дотриманні всіх вимог складає не менш 40 років.

Деякі характеристики, наприклад, вага ідентичного кабелю різного виробника, можуть відрізнятися. Але вони не повинні виходити за межі норм, відображених в Гості.

Арматура СІП

Кабель СІП має свої комплектуючі, призначені для швидкого і безпечного монтажу. Лінійна арматура представлена в широкому асортименті:

  • проколюючі затискачі сумісні з будь-яким типом кабелю. Затискачі забезпечують герметичне з’єднання за рахунок того, що ізоляція жили не знімається. Встановивши затискачі поверх ізоляції, затягують фіксуючі болти. В цей час проколюючі зубці, проходячи крізь ізоляцію, контактують з металом жили;
  • арматура для відгалужень застосовується для натяжна підтримки жив. Затискачі мають такий механізм, принцип роботи якого спрощує процес монтажу і демонтажу кабелю без спеціального обладнання. Натягувач можна використовувати для підвішування кабелю до будь-якої поверхні;
  • підтримує і анкерний кріплення призначений для фіксації затискачів. Разом з гаками і затисками використовується бандажна стрічка. Кріплення стійкий до корозії і температурних перепадів.

Провід СІП: технічні характеристики, маркування, арматура

Область застосування 2х16 і для символів 4х16

У побуті найбільш затребувані кабелю 2х16 і для символів 4х16. Так, провід для символів 4х16 застосовують для ВЛІ 0,6/1 кВ і для повітряних відгалужень до введення будівлі. Кабель для символів 4х16 можна прокладати по стінах будівлі та іншим спорудам.

Кабель СІП 2х16 використовують для зниження перерізу на відгалуженнях, при переході від ЛЕП до внутрішньої проводки приміщення. Як відгалуження, СІП 2х16 добре підходить для дачі або заміського будинку.

Незважаючи на всю ізоляцію, СИП має невелику вагу, що зручно для монтажу. Розрахувати вагу конкретної марки можна за таблицями. Наприклад, вага СІП-4 з двома жилами:

Провід СІП: технічні характеристики, маркування, арматура

Використання ізольованих проводів замість оголених дозволяє уникнути замикання і травматизму струмом при обриві лінії. В домашніх умовах кабель може прокласти людина навіть з невеликою кваліфікацією.
