Проточний водонагрівач електричний на кран вельми цікаве рішення. Розуміння елементарного побутового комфорту кожен сучасний споживач благ цивілізації пов’язує з одним з таких факторів, як наявність гарячої води в крані. Тому установка різних водонагрівачів в будь-яких квартирах, заміських котеджах, дачах або навіть невеликих офісах знаходить все більш широке поширення. Набутий досвід користування водонагрівача накопичувального типу та пов’язані з ним незручності, змушують багатьох повернутися до його альтернативного варіанту, який називається проточний водонагрівач.
Зміст статті
- 1 Гідності та види
- 2 Електричні водонагрівачі
- 2.1 Тип нагрівального елемента
- 2.2 Система управління
- 2.3 Принцип функціонування
- 3 Гідравлічний монтаж і електропідключення
- 3.1 Підключення електроживлення
- 4 Газові водонагрівачі
- 4.1 Установка
- 5 Індукційний водонагрівач
- 6 Висновок
Достоїнства і види
Він має значно менші габарити через відсутність ємності під воду, що особливо радує жителів хрущовок. Надходить в проточний водонагрівач звичайна холодна вода, нагрівається практично миттєво і може відразу використовуватися для побутових потреб. Регулювання температури води, що подається можна здійснювати шляхом підвищення або зниження рівня вступника напору. Тому такий нагрівальний прилад економить:
- Паливні ресурси;
- Об’ємний простір приміщення;
- Час нагріву води.
По енергетичному забезпеченню проточні водонагрівачі можуть бути:
- Електричними;
- Газовими;
- Індукційними.
Щоб розібратися в принципі роботи, функціональні особливості, відмінності та технічні характеристики кожного нагрівача, вибрати який більше підходить для облаштування житла, як виконати своїми руками підключення водонагрівача, розглянемо далі більш конкретно.
Електричні водонагрівачі
Схема підключення водонагрівача до водопроводу
Електричний проточний водонагрівач є найбільш затребуваним в житті сучасного середньостатистичного споживача. Принцип роботи всіх цих пристроїв задіяний на єдиній схемі.
Проточний водонагрівач з електричним живленням має кілька модифікацій, які поділяються за:
- Типу встановленого нагрівального елемента;
- Системи управління;
- Основним принципом функціонування.
Тип нагрівального елементу

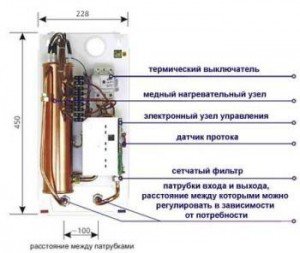

Пристрій електричного проточного водонагрівача
Основний нагрівальний елемент електроживлення при облаштуванні водонагрівача може бути встановлений у відкритому або закритому виконанні.
Відкритий елемент виконується у вигляді невеликого пластикового кожуха з пластиковими трубками, де всередині знаходиться спеціальна дротяна спіраль. Проходячи по внутрішній спіралі, електричний струм, нагріває пластикову трубку, яку омиває тонкий шар води.
Закриті елементи у вигляді тенів, поміщені в латунну чи мідну колбу. Надходить холодна вода, проходячи через закритий тен, нагрівається, а потім виходить з системи вже гарячою.
Тени в робочому стані повинні постійно віддавати своє тепло проточній воді, яка їх охолоджує. Якщо подача води припиняється, автоматично спрацьовує захисний механізм. Контролюють на виході температуру води термостат і датчик.
Система управління
Для виконання опцій виключення, включення, і підтримання заданої температури проточний водонагрівач оснащується механічною або електронною системами управління. Механічна система являє собою спеціальної конструкції гідравлічний блок з мембраною, які розташовуються усередині конструкції. Працює вона за такою схемою.
Електронна система управління заснована на роботі датчиків і мікропроцесорів. Вона забезпечує постійне значення необхідного температурного режиму при будь-якому натиску і вихідних параметрах температури води.
Електронна система сама визначає необхідну потужність для нагрівання, сприяючи економії електроенергії.
Принцип функціонування
За принципом функціонування існує два види електричних водонагрівачів:

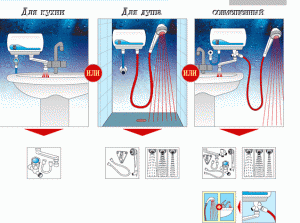

Принцип роботи водонагрівача в різних приміщеннях: в ванній кімнаті, на кухні і для душової
У безнапірних агрегатах внутрішньо тиск відповідає показнику рівня атмосферного тиску. На вході безнапірної конструкції встановлений кран, який захищає водонагрівач від високих параметрів тиску в загальній водопровідній системі. На виході кран не передбачається, так як тут вода повинна вільно виходити з системи. Зазвичай в цій зоні облаштовується душова насадка, і безнапірний проточний водонагрівач працює як душ.
Таким безнапірним пристроєм водонагріву зручно користуватися на дачах або максимум на кухнях. Так як їх установка не вимагає заміни електропроводки, з-за своєї невеликої потужності, яка коливається від 2 до 8 кВт.
Напірний водонагрівач має обов’язково вхід і вихід потоків води. Його можна одночасно підключати до декількох вихідних джерел. Тому з їхніх кранів можна постійно користуватися гарячою водою, як наприклад:
- Вмиватися в раковині;
- Приймати душ;
- Займатися миттям посуду.
Опції включення або вимикання в напірному водонагрівачі працюють в автоматичному режимі. Перевагою напірного пристрою є компактність, екологічність, висока швидкість нагріву, надійна електронна система управління, яка постійно підтримує задані температурні показники нагрівання води.
До недоліків такого обладнання відноситься їх висока вартість і велике споживання електроенергії.
Гідравлічний монтаж і електропідключення
Установка проточного водонагрівача починається з проведення гідравлічних монтажних робіт. Тому що, перед підключенням його до електричної мережі, основну ємність необхідно наповнити водою і видалити всі повітряні пробки.

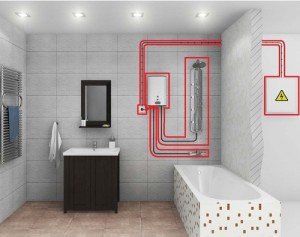

Умовна схема підключення водонагрівача до електрики
Монтаж безнапірного нагрівача простий і легкий. Його може зробити своїми руками навіть не фахівець. Прилад живиться для роботи з однієї точки системи холодного водопостачання. Кріплять його на стіні безпосередньо в зоні розташування душа або крана.
Для дотримання вимог техніки безпеки, при підключенні основного вводу до металевої труби підведення холодної води, обов’язково необхідно використовувати перехідну пластикову діелектричну втулку, яка входить в комплект поставки.
Загальний гідромонтаж напірного колектора здійснюється за такою схемою.
Підключення електроживлення
Підключення проточного водонагрівача до системи електроживлення починається з прокладки окремої лінії кабелю від електричного щитка. На електричному щитку додатково встановлюють автомат, який відповідає енергоспоживанню водонагрівача і ПЗВ на 30 мА.
Малопотужний обладнання можна підключати до мережі напругою 220В трижильним кабелем (фаза, нуль, заземлення). Для агрегатів потужністю від 8 до 27 кВт, потрібна трифазна мережа з напругою 380В і чотирьох або 5-ти жильний електричний кабель.
Для надійності з’єднувальних контактів всіх проводів, бажано їх облудить паяльником. Перед тим, як виконати підключення проточного водонагрівача, треба переконатися у відсутності завоздушин і включити автомат на щитку.
Газові водонагрівачі
Сучасний газовий проточний водонагрівач нагадує вдосконалену газову колонку, але відрізняється:
- Компактним виконанням;
- Високою продуктивністю;
- Стильним дизайном зовнішнього вигляду.
Газове обладнання для нагріву води набагато вигідніше електричного. Їх висока ціна не є перешкодою, так як окупається дуже швидко за рахунок низької ціни на газ порівняно з електроенергією.
Газовий нагрівач проточного типу забезпечує підтримку постійної температури гарячої води, навіть при коливаннях тиску в загальній комунікаційної мережі. Він оснащений:
- Автоматичною системою запалювання;
- Аварійним завершенням роботи;
- Регулювання нагріву;
Дане газове обладнання має ряд переваг перед електричними аналогами, воно:
Залежно від об’ємних витрат гарячої води в міських квартирах з невеликими сім’ями, досить буде встановити там газовий проточний водонагрівач потужністю до 18 кВт з витратою до 11,5 літрів в хвилину гарячої води, одночасно на кухонну мийку і умивальник.
У приватних будинках встановлюють таке обладнання більш потужних параметрів до 26 кВт з фактичним витратою гарячої води до 16 літрів в хвилину.
Установка
Газовий водяний нагрівач проточного типу можна сміливо встановлювати в новобудовах з дотриманням всіх будівельних норм і правил. В квартирах багатоповерхових будинків їх можна встановлювати там, де вже існує газова колонка.
Самостійно своїми руками виробляти монтажні роботи по установці газового обладнання категорично забороняється. Для виконання цих робіт потрібно обов’язково залучати спеціалістів, які мають сертифікат та ліцензію на їх проведення.
Дуже важливою умовою для монтажу газового нагрівача є наявність тяги і камери відводу продуктів згоряння. Камери згоряння відпрацьованих газів можуть бути виконані відкритим або закритим способом.
У відкритому тип камери згоряння, відведення відпрацьованих газів відбувається через спеціально споруджений димар. У закритому типі камери продукти згоряння виходять через коаксіальний металевий рукав, виводиться через вікно або стіну назовні.
Індукційний водонагрівач

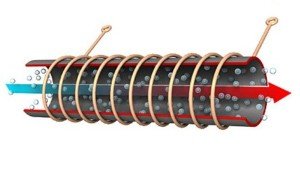

Принцип роботи індукційного водонагрівача: індукційна обмотка нагріває поверхню каналу, по якому проходить водопостачання, внаслідок чого вода нагрівається
Проточний водонагрівач індукційного типу є інноваційним рішенням своїх електричних аналогів і незабаром може стати їм відмінною альтернативою.
Принцип його роботи грунтується на фізичному ефекті індуктивності електричного поля. Конструктивно він виконується з трансформатора, який має дві обмотки:
- Первинну з великим числом витків;
- Вторинну – коротковитковую.
У індукційні нагрівачі відсутні недоліки, властиві нагрівальним спіралях і тенам. У них не утворюється накип. Так як змінне магнітне поле індуктора перешкоджає осіданню на поверхні індукційного теплообмінника катіонів калію і магнію, які утворюють осадову накип.
Встановлюють індукційні нагрівачі води тільки вертикально. Термін служби індукційного обладнання до 30 років. Воно і екологічно безпечно для людини. Індукційну установку для нагріву води можна зробити домашнім умільцям своїми руками, що заощадить значні кошти сімейного бюджету.
Висновок
Гаряче водопостачання в суєті сучасного життя є важливою складовою комфортного життя. Особливо це відчутно в літній період, коли відсутнє центральне опалення, і відключається гаряча вода з метою загальної економії.
Уникнути таких незручностей допоможе проточний водонагрівач. Який тип і модель вибрати залежить від фінансових можливостей людини і умов його встановлення.
Ці пристрої дуже:
- Компактні;
- Безпечні;
- Зручні у побуті.
Вибираючи потрібну модель, зверніть увагу на:
- Рейтинг її продажу;
- Ступінь безпеки;
- Наявність сертифіката якості;
- Відповідності наявності всіх комплектуючих деталей і елементів.
Встановивши один раз цей компактний прилад, можна надовго забути про перебої гарячого водопостачання і комфортно насолоджуватися теплою водою для будь-яких цілей.
