Проект електропостачання приватного будинку або котеджу: основні поняття і зразок

Проект електропостачання приватного будинку або котеджу: основні поняття і зразок

Самостійно виконати проект електропостачання приватного будинку буде набагато дешевше, ніж доручати всі роботи фірмі. Але з чого починати і як скласти план? Ось про це й варто поговорити.

Вся робота по складанню проекту і його завершення буде включати п’ять пунктів:

  • Укладення договору з енергетичною компанією (ПЕМ).
  • Отримання від енергетичної компанії технічних умов.
  • Надання необхідної документації.
  • Виконання будівельно-монтажних робіт.
  • Отримання допуску до приватного будинку у ПЕМ.
  • Тепер розглянемо основні і важкі моменти.

    Зміст

    • 1 Договір з енергетичною компанією
    • 2 Питання, які зобов’язані бути у проекті
    • 3 Моменти, які необхідно врахувати при проектуванні

    Договір з енергетичною компанією

    Щоб укласти договір з ПЕМ на проект зовнішнього електропостачання приватного будинку вам буде потрібно докласти і заповнити наступні документи, виходячи з «Правил користування електроенергією»:

  • Написати заяву на заступника директора ПЕМ про укладення договору. Обов’язково потрібно вказувати адресу вашого будинку і Ф. В. О. власника.
  • Надати копію документа, в якому зазначено право власності на землю.
  • Отримати від ПЕМ технічні умови.
  • Зробити необхідні креслення в проектній організації та погодити їх у ПЕМ.
  • Представити акти експлуатаційної відповідальності сторін і поділ балансової належності.
  • Представити приклад проекту електропостачання приватного будинку.
  • Представити необхідні відомості про лічильники (їх вид, схему включення в ланцюг, клас, протизламний захист і місце установки).
  • Надати дозвіл на використання всіх електроустановок, які використовуються для потреб гарячого водопостачання та опалення, або ж довідку про їх відсутність. Якщо сумарна потужність становить до 15 кВт, тоді дозвіл видає Енергозбут, а все, що понад 15 кВт — Обленерго.
  • Мати при собі протоколи перевірки ізоляції проводки і заземлення.
  • Заповнити заяву на ім’я заступника начальника ПЕМ на технічну опломбировку та приймання лічильника.
  • Оплатити квитанцію на технічну опломбировку і приймання.
  • Починати спілкування з ПЕМ необхідно на етапі архітектурно-будівельного плану котеджу. Якщо у роботах будуть задіяні верстати або зварювальні апарати, то їх також слід зазначити. Це допоможе уникнути штрафних санкцій.

    Питання, які зобов’язані бути у проекті

    Коли ви будете замовляти всі розрахунки у проектувальника, вам знадобиться знати всі моменти і питання, які обов’язково повинні бути відображені в проекті, щоб ПЕМ погодило їх без будь-яких претензій.

    Якщо сумарна потужність енергоспоживачів більше 10 кВт, то потрібні наступні документи:

    • схема всіх ввідних пристроїв розподілу;
    • розрахунок автоматичних вимикачів і запобіжників;
    • розрахунок потужності освітлення і всього електрообладнання;
    • розрахунок ПЗВ (пристроїв захисного відключення);
    • схема внутрішньої проводки з зазначенням варіанти її прокладки і типів проводів;
    • розташування лічильника;
    • схема електропостачання (зовнішня), яка виконана згідно з генпланом;
    • специфікація електрообладнання із зазначенням їх кількості, постачальника і типу матеріалу;
    • схема занулення і заземлення;
    • баланс поділу власності;
    • схема внутрішнього електропостачання;
    • необхідні примітки, вказівки, пояснення.

    Якщо сумарна потужність енергоспоживачів менше 10 кВт, то виконують креслення-проект, в якому відображають наступне:

    • ситуаційний план, у якому вказано розташування електрообладнання, місця підключення занулюючих і заземлюючих проводів, а також усі місця закладки проводів і кабелів;
    • схему зовнішнього електропостачання, яка має бути виконана на ситуаційному генплані;
    • схему внутрішнього електропостачання, в якій вказані типи захисних апаратів з усіма розрахунками. Також у цій схемі вказують марки проводів і їх перетину, місця встановлення лічильників, розрахунок струмів і місця приєднання до мережі живлення;
    • в окремому документі представляється розмежування власності між власником котеджу і сусідами. Такі мережі позначають різними кольорами;
    • специфікацію електричного обладнання, в якій вказується постачальник, тип та кількість такого обладнання;
    • креслення-проект обов’язково узгоджується з енергопостачальною організацією і Госэнергонадзором. Це узгодження зазвичай виконує сам проектувальник, а замовник лише стежить за строком виконання як самого проекту, так і узгодження.

    Абсолютно всі проекти і креслення зобов’язані відповідати:

  • РД 34.21.122-87;
  • ДБН В2.5-28-2006;
  • СНиП 21-01-97;
  • СНиП 2.08.01-89;
  • ДНАОП 0.00-1.32-01;
  • ДБН Ст. 2.5-23-2003;
  • ПУЕ: глави 1.7 і 3.1, а також розділи 2, 6 і 7.
  • Проект електропостачання приватного будинку або котеджу: основні поняття і зразок

    Моменти, які необхідно врахувати при проектуванні

    • У типовий проект електропостачання приватного будинку повинно бути включено поділ мереж освітлення і силових ланцюгів. Робиться це для того, щоб можна було грамотно підібрати марку кабелів та їх тип. Наприклад, для силових мереж кабель вибирається з великим перетином. У сучасній проводці майже не використовують алюмінієві дроти, оскільки термін їх служби багато менше, ніж у мідних проводів.
    • Особливу увагу варто приділити проводах, які закладаються в приміщеннях з високою вологістю. Їх ізоляція повинна строго відповідати вимогам 413.2 ГОСТ 30331.3. Така міра необхідна для того, щоб запобігти появі напруги на доступних частинах обладнання при випадковому пробої ізоляції.
    • У договорі з ПЕМ обов’язково пропишіть окремим рядком пункти «Узгодження з проектною організацією» і » Готовий проект електропостачання заміського будинку з узгодженням». При цьому все ж таки слід пам’ятати, що вся відповідальність за безпечну експлуатацію та технічний стан електроприладів і проводки буде лежати тільки на власника будинку.

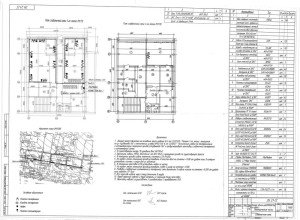

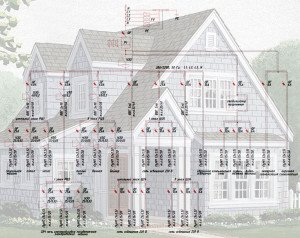

    На малюнку ви можете подивитися приблизний проект електропостачання котеджу.
