Проблема збереження тепла в приватному будинку завжди займає особливе місце. Сучасні технології дозволяють застосовувати зручні і функціональні системи обігріву приміщень. Зараз стала популярна система водяного опалення від печі, перевагою якої є економна витрата тепла, рівномірно распределяющегося по всіх кімнатах у житловому приміщенні.

Пристрій водяного опалення від печі в будинку: відео монтажу, фото схем

Піч опалення своїми руками

Пристрій і конструкція

Принцип влаштування такої конструкції схожий на систему для котла, працюючого на твердому паливі, крім вхідного отвору, яке розташоване трохи вище, що треба враховувати при монтажі труб.
Розширювальний бак, який за правилами знаходиться вгорі системи опалення, дозволяє створювати необхідний тиск. Якщо додатково змонтувати циркулярний насос, ККД покращиться.

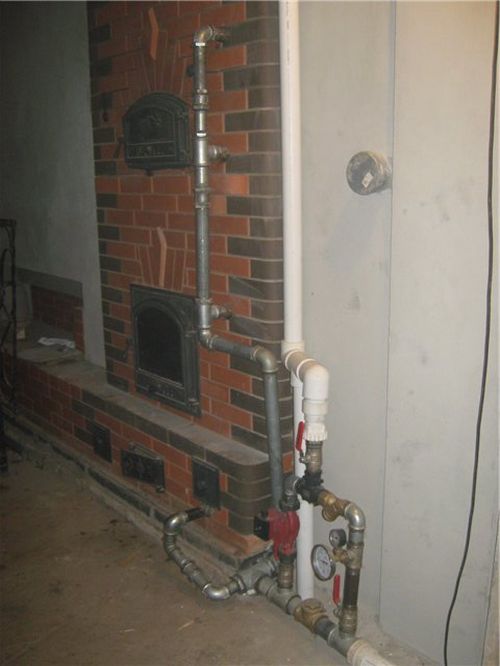

Піч з водяним обігрівом швидше і якісніше прогріває приміщення, ніж простий котел для твердого палива. Вона прекрасно встановлюється на кухні, як видно на фото, і виконує відразу дві функції: приготування і обігрів приватного будинку.

Пристрій водяного опалення від печі в будинку: відео монтажу, фото схем

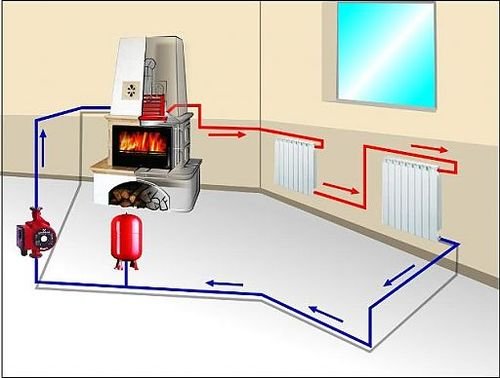

Схема

Кладка

Монтаж пічного опалення з водяним контуром здійснюється 2 методами:

  • З нуля. Тобто кладка абсолютно нової конструкції за розмірами теплообмінника.
  • У вже наявну топку встановлюють додатковий регістр. Тут вже, навпаки, теплообмінник виготовляється своїми руками під розміри існуючої конструкції.
    В обох випадках розмір радіатора по внутрішньому контуру повинен бути більше 3 см, щоб уникнути закипання води, якщо циркуляція не буде достатньо сильною. Тому краще використовувати циркуляційний насос.
  • Пристрій водяного опалення від печі в будинку: відео монтажу, фото схем

    Стінки радіатора повинні мати товщину 3-5 мм. Якщо товщина буде менша, велика ймовірність прогоряння стінок і регістр вийде з ладу. Для його заміни знадобитися своїми руками розібрати піч. Також потрібно враховувати який вид палива використовується: дрова або вугілля.

    Пристрій водяного опалення від печі в будинку: відео монтажу, фото схем
    Між стінкою і котлом потрібно залишати зазор в 1 див., так як метал при нагріванні розширюється. У разі виконання радіатора зі сталі, зазор може бути менше – 0,5 див. Якщо ж радіатор складається з труб, зазор повинен бути 1,5 см, щоб була можливість для чищення цього простору, у разі засмічення його золою. Також потрібно подбати про те, щоб плиту можна було знімати, як видно на фото, для регулярної обробки і очищення регістру, щоб уникнути зниження ефективності роботи котла. В опалювальній системі така прочищення, як видно з відео, проводиться через топкову дверцята.

    Установка регістра

    Установка теплообмінника (регістру, котла) в готову піч можлива з використанням двох варіантів:

  • Без розбирання. Такий варіант застосовується, якщо є можливість зняття варильної плити без розбирання самої конструкції. Знадобиться просвердлити отвори в стінках топливника для йдуть до регістру труб водяного опалення.
  • Розбір верхній частині. Цей варіант найчастіше використовується, так як застосуємо для всіх конструкцій. Після того, як регістр встановлено, проводиться монтаж та відновлення споруди в колишній вигляд.
  • Пристрій водяного опалення від печі в будинку: відео монтажу, фото схем

    При необхідності можна змінити кількість димарів та їх напрямок. Але перебір тут теж небажаний. Якщо тяга хороша, то краще не змінювати нічого.

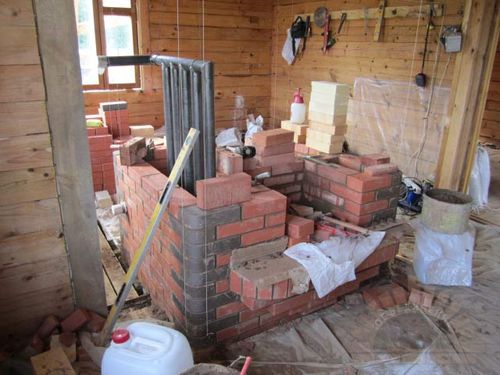

    Розбір печі в будинку – процес нескладний і цілком виконаємо своїми руками. Спочатку потрібно замалювати порядок цеглин у всіх рядах, щоб потім можна було легко відновити конструкцію. Якщо цегла після розбирання залишився цілим, то можна виконати кладку цим же цеглою, дотримуючись основні правила кладки, як показано на фото. Зруйновані цеглу слід замінити.

    Пристрій водяного опалення від печі в будинку: відео монтажу, фото схем

    Особливості конструкції

    Традиційний обігрів піччю поширює тепло нерівномірно і нестабільно. Біля домниці жарко, а в дальній кімнаті — прохолодно.
    Водяне ж опалення влаштовано таким чином, що виходить від печі тепло розподіляється рівномірно по всьому приміщенню, прогріваючи однаково всі кімнати. Тільки така конструкція, крім того, що гріє теплоносій, також прогріває власні димоходи і стінки.

    Підіб’ємо підсумки

    В приватних будинках, де немає газопостачання, для водяного опалення можна використовувати дров’яні печі. Також такий вид обігріву стане прекрасним рішення для дачі. Для його пристрою не потрібно великих вкладень, так як не потрібно заводських котлів, які коштують дорого.
    Для тих, хто планує обігрівати будинок твердим паливо, пічне опалення з водяним контуром стане найкращим варіантом.
