Пристрій і принцип роботи двоконтурного газового котла

Двоконтурні опалювальні котли отримали велике поширення завдяки зручності і компактності. Вони зігрівають будинку і одночасно служать джерелами гарячого водопостачання. Тобто, необхідність купувати окремий водонагрівач і окремий опалювальний прилад повністю відпадає. Який принцип роботи двоконтурного газового котла і з яких частин складається це пристрій? Про це ми розповімо в нашому огляді.

Пристрій двоконтурного газового котла

Для того щоб зрозуміти принцип роботи двоконтурного газового котла, необхідно розібратися в його пристрої. Він складається з безлічі окремих модулів, які нагрівають теплоносій в опалювальному контурі і виконують перемикання на контур ГВП. Злагоджена робота всіх складових дозволяє розраховувати на безпроблемну експлуатацію обладнання. Знаючи пристрій двоконтурного котла, можна розібратися і в його принципі дії.

Ми не будемо розглядати пристрій двоконтурних котлів з точністю до гвинтика, так як нам достатньо розібратися в призначенні основних вузлів. Всередині котла ми знайдемо:

Пристрій і принцип роботи двоконтурного газового котла

Пристрій моделей з двома контурами: і опалювальним контуром ГВП.

  • Пальник, розташовану у відкритій або закритій камері згоряння – це серце будь-якого опалювального котла. Вона нагріває теплоносій і генерує тепло для роботи контуру ГВП. Для забезпечення точної підтримки заданої температури вона наділяється системою електронної модуляції полум’я;
  • Камеру згоряння – в ній розташовується вищевказана пальник. Вона може бути відкритою або закритою. В закритій камері згоряння (а точніше, над нею ми знайдемо вентилятор, що відповідає за нагнітання повітря і за видалення продуктів згоряння. Саме він і є джерелом тихого шуму при включенні котла;
  • Циркуляційний насос – забезпечує примусову циркуляцію теплоносія в опалювальній системі і при роботі контуру ГВП. На відміну від вентилятора камери згоряння, насос не є джерелом шуму і працює максимально безшумно;
  • Триходовий клапан – саме ця штука відповідає за перемикання системи в режим генерації гарячої води;
  • Основний теплообмінник – пристрої настінного двоконтурного газового котла він розташовується над пальником, в камері згоряння. Тут відбувається нагрів теплоносія, використовуваного в контурі опалення або в контурі ГВП для нагріву води;
  • Вторинний теплообмінник – саме в ньому відбувається підготовка гарячої води;
  • Автоматику – вона контролює параметри роботи техніки, перевіряє температуру теплоносія та гарячої води, управляє модуляцією, включає і відключає різні вузли, контролює наявність полум’я, фіксує помилки і виконує інші корисні функції.

У нижній частині корпусів розташовані патрубки для підключення опалювальної системи, труб з холодною водою, труб з гарячою водою і з газом.

У деяких моделях газових двоконтурних котлів використовуються здвоєні теплообмінники. Але принцип роботи залишається практично тим же самим.

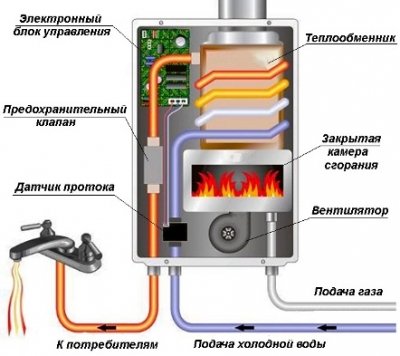

Пристрій і принцип роботи двоконтурного газового котла

Можна помітити, що пристрій газової колонки відрізняється тільки відсутністю контуру опалення.

Ми з’ясували пристрій настінного двоконтурного газового котла – воно здається трохи складним, але якщо розібратися в призначенні тих чи інших вузлів, то труднощі зникнуть. Тут ми можемо відзначити схожість з газовим проточним водонагрівачем, від якого тут залишилася пальник з теплообмінником. Все інше взято від настінних одноконтурних котлів. Безсумнівним плюсом є наявність вбудованої обв’язки – це розширювальний бачок, циркуляційний насос, група безпеки.

Розбираючи принцип роботи і пристрій двоконтурного газового котла, слід відзначити той факт, що вода з контуру ГВП ніколи не змішується з теплоносієм. В опалювальну систему теплоносій заливається через окрему трубу, підключену до опалення. Гаряча вода готується за рахунок частини теплоносія, що циркулює через вторинний теплообмінник. Втім, про це ми розповімо трохи пізніше.

Принцип роботи двоконтурного газового котла

Тепер ми приступимо до розбору принципу робота двоконтурного газового котла. Призначення окремих вузлів і модулів ми з’ясували, тепер ці знання допоможуть нам зрозуміти, як працює все це обладнання. Розглядати принцип роботи будемо в двох режимах:

  • У режимі обігріву;
  • У режимі генерації гарячої води.

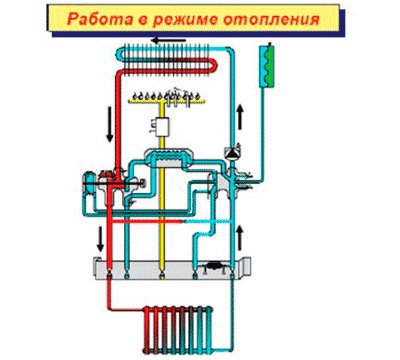

Пристрій і принцип роботи двоконтурного газового котла

У режимі обігріву котел забезпечує ваш будинок теплом.

Відразу відзначимо той факт, що робота в двох режимах відразу неможлива – для цього у двоконтурних котлах передбачено триходовий клапан, направляючий частина теплоносія в контур ГВП. Давайте розглянемо принцип роботи при обігріві, а потім дізнаємося, як працює техніка в режимі гарячого водопостачання.

У режимі обігріву двоконтурний котел працює так само, як і звичайнісінький проточний нагрівач. При першому включенні пальник працює досить довго, піднімаючи температуру в контурі опалення до заданої позначки. Як тільки буде досягнутий необхідний температурний режим, подача газу відключиться. Якщо в будинку встановлений датчик температури повітря, то автоматика буде враховувати його показання.

На роботу газового пальника в двоконтурних котлах може впливати і погодозалежна автоматика, яка контролює температуру вуличного повітря.

Тепло від працюючої пальника нагріває теплоносій, який ганяється за опалювальній системі в примусовому режимі. Триходовий клапан знаходиться в такому положенні, щоб забезпечити нормальне проходження води через основний теплообмінник. Продукти згоряння видаляються двома способами – самостійно чи з допомогою спеціального вентилятора, розташованого у верхній частині двоконтурного котла. Система ГВП при цьому знаходиться у відключеному стані.

Робота в режимі подачі гарячої води

Що стосується контуру гарячого водопостачання, то він запускається в той момент, коли ми повертаємо ручку водопровідного крана. З’явився струм води призводить до спрацьовування триходового клапана, який відключає опалювальну систему. Одночасно з цим відбувається розпал газового пальника (якщо на той момент вона була відключена). Через кілька секунд з крана починає текти гаряча вода.

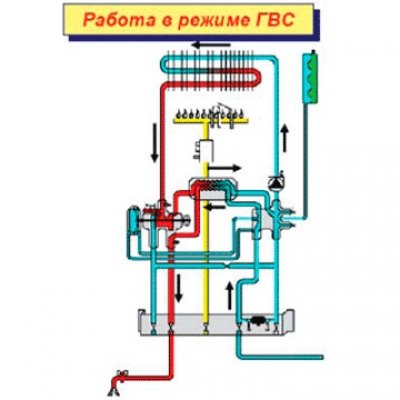

Пристрій і принцип роботи двоконтурного газового котла

При переході в режим подачі гарячої води, контур опалення повністю відключається.

Давайте розберемо принцип роботи контуру ГВП. Як ми вже казали, його включення приводить до відключення роботи опалення – тут може працювати тільки щось одне, або ГВП або опалювальна система. Керує всім цим триходовий клапан. Він направляє частину гарячого теплоносія у вторинний теплообмінник – зверніть увагу, що ніякого полум’я на вторинці немає. Під дією теплоносія теплообмінник починає гріти протікає через нього воду.

Схема кілька сложноватая, так як тут задіюється малий коло циркуляції теплоносія. Подібний принцип роботи не можна назвати самим оптимальним, зате двоконтурні газові котли з роздільними теплообмінниками можуть похвалитися нормальної ремонтопридатністю. Які особливості котлів з комбінованими теплообмінниками?

  • Більш проста конструкція;
  • Висока ймовірність утворення накипу;
  • Більш високий ККД у ГВС.

Як ми бачимо, недоліки щільно переплітаються з достоїнствами, але роздільні теплообмінники цінуються більше. Конструкція дещо ускладнюється, зате тут відсутня накип. Зверніть увагу, що в момент роботи ГВП протікання теплоносія з опалювального контуру зупиняється. Тобто, його тривала робота здатна порушити тепловий баланс у приміщеннях.

Як тільки ми закриваємо кран, відбувається спрацьовування триходового клапана, і двоконтурний котел переходить у режим очікування (або відразу ж включається підігрів трохи остиглого теплоносія). В такому режимі обладнання буде знаходитися до тих пір, поки ми знову не відкриємо кран. Продуктивність деяких моделей досягає до 15-17 л/хв, що залежить від потужності використовуваних котлів.

Розібравшись з принципом роботи двоконтурного газового котла, ви зможете зрозуміти призначення окремих вузлів і навіть зможете самостійно розібратися в питаннях ремонту. На перший погляд, пристрій здається дуже складним, а щільна внутрішня компоновка викликає повагу – все-таки розробникам вдалося створити майже ідеальне опалювальне обладнання. Двоконтурні котли, таких фірм як Vaillant, активно використовуються для обігріву будівель різного призначення і для генерації гарячої води, замінюючи собою відразу два приладу. А їх компактність дозволяє заощадити місце і позбутися від необхідності придбання підлогового котла.
