Пристрій і монтаж коаксіального димоходу газового котла

При монтажі котла (не електричного), важливо правильно розрахувати димар. З його допомогою виробляється відведення продуктів згорання і оптимізується інтенсивність згоряння палива. Якщо неможлива установка системи додаткового припливу, монтується коаксіальний димохід.

Пристрій і монтаж коаксіального димоходу газового котла

Конструктивні особливості

При монтажі котла головне завдання – виключити випалювання кисню з кімнати. В розрахунках при проектуванні враховується не тільки потужність, але і вид використовуваного палива, кліматичні особливості регіону, наявність утеплювача і пр.

Пристрій і монтаж коаксіального димоходу газового котла

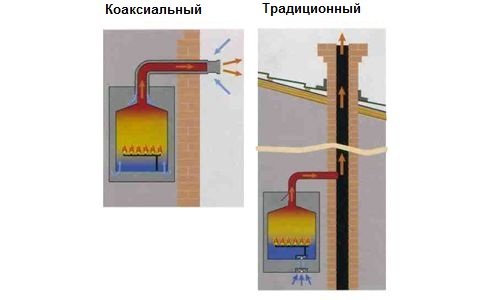

Так як коаксіальний димохід конструюється з двох труб, важливо правильно підібрати їх діаметр. Вони вставляються один в одного. Необхідно, щоб між ними зберігався невеликий зазор: по внутрішній трубі відводиться дим, зовнішньої – надходить повітря. Так, перпендикулярний переріз димоходу зображується у вигляді двох кілець. У газовий котел повітря надходить за принципом протитоку. Також конструкцією передбачається монтаж системи очищення і збору конденсату.

Установка

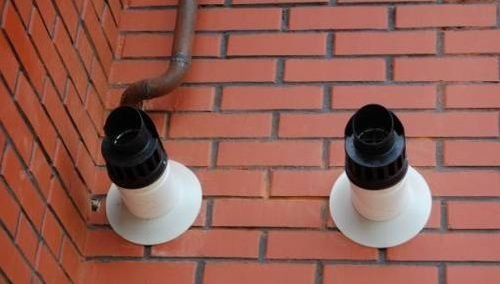

Коаксіальний димохід переважно встановлюють на котел із закритою топкою. Розташування димовідвідної системи може бути різним: горизонтальним, вертикальним або похилим. Якщо газовий агрегат обладнується системою примусової циркуляції, то розташування димоходу може бути лише горизонтальним. При неможливості виводу через стіну проводиться вертикальна установка.

Пристрій і монтаж коаксіального димоходу газового котла

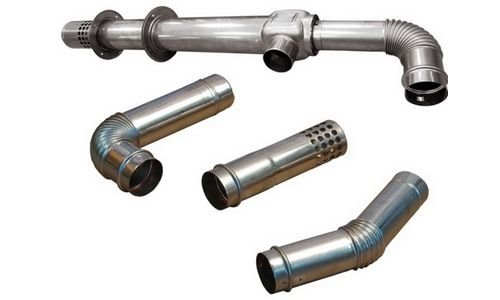

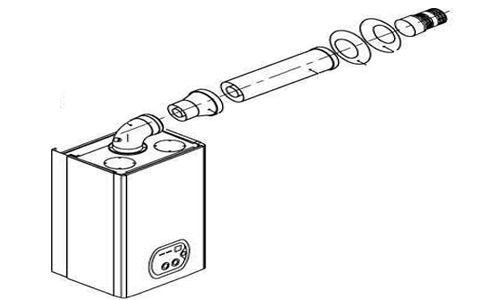

Монтаж здійснюється при наявності коаксіальних колін, спеціальних хомутів, фланців і сполучних адаптерів. Щоб зберегти оптимальний вид фасаду купуються декоративні накладки, що гармоніюють з екстер’єром. Газовий котел випускають у різних модифікаціях. Конструктивні особливості кожної з них визначають довжину димовідвідної системи. Якщо потрібно зробити димар довгим, то використовуються спеціальні хомути. З їх допомогою фіксуються складові частини.

Для оптимізації пожежної безпеки отвір димовідвідної системи робиться вище верхньої частини котельного агрегату на 1,5 м. Краще, якщо коаксіальний димохід трохи вже випускного отвору. Зовнішня частина труби злегка нахиляється (нахил менше 3°). Це потрібно, щоб газовий котел звільнявся від конденсату. Фахівці рекомендують монтувати отвір воздуховода на відстані більше 1,5 м. від землі. Таке виконання дозволяє виключити засмічення системи.

Пристрій і монтаж коаксіального димоходу газового котла

Нерідко коаксіальний димохід має ряд конструктивних особливостей, найчастіше його довжина розраховується такою, щоб вона була менш 3-х метрів, а число колін не перевищувала двох одиниць. Газовий котел монтується з огляду на діючі стандарти.

  • Зовнішня частина труб розташовується від віконного отвору на відстані більше 0,6 м.
  • Відстань від труб, по яких газ подається в агрегат, перевищує половину діаметра зовнішніх труб.

Установка системи нескладна, коаксіальний димохід монтується легко, але роботу краще довірити фахівцям. Котел – складний технічний пристрій, найменша помилка дорогого коштує. Ускладнюється установка тим, що дымоотводящая конструкція робиться з особливих видів матеріалів. Переважно це і нержавіюча сталь оцинкована. Для її обробки потрібні особливі навички.

Пристрій і монтаж коаксіального димоходу газового котла

Завершальний етап

Перед введенням в експлуатацію котел слід випробувати: перевіряється тяга, розлучається вогонь, приміщення добре протоплюється – все це произовдится під ретельним контролем домовласників. Важливо вчасно попередити небезпеку, перші дні слід більше уваги приділяти тому, як система працює.
