Однією з характерних прикмет нашого часу стало будівництво нових або переобладнання старих заміських будинків під постійне проживання. Вибираючи рішення для організації опалення власного житла, багато господарів зупиняються на встановлення газових котлів, як найбільш економічних і продуктивних видів агрегатів для обігріву.
Приставний димар
Зміст
Для надійної і безпечної роботи такої системи необхідно пристрій правильного димоходу, який зможе забезпечити надходження в топку необхідної кількості повітря і відведення продуктів горіння в атмосферу.
З якого матеріалу повинен бути зроблений димар для газового котла
На перший погляд здається, що відповідь на це питання очевидна: димохідна система повинна бути цегляною. Насправді ж, все зовсім не так просто. Дійсно, ще кілька десятків років тому монтаж практично будь-яких димоходів полягав в укладанні труби з цегли на висоту трохи вище гребеня будинку. Однак не слід забувати, що в ті часи будинки опалювалися в основному за допомогою печей і камінів, а цеглина був одним з найбільш доступних матеріалів.
В даний час пристрій цегляних димоходів для газових систем опалення не рекомендується з наступних причин:
- Конструкція сучасних котлів передбачає досить високу ефективність процесу згоряння палива. Тому температура димових газів в тому місці, де проводиться підключення вихідний труби, досить низька (десь в районі 100°C). При русі вгору ці гази швидко охолоджуються і перетворюються в конденсат (температура точки роси для продуктів згоряння газу 40-60°C), який осідає на стінках димоходу;
- Подібні процеси можуть спостерігатися і в димоходах звичайних печей, однак, продукти згоряння палива газових котлів крім води і вуглекислого газу містять домішки сірки. Саме вони, осідаючи на стінах димохідної труби, завдають їй найбільшої шкоди;
- Існує думка, що димар з цегли буде найбільш дешевим варіантом. Але якщо взяти до уваги трудомісткість і час, який доведеться витратити на його монтаж, економія вийде досить сумнівна.
З цих же причин для відводу від котла відпрацьованих газів не варто використовувати азбестоцементні і сталеві оцинковані труби.
Сьогодні самим популярним матеріалом для димарів є нержавіюча сталь. Витяжки з нержавіючої сталі мають оптимальну круглу форму, стійкі до агресивних впливів, забезпечують просте підключення і пожежобезпечність.
до меню ?
Модернізація старих димоходів
Досить часто у власників приватних будинків виникає проблема переробки наявного димоходу під систему опалення на основі газового котла. Наприклад, будинок побудований давно, опалювався цегляної пічкою і використовувався тільки в теплі періоди, а зараз хочеться утеплити його і почати жити постійно.
Для того щоб не перебудовувати димохід цілком, його гильзуют, тобто всередину цегляного підстави вставляють труби, яким не страшний утворюється конденсат.

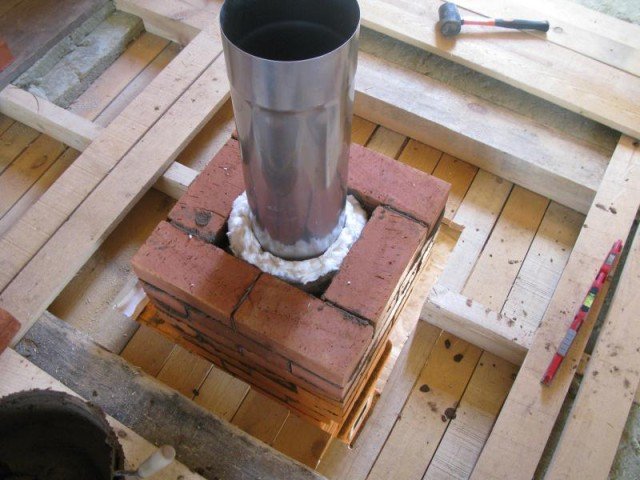

Процес гільзування цегляного димоходу
Існують два різних способи гільзування:
до меню ?
Вибір конструктивного рішення

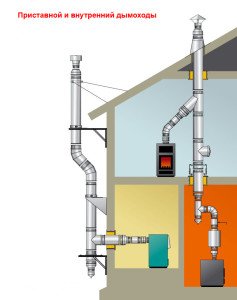

Як ми вже говорили раніше, витяжна труба для газового котла найчастіше виконується з нержавіючої сталі. В залежності від розташування котла і можливостей конструктивних змін в будинку можливі різні види влаштування димоходу:
- Всередині приміщення. Монтаж такої системи досить складний і зазвичай проводиться одночасно з будівництвом будинку. Необхідно суворо дотримуватися вимог пожежної безпеки і ретельно захищати місця проходження міжповерхових перекриттів і покрівлі. Зате утеплювати потрібно тільки верхню частину труби.
- Зовні (приставний димар). Найпростіший варіант для настінних котлів. Труба виводиться на вулицю через отвір у бічній стіні. Діаметр отвору повинен забезпечити можливість укладання труби і шару теплоізоляції. Утеплення необхідно проводити по всій довжині газовідвідний магістралі.
до меню ?
Особливості прокладки димоходу через дах
Якщо монтаж здійснюється всередині вже збудованого приміщення, роботу потрібно починати з вирізання отворів у стелі і покрівлі. У міжповерхові перекриття встановлюють спеціальні прохідні патрубки, які мають форму куба з внутрішнім отвором. Його діаметр вибирається з таким розрахунком, щоб у нього щільно увійшла основна конструкція.

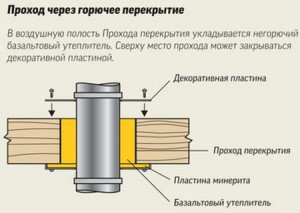

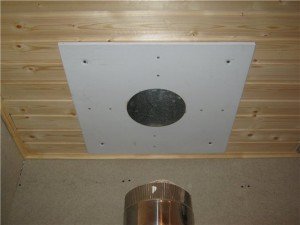

Пристрій проходження димоходу через перекриття
Збирають димар знизу вгору, починаючи від оголовка котла. На самому початку і через кожні 3-4 метри встановлюють кронштейни для жорсткого кріплення труб до стіни.
При проході через покрівлю кладуть гнучкий металевий лист і обробляють місце стику негорючим утеплювачем і термостійким герметиком.
Внутрішня димохідна система однаково добре підходить як для настінного, так і для підлогових котлів. Її основна перевага полягає в тому, що практично вся витяжна труба знаходиться всередині приміщення і не вимагає серйозного утеплення. Головне – забезпечити пожежобезпечність і герметичність всіх стиків.
до меню ?
Приставні димоходи
Пристрій витяжної системи за межами приміщення набагато простіше, особливо якщо будинок вже побудований і в ньому постійно живуть господарі. Потрібно лише правильно розрахувати діаметр отвору в стіні і акуратно його вирізати. Після цього монтаж проводиться наступним чином:

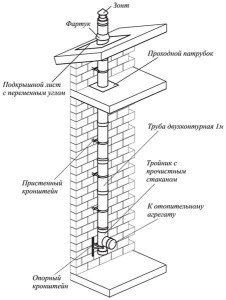

Основні елементи приставного димоходу
- У стінний отвір виводиться відрізок труби на відстань не менше 25 см (якщо стіна оброблена негорючими матеріалами, то це відстань по СНИП можна зменшити до 5-10 см);
- За допомогою поворотного коліна збирається вертикальний ділянку. Стики ущільнюються вогнетривкою сумішшю, потім їх можна додатково захистити і зміцнити хомутами з різьбовою стяжкою;
- Через кожні 1-2 метри конструкція закріплюється за допомогою настінних кронштейнів;
- Після складання димар обробляється антикорозійним покриттям і утеплюється негорючими матеріалами (найчастіше мінеральною ватою).
Приставний димар найкраще виконувати з двошарових труб. Вони забезпечують кращий приплив повітря в топкову частину газового котла, легше утеплюються і більш безпечні. Крім того, у значної частини сучасних котлів реалізована закрита схема камери згоряння, для якої обов’язково потрібне підключення до димоходів з двох коаксіальних труб.
до меню ?
Правила монтажу димоходів
Пристрій димаря повинна підпорядковуватися головному правилу – забезпечення пожежної безпеки. Для витяжної системи газових котлів це особливо важливо в холодну пору року вона працює постійно:
- При обробці поверхонь, поруч з якими проходить димохід, необхідно використовувати лише вогнетривкі матеріали;
- Монтаж всіх стиків, міжповерхових і підпокрівельних з’єднань повинен забезпечувати абсолютну герметичність.
Ні в якому разі не можна влаштовувати стик між трубами всередині перекриттів;
- Дуже важливо правильно підібрати розміри всіх отворів. Їх треба вибирати, враховуючи не тільки діаметр, але й товщину шару утеплення і термоізоляції.
В процесі проектування і складання системи відводу продуктів горіння газового котла, необхідно брати до уваги наступні конструктивні вимоги:

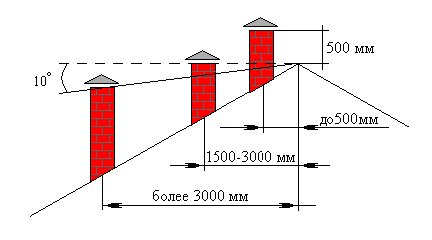

Висота димоходу в залежності від розташування до коника даху
до меню ?
Відведення продуктів згорання від декількох котлів
Правила експлуатації систем опалення вказується, що при використанні декількох газових котлів для кожного з них необхідно підключення до окремого димоходу. Однак якщо такі котли встановлюються у вже побудованих будинках, допускається більш гнучкий підхід: кілька підлогових або настінних агрегатів можуть використовувати колективну витяжну систему за умови дотримання відстані між місцями введення продуктів згорання в 75 см по висоті. При цьому площа перерізу димоходу повинна бути не менше площі самого широкого вихідного патрубка всіх підключених котлів.
Монтаж димоходу для газового котла — не менш важлива процедура, ніж вибір самого теплового агрегату або розрахунок і проектування траси системи опалення. При дотриманні всіх наведених у статті правил ви отримаєте ефективну і безпечну систему відводу відпрацьованих газів, яка забезпечить комфорт і затишок у вашому будинку, які б морози ні бушували за вікном.
