Котел – одна із складових частин будь-якої системи опалення. Він призначений для перетворення енергії згоряння палива (у разі газового котла таким паливом є газ) в теплоту для нагрівання рідини, яка потім подається до батареї опалення. Внутрішній устрій сучасних газових котлів підпорядкована вирішенню головного завдання – забезпечити максимальні зручності і безпеку використання при мінімізації обов’язкового контролю з боку людини.
Зміст
Класифікація газових котлів
Перш ніж приступити до детального опису основних комплектуючих газових котлів, необхідно приділити належну увагу їх класифікації. Незважаючи на те, що всі котли влаштовані приблизно однаково, кожен різновид має свої специфічні особливості, для підтримки яких потрібні певні модифікації використовуваних деталей. Отже, котли бувають:
Основні елементи котла опалення
- Настінні і підлогові. Настінний варіант більш компактний та зручний і застосовується зазвичай у приватних будинках. Перевагою підлогового котла є можливість обігріву значних площ за рахунок значно більшої потужності. Тому такі агрегати найчастіше встановлюються у виробничих приміщеннях.
- Атмосферні та турбовані. Принцип роботи атмосферного котла такий же, як і у звичайної грубки: повітря забирається з приміщення і відводиться в спеціально побудований димар за рахунок природної тяги. У турбірованних моделях тягу створює вбудований вентилятор, камера згорання повністю закрита, а забір повітря здійснюється з вулиці.
- Одноконтурні та двоконтурні. Апарат з одним контуром призначений тільки для обігріву приміщень, завдання двоконтурного котла – ще й забезпечити мешканців гарячою водою.
- Із звичайної або модульованим пальником. Пристрій котлів з модульованим пальником передбачає автоматичне регулювання потужності, за рахунок чого досягається значна економія витрат газу.
- З електронним або пьезокерамичним / підпал. Електронний підпал більш зручний – займання газових парів в камері згоряння відбувається без участі людини, в той час як в системах з п’єзорозпалом потрібно кожен раз натискати відповідну кнопку.
до меню ?
Основні елементи газового котла
Як ми вже відзначали вище, пристрій газового котла приблизно однаково для всіх варіантів його виконання. Це означає, що основні вузли, з яких збираються котли, одні і ті ж:
- Газовий пальник. Являє собою перфоровану конструкцію прямокутної форми. Всередині неї знаходяться форсунки, через які в камеру згоряння подається газ. Форсунки забезпечують рівномірний розподіл полум’я по всій пальнику, створюючи таким чином умови для найбільш ефективного нагріву теплоносія всередині газового котла.
- Теплообмінник — металевий короб з вбудованим радіатором, всередині якого знаходяться труби з теплоносієм. За рахунок енергії згорає газу теплообмінник нагрівається і передає тепло рідини. Одноконтурний котел завжди має один теплообмінник, у двоконтурного котла їх може бути два – первинний і вторинний.
- Циркуляційний насос. Забезпечує тиск в магістралі газового опалення з примусовою циркуляцією. Присутній не у всіх моделях газових котлів.
- Розширювальний бачок. Служить для тимчасового відведення теплоносія при його інтенсивному нагріванні і розширення. Має ємність, достатню для середньостатистичних умов роботи газового котла. Для опалення великих площ у систему часто встановлюють додатковий бак.
- Пристрій відводу продуктів горіння. У атмосферних котлів вихідний патрубок повинен підключатися до окремого димоходу з природною тягою, турбовані моделі мають в комплекті подвійну коаксіальну трубу для виведення газових відходів, тягу до якої створює вбудований вентилятор.
- Система автоматики. Це блок управління роботою котла, який включає в себе електронну схему, задає режим функціонування системи залежно від показання і підключених вбудованих датчиків.
Конкретна модифікація газового котла може привносити в його пристрій деякі особливості. Так, наприклад, для одноконтурного агрегату може застосовуватися зовнішній бойлер для підігріву гарячої води, а пристрій двоконтурного газового котла може включати суміщений теплообмінник, в якому готується теплоносій для обох контурів.
Тепер розглянемо основні компоненти газових котлів більш докладно.
до меню ?

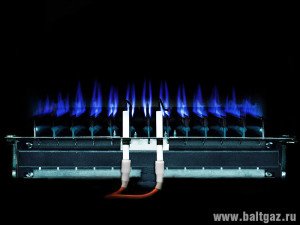

Газова пальник
В залежності від типу котла пальник може бути атмосферної або наддувний. Котли з атмосферними пальниками дешевше, менше шумлять, але мають невелику продуктивність. Наддувні пальника, в особливості у складі підлогового газового котла, можуть забезпечити потужність до декількох тисяч кіловат.
Крім цього, пальники поділяються на:
- одноступінчасті;
- двоступеневі;
- модульовані.
Найефективнішими є модульовані пальника. Вони дозволяють плавно регулювати висоту полум’я і ступінь нагріву теплоносія в залежності від температури в приміщенні і забезпечують значну економію газового палива.
до меню ?

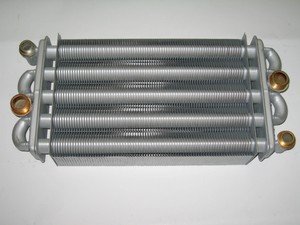

Теплообмінник
Головним показником якості теплообмінника є матеріал, з якого він виготовлений.
Самим надійним і довговічним є чавун. Чавунні теплообмінники можуть працювати кілька десятків років, визначаючи тим самим великий термін служби всього газового котла. Цей матеріал добре тримає тепло, тому він відмінно підходить для двоконтурного варіанту системи опалення. До недоліків чавуну можна віднести його крихкість і велику вагу.
Сталеві теплообмінники не тріскаються і не ламаються від несподіваних ударів або різких перепадів температур. Але вони набагато швидше прогорають і схильні до корозії. У дорогих моделях газових котлів застосовуються теплообмінники зі спеціальних сортів сталі, які за своєю довговічності порівнянні з чавунними. Часто для продовження терміну служби сталеві теплообмінники зсередини покривають шаром міді, а зовні – спеціальної термостійкою фарбою.
Фахівці рекомендують при виборі двоконтурного котла потужністю до 40 кВт віддавати перевагу моделям з чавунним теплообмінником. Для більш простих випадків буде достатньо пристрою з якісної сталі.
до меню ?
Циркуляційний насос і гідравлічна група
Параметри насоса зазвичай підбираються виробником, виходячи з потужності котла. Тому великого впливу на якість виробу в цілому насос не виявляється. Варто звернути увагу на матеріал труб, по яких всередині газового котла проходить теплоносій і вода (у разі двоконтурного агрегату). Краще всього, якщо вони зроблені з міді або якісного пластика. Можна також поцікавитися виробником насоса – добре, якщо це відома фірма, така як Grundfos, Джилекс, Vortex та інші.
до меню ?
Розширювальний бачок
Це важлива складова частина газових котлів. Система опалення повинна мати розширювальну посудину, куди відводиться надлишок теплоносія при його нагріванні. Розмір цієї ємності розраховується за спеціальними методиками, грубо його можна оцінити, як 10% від обсягу всієї рідини в системі. Тому при виборі котла бажано знати протяжність магістралі опалення та необхідний обсяг бачка.
Важливо відзначити, що обсяг розширювального бака розраховується тільки за кількістю теплоносія для системи опалення. Тому як для одноконтурного, так і для двоконтурного котла потрібно однаковий обсяг розширювального бачка.
до меню ?
Системи автоматики
Вбудована автоматика управляє роботою котла у всіх режимах його і включає в себе:
- температурні датчики для регулювання висоти полум’я в модульованим пальником;
Приклад автоматики — популярна Eurosit 630
- систему відключення і включення котла при нестабільній роботі електричної мережі;
- датчики тиску газу, які вимикають пальник при перебої з газопостачанням;
- систему захисту від замерзання — для випадків, коли в холодну пору року опалення не проводиться, але котел не демонтується (наприклад, на дачній ділянці);
- пристрій для періодичного включення насоса при його тривалому простої;
- засоби самодіагностики і виявлення несправних вузлів.
Знання принципів пристрою газового котла зробить процес його вибору більш простим і зрозумілим і допоможе заощадити кошти при покупці теплового агрегату, так і при його експлуатації.
